链板式输送机

产品介绍

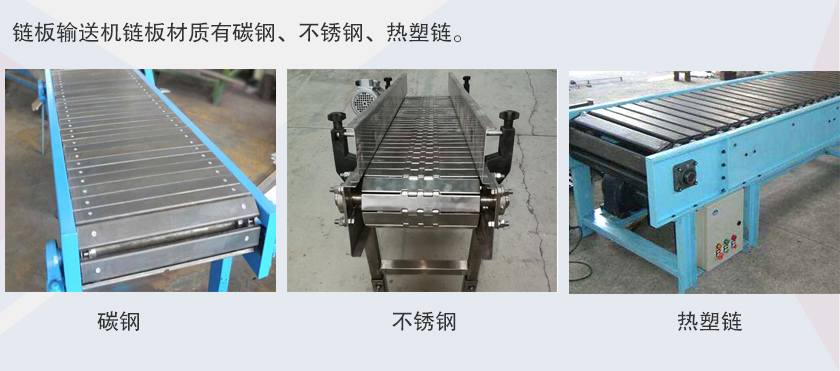

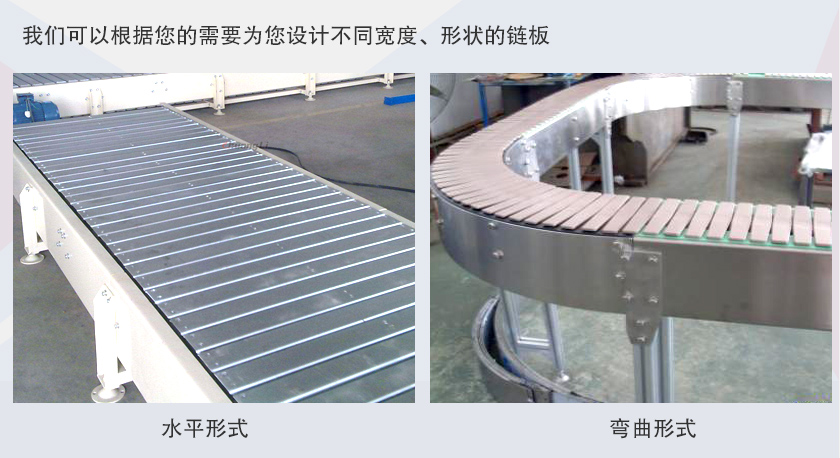

链板式输送机简称链板输送机，属于板式输送机的一种，采用链条带动槽板运动而输送物料，具有输送能力大，动力消耗低,磨损小，工作可靠等优点，可以水平或倾斜输送大量散状物料及单件重物，尤其适用于大块的、沉重的、灼热的以及腐蚀性的物料。链板输送机链板材质有碳钢、不锈钢、热塑链、我们可以根据您的需要为您设计不同宽度、形状的链板。

应用行业

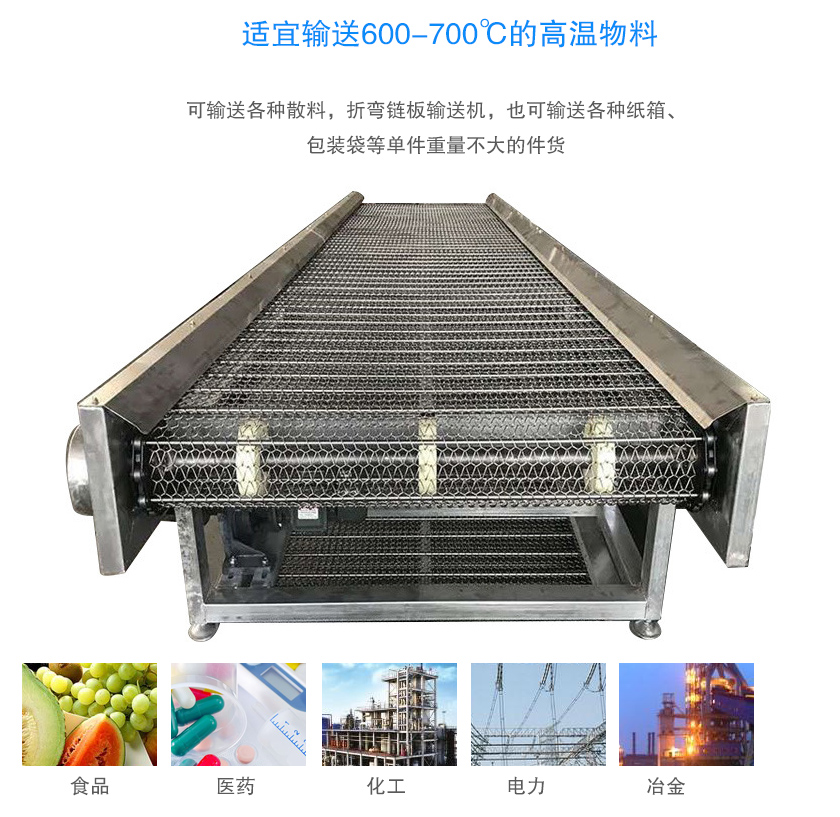

链板输送机采用链板输送带180°链板输送机用于衔接，与其他输送设备配合使用能充分节省空间并能起到良好的输送效果。转弯角度可分：60°、90°、180°。可输送的物料种类繁多，既可输送各种散料，折弯链板输送机，也可输送各种纸箱、包装袋等单件重量不大的件货，广泛应用于食品、医药、化工、电力、冶金等行业，适宜输送600-700℃的高温物料。

突出优势

1、适合输送散装、粒状、块状物料，能够水平或倾斜布置，输送过程中可同时完成冷却、清洗等工艺过程。

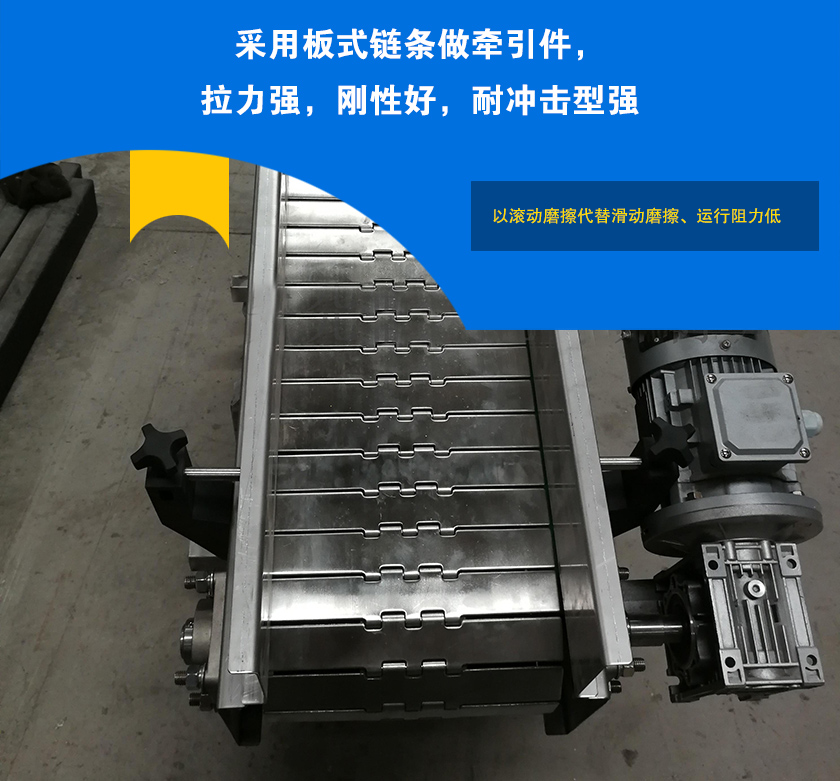

2、采用板式链条做牵引件，拉力强，刚性好，耐冲击型强。

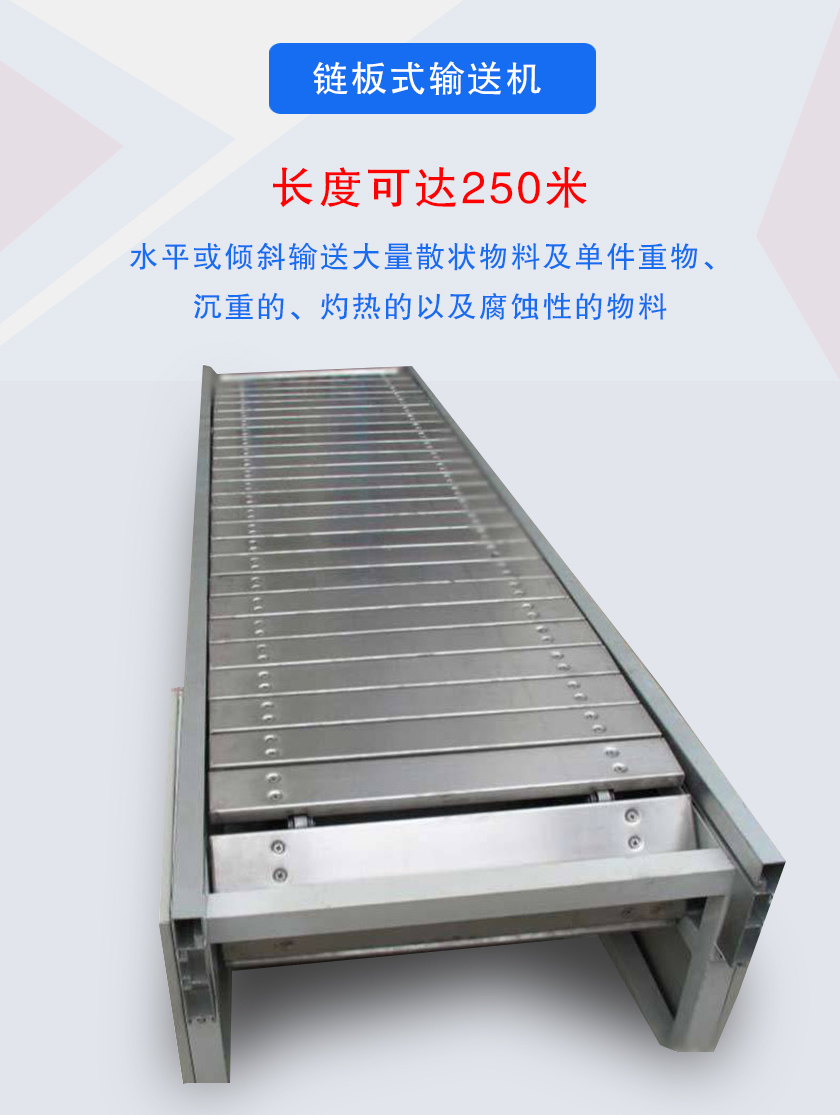

3、可长距离输送，使用长度可达250米，牵引链上可状各种结构的附件。

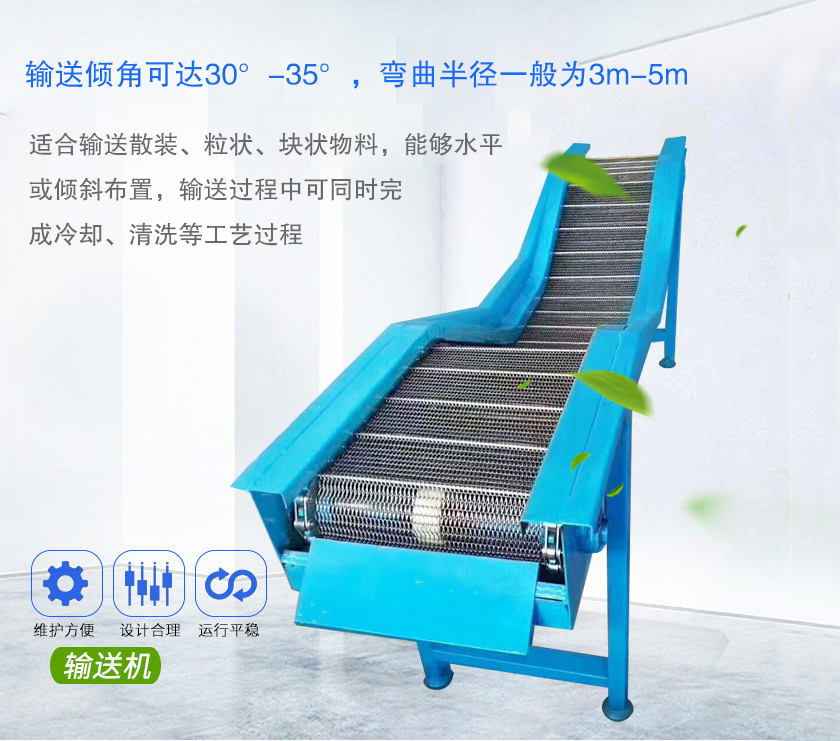

4、与带式输送机相比，可在较大倾角和较小弯曲半径下输送物料，输送倾角可达30°-35°，弯曲半径一般为3m-5m。

5、以滚动磨擦代替滑动磨擦、运行阻力低。

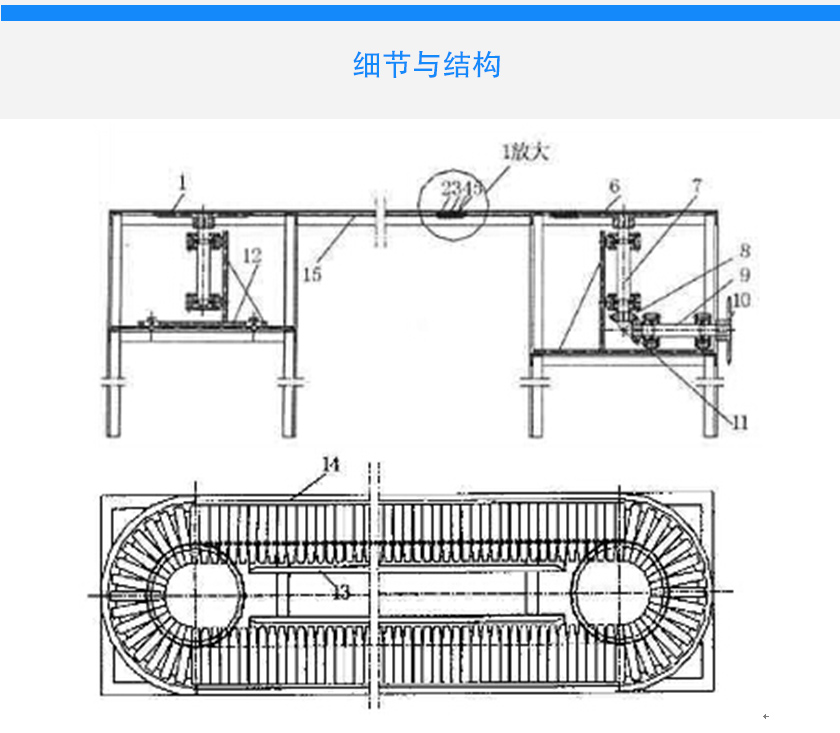

细节与结构

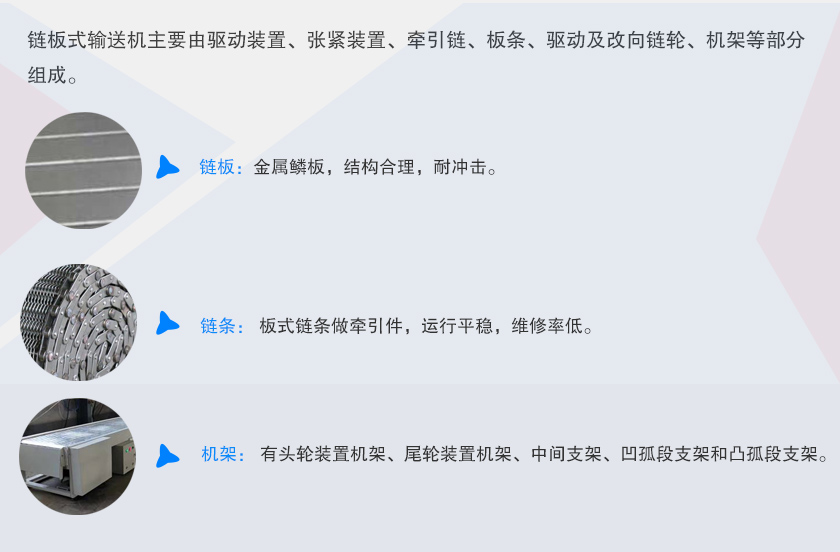

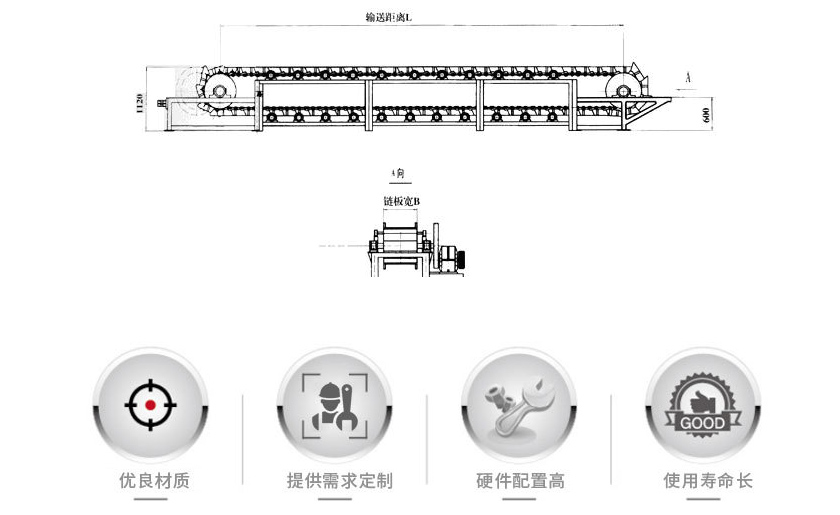

链板式输送机主要由驱动装置、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。

链板：金属鳞板，结构合理，耐冲击。

链条：板式链条做牵引件，运行平稳，维修率低。

机架：有头轮装置机架、尾轮装置机架、中间支架、凹孤段支架和凸孤段支架。

工作原理

链板式输送机是利用固接在牵引链上的一系列链条提供牵引力，用金属板做为承载体使物料在水平或倾斜方向上输送。

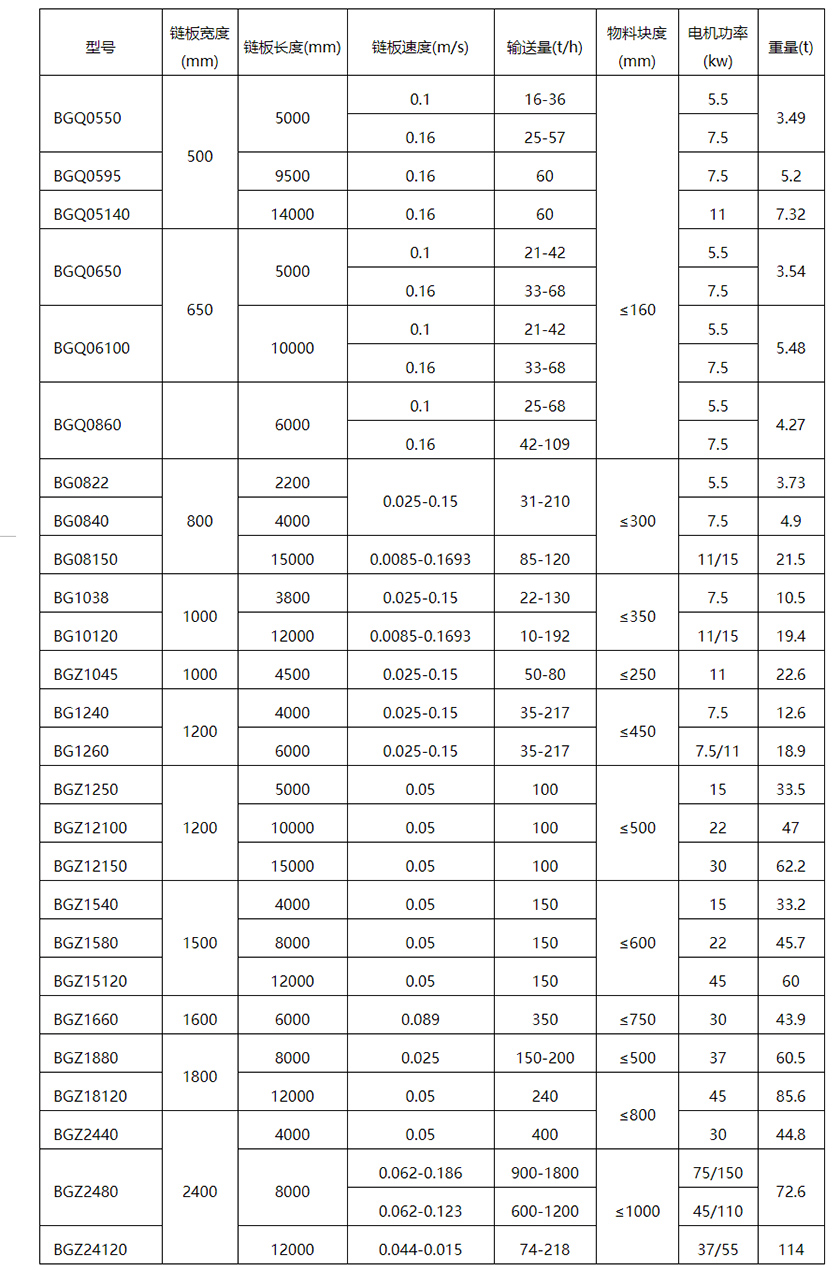

技术参数
