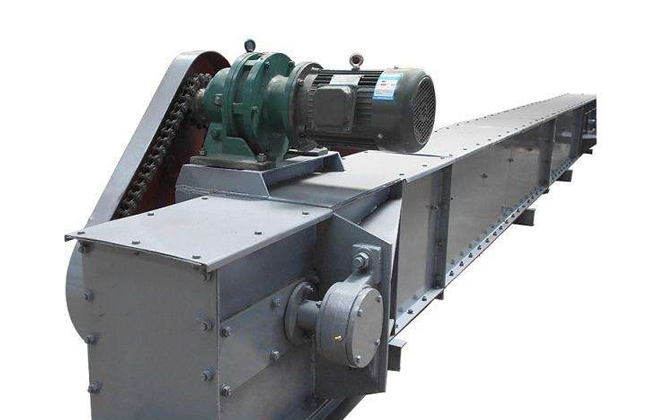

刮板式运输机

产品介绍

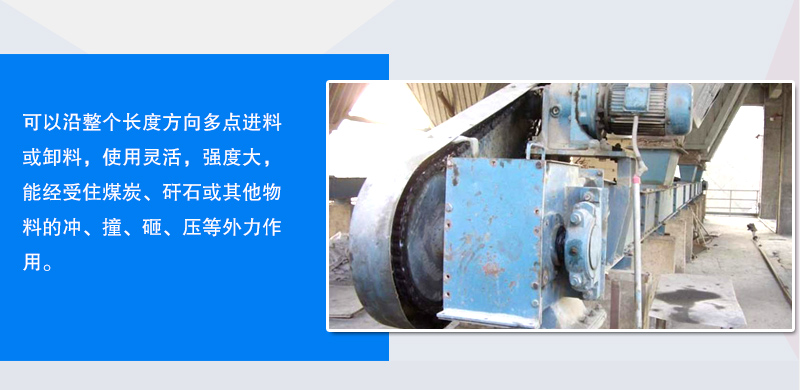

刮板式运输机又叫刮板式输送机，刮板式运输机牵引件是刮板链，承载装置是中部槽，管板链安置在中槽部的槽面，中槽部沿运输线路全线铺设，刮板链绕经机头、机尾的链轮接成封闭形置于中槽部，在槽内进行物料输送，可以沿整个长度方向多点进料或卸料，使用灵活，强度大，能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。

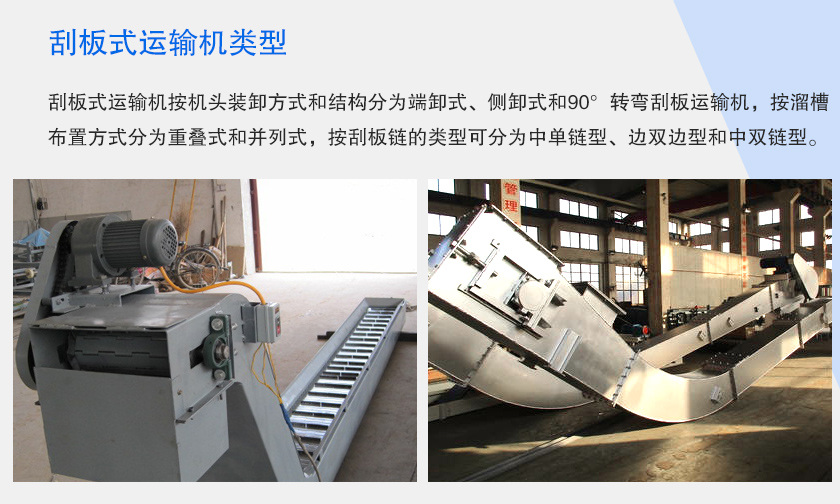

刮板式运输机类型

刮板式运输机按机头装卸方式和结构分为端卸式、侧卸式和90°转弯刮板运输机，按溜槽布置方式分为重叠式和并列式，按刮板链的类型可分为中单链型、边双边型和中双链型。

行业应用

刮板式运输机主要用于水平或倾斜方向上运输散状物料，常用于粮油、饲料加工厂原粮、半成品及成品的输送，在煤炭行业应用较为广泛。

突出优势

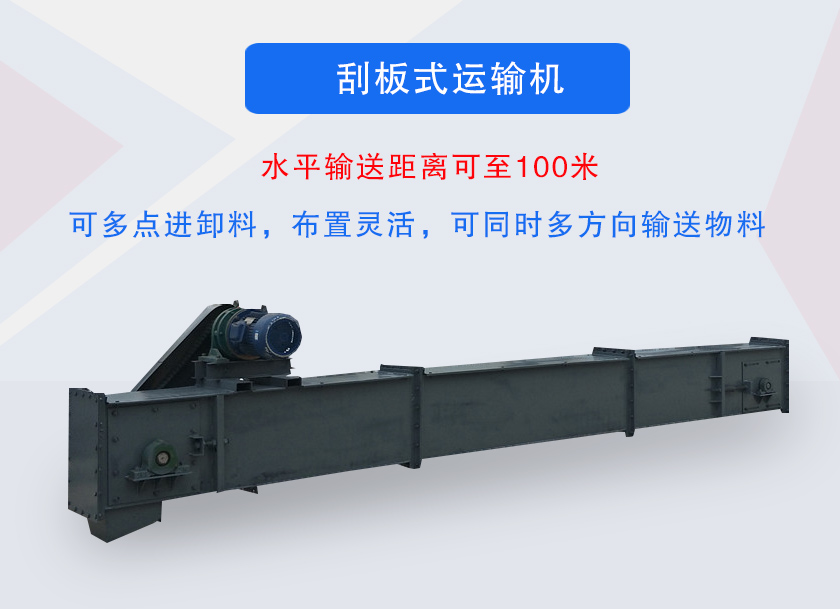

1、可多点进卸料，布置灵活，可同时多方向输送物料。

2、水平输送距离可至100米。

3、可水平或倾斜输送物料，倾斜向上输送物料时，煤层倾角≤25°，向下运输时，倾角≤20°，当煤层倾角较大时，需要安装防滑装置。

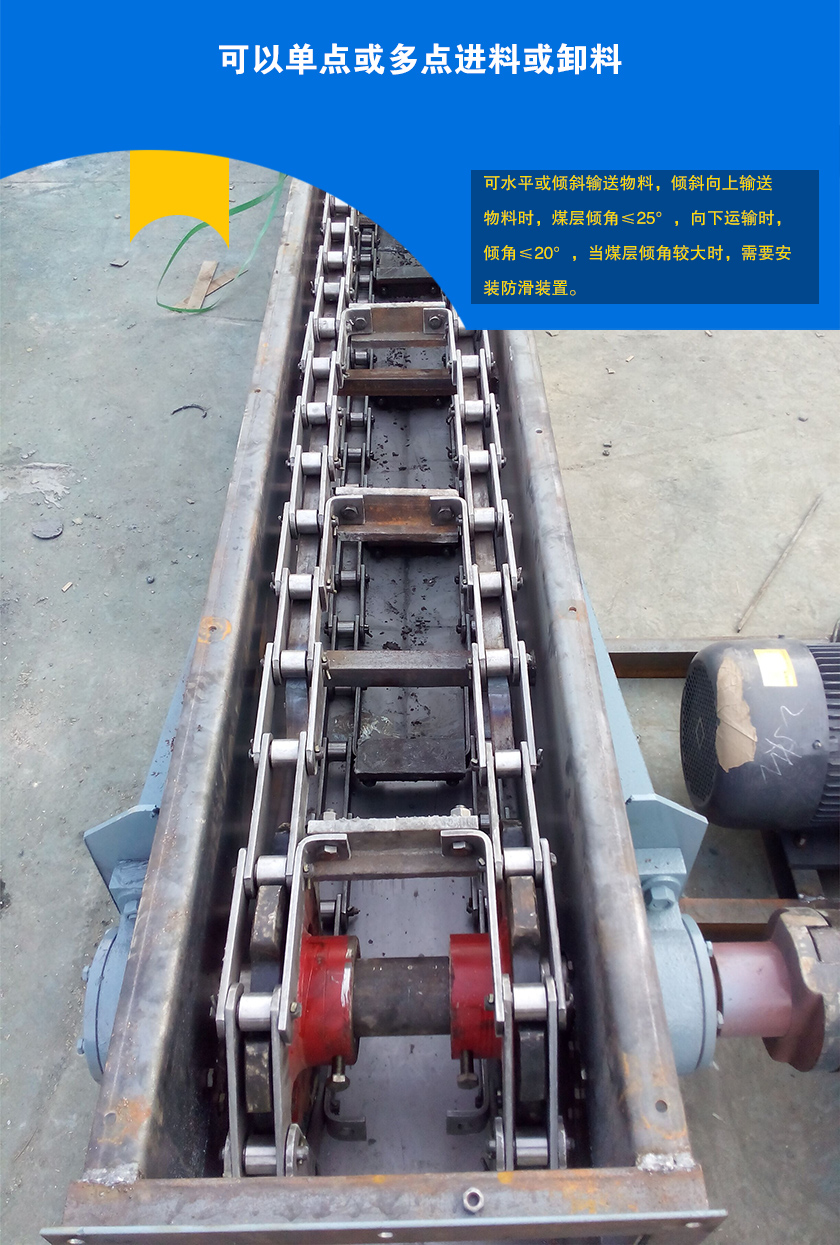

4、可以单点或多点进料或卸料。

5、可方向输送，便于处理底链事故。

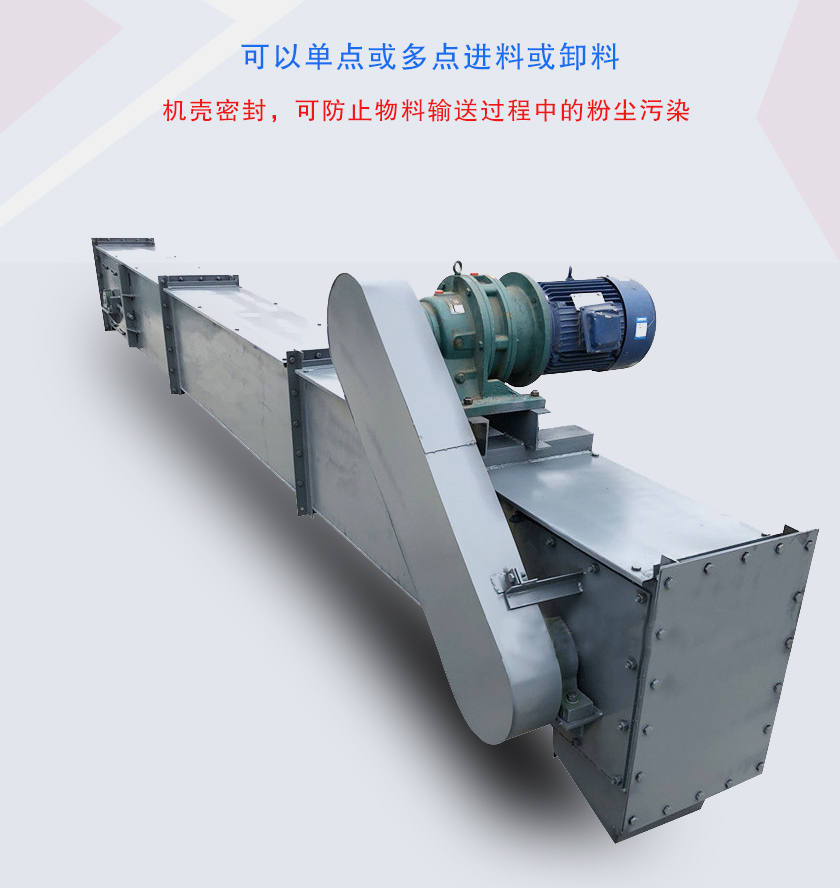

6、机壳密封，可防止物料输送过程中的粉尘污染。

细节与结构

溜槽：分机头过渡槽、机尾过渡槽、中部槽和调节槽几种，按要求组合成机身。中部槽为标准槽。槽外侧支座用来固定挡煤板或铲煤板。相邻中部槽之间允许在水平方向弯曲1°~2°，在垂直方向弯曲。

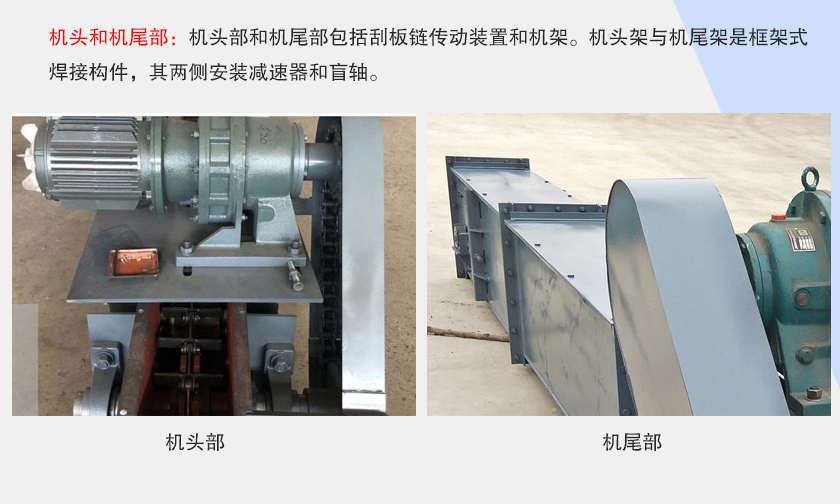

机头和机尾部：机头部和机尾部包括刮板链传动装置和机架。机头架与机尾架是框架式焊接构件，其两侧安装减速器和盲轴。传动装置由电动机、液力耦合器、减速器、连接罩以及链轮、盲轴等组成。电动机、减速器和液力耦合器通过连接罩连成一体，并借助于减速器外壳固定在机头架的侧面。

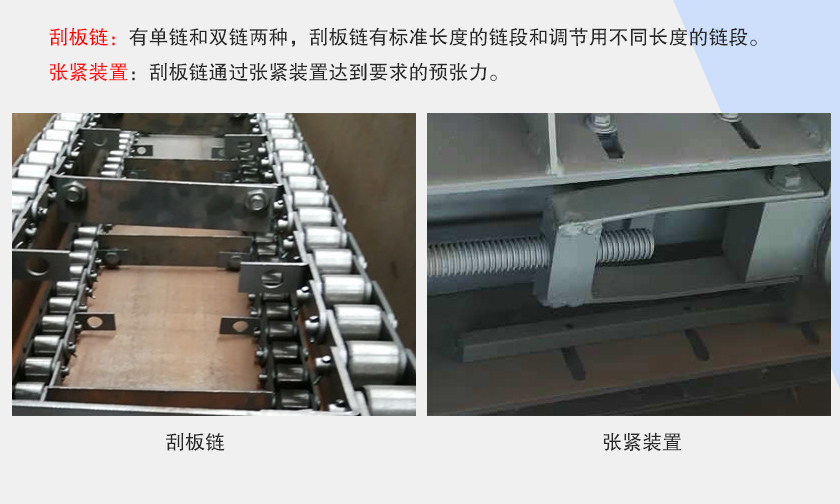

刮板链：有单链和双链两种，刮板链有标准长度的链段和调节用不同长度的链段。

张紧装置：刮板链通过张紧装置达到要求的预张力。

工作原理

刮板式运输机是将敞开的溜槽作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

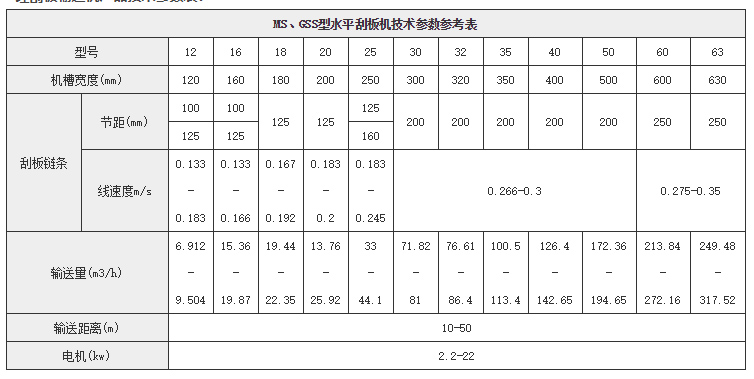

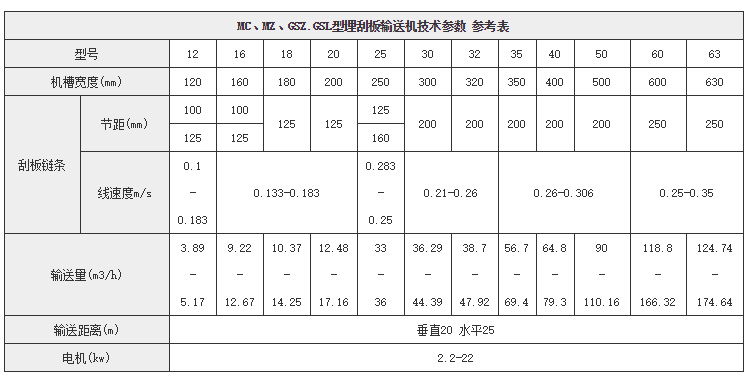

技术参数

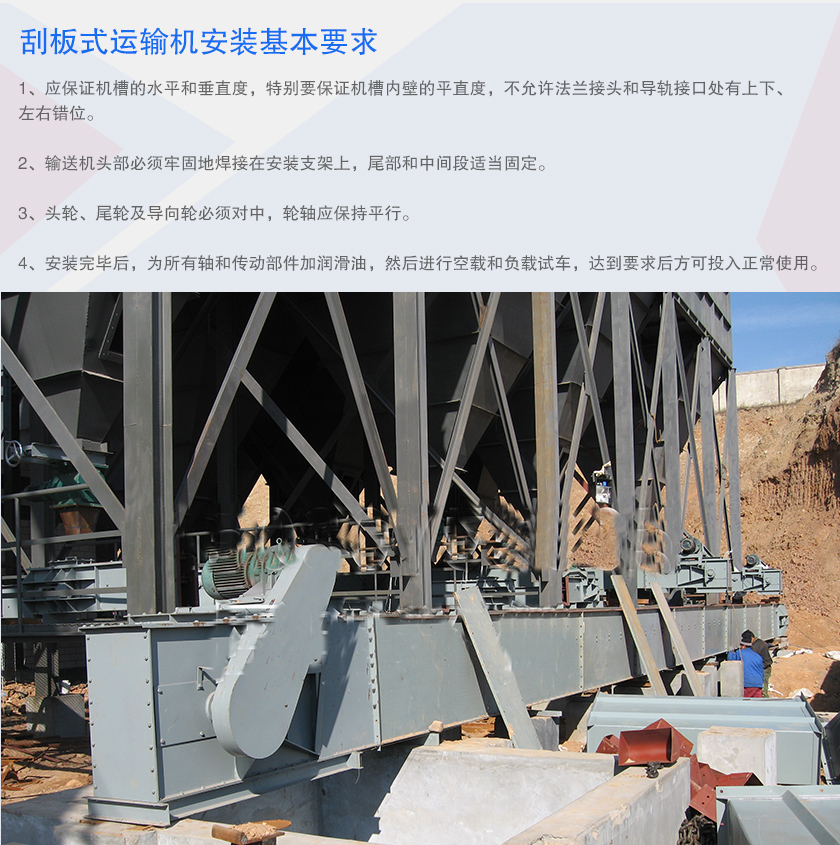

刮板式运输机安装基本要求

1、应保证机槽的水平和垂直度，特别要保证机槽内壁的平直度，不允许法兰接头和导轨接口处有上下、左右错位。

2、输送机头部必须牢固地焊接在安装支架上，尾部和中间段适当固定。

3、头轮、尾轮及导向轮必须对中，轮轴应保持平行。

安装完毕后，为所有轴和传动部件加润滑油，然后进行空载和负载试车，达到要求后方可投入正常使用。
