立式振动电机

产品介绍

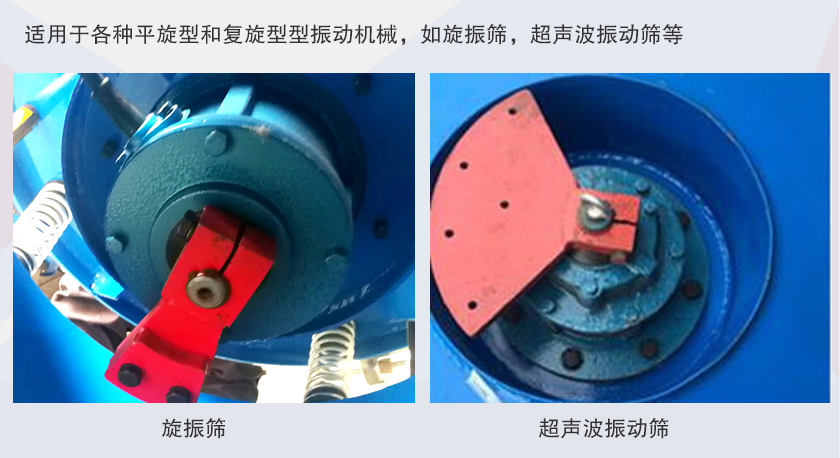

立式振动电机为直立式结构，由特制电机外加激振重块组成当电机通电旋转时激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。采用单法兰结构，可使立式振动电机安装维护更为方便，同时减少了主机的重量和外形尺寸适用于各种平旋型和复旋型型振动机械，如旋振筛，超声波振动筛等。

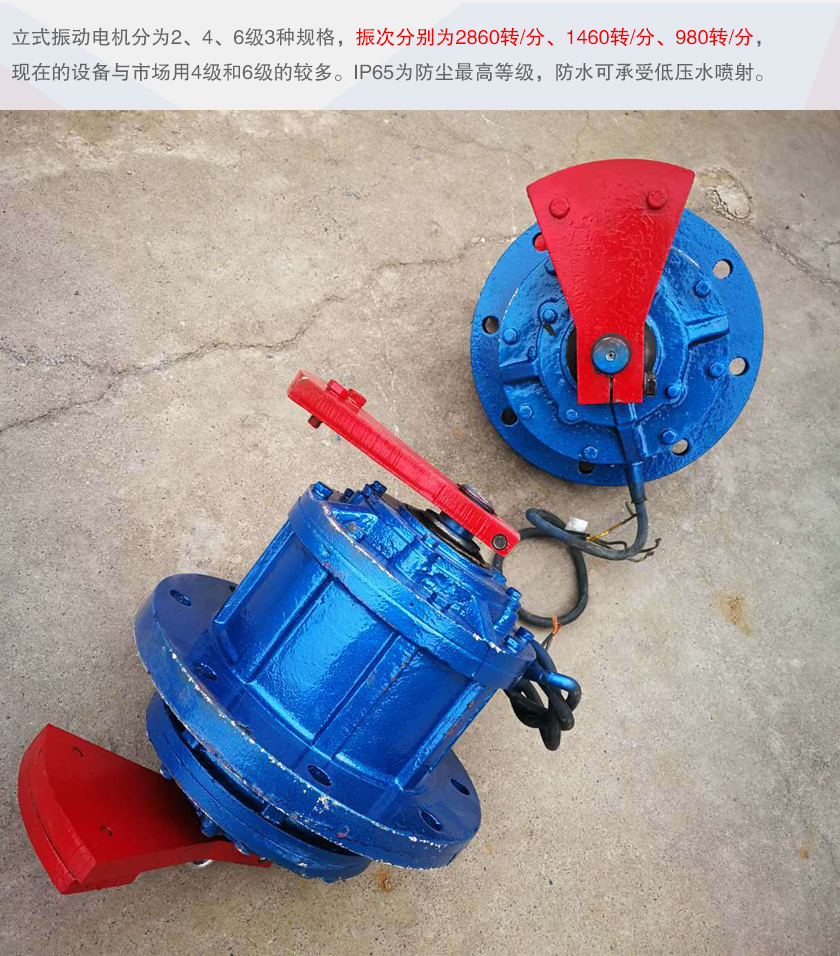

立式振动电机分为2、4、6级3种规格，振次分别为2860转/分、1460转/分、980转/分，现在的设备与市场用4级和6级的较多。IP65为防尘等级，防水可承受低压水喷射。

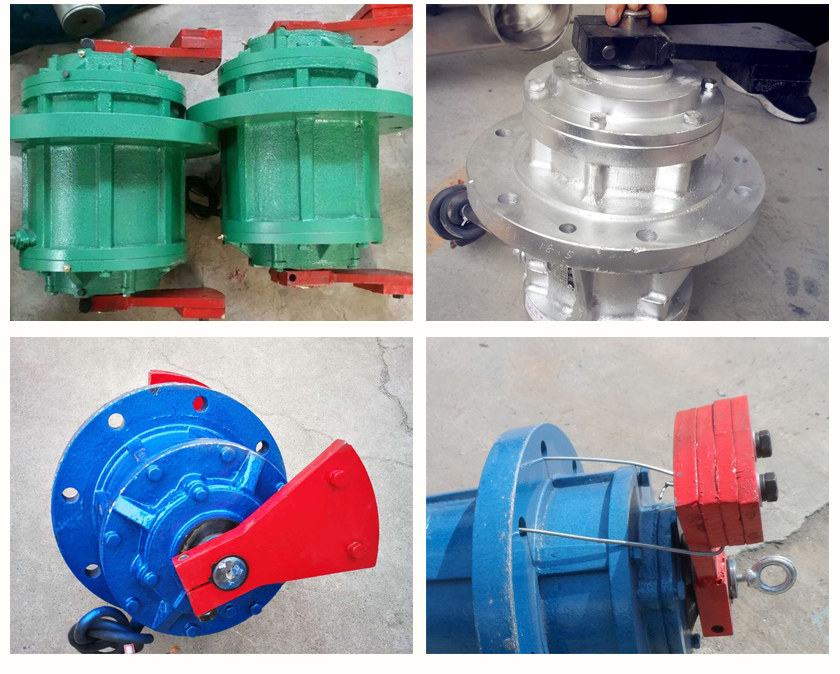

产品图片

突出优势

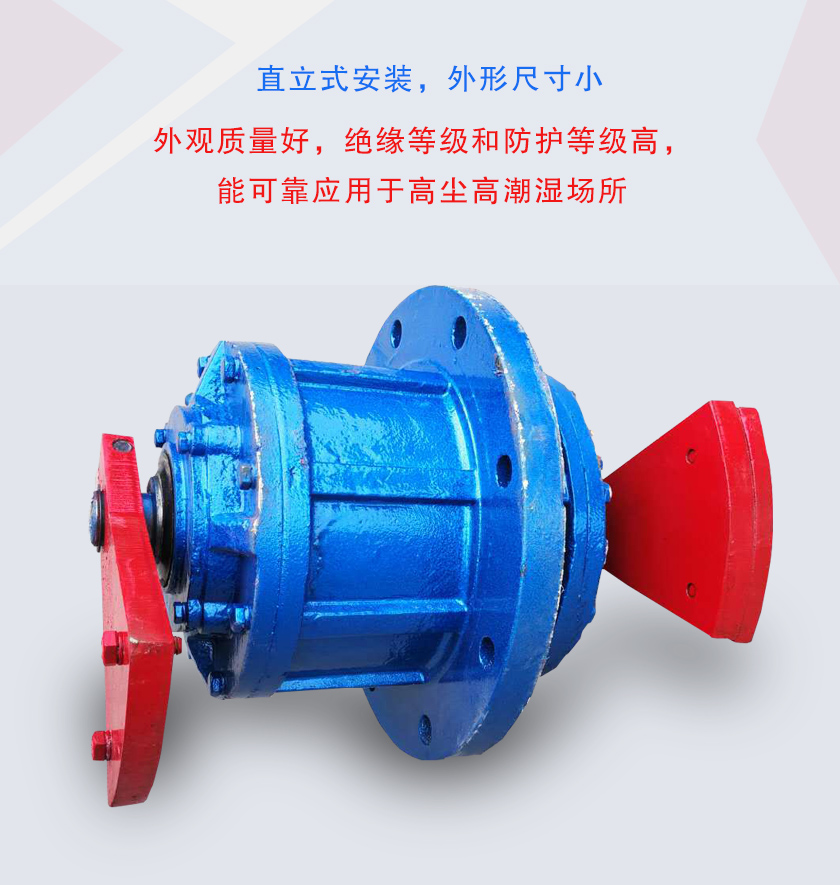

1、直立式安装，外形尺寸小。

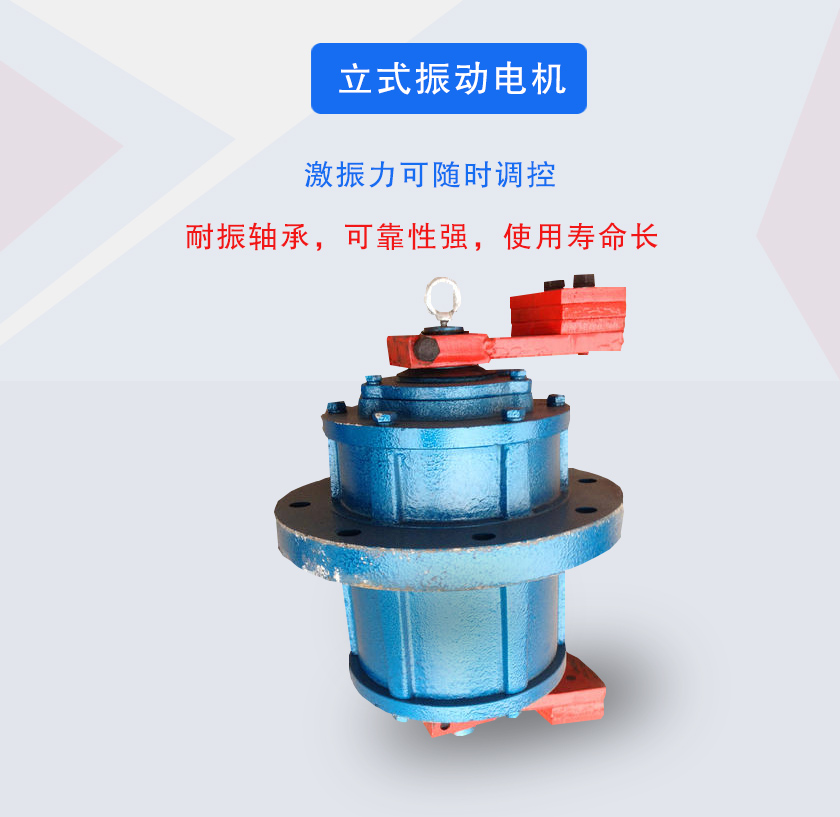

2、激振力可随时调控。

3、外观质量好，绝缘等级和防护等级高，能可靠应用于高尘高潮湿场所。

4、耐振轴承，可靠性强，使用寿命长。

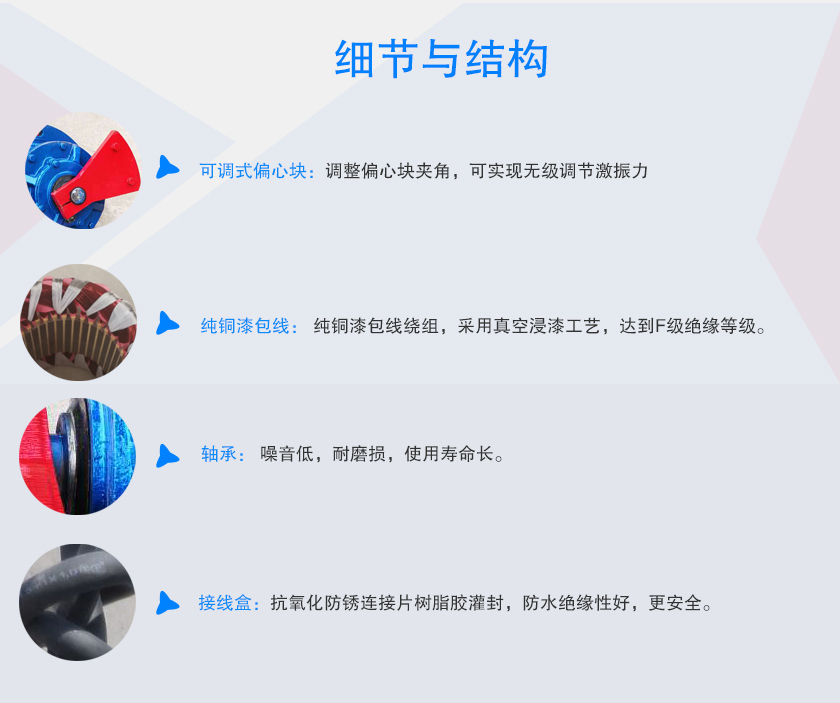

细节与结构

可调式偏心块：调整偏心块夹角，可实现无级调节激振力。

纯铜漆包线：纯铜漆包线绕组，采用真空浸漆工艺，达到F级绝缘等级。

轴承：噪音低，耐磨损，使用寿命长。

接线盒：抗氧化防锈连接片树脂胶灌封，防水绝缘性好，更安全。

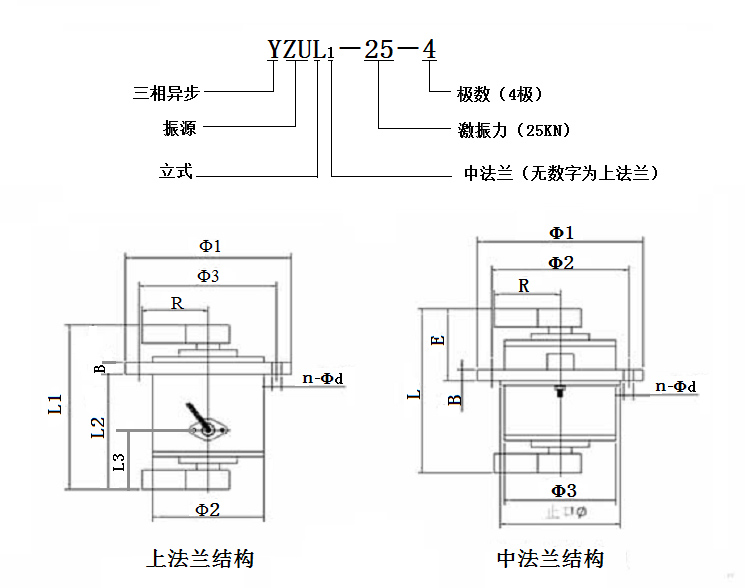

安装尺寸图

工作原理

立式振动电机是动力源与振动源结合为一体的激振源，振动电机在转子轴两端分别安装有一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力，电机本省云翔产生易于调整的水平、垂直、倾斜等多方向激振力，使物料能够快速平面分散、中心聚集，平面旋转、三维旋转等多种运动方式。

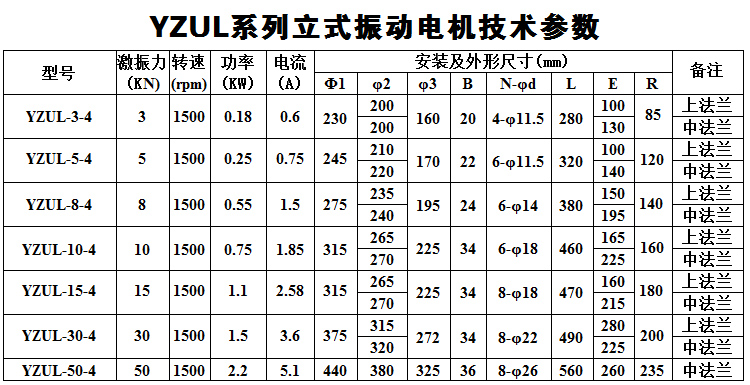

技术参数

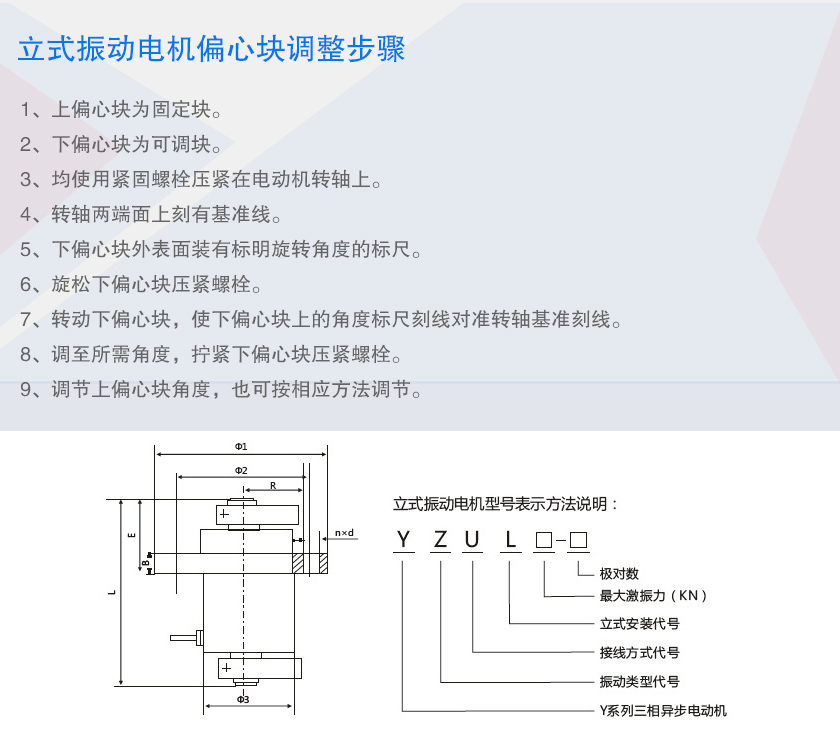

立式振动电机偏心块调整步骤

1、上偏心块为固定块。

2、下偏心块为可调块。

3、均使用紧固螺栓压紧在电动机转轴上。

4、转轴两端面上刻有基准线。

5、下偏心块外表面装有标明旋转角度的标尺。

6、旋松下偏心块压紧螺栓。

7、转动下偏心块，使下偏心块上的角度标尺刻线对准转轴基准刻线。

8、调至所需角度，拧紧下偏心块压紧螺栓。

9、调节上偏心块角度，也可按相应方法调节。
