矿渣螺旋输送机是用于高炉矿渣微粉项目,主要是为矿渣立磨喂料装置,设备耐磨性好,锁风功能强,可以间接降低立磨因漏风导致能耗过多，进而减少了能源的消耗.
全国统一销售热线
免费获取报价

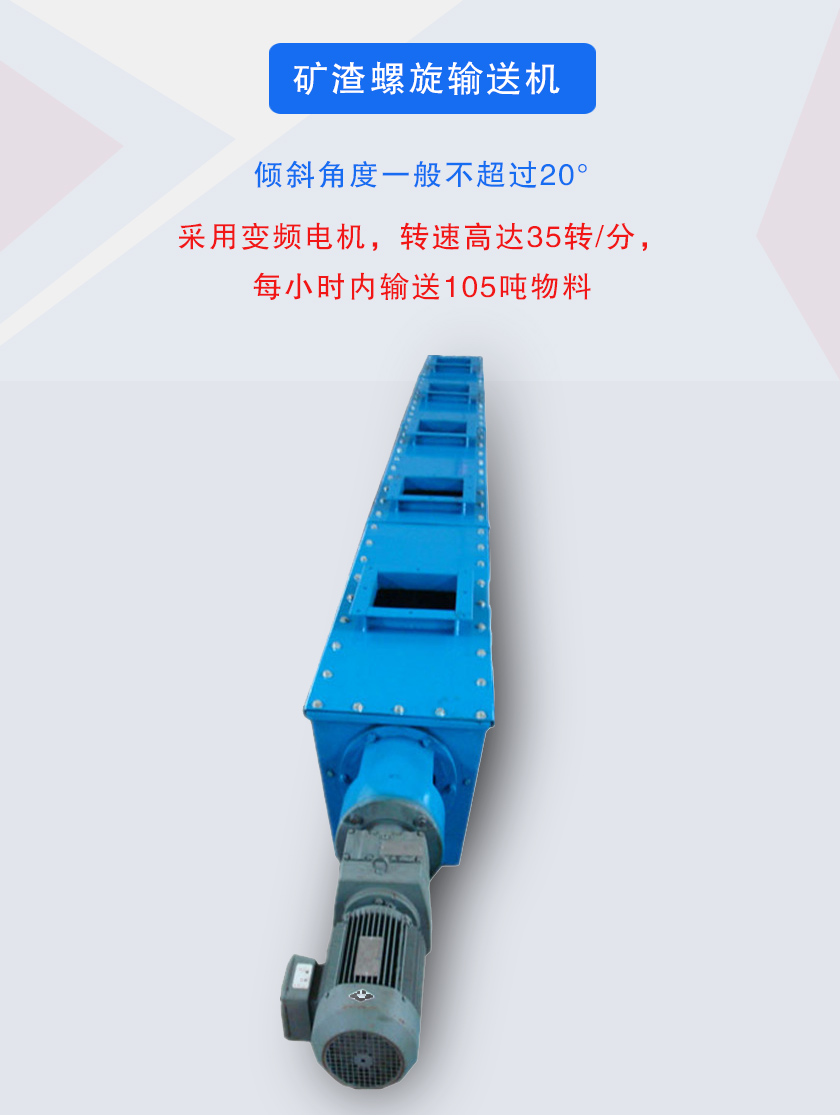

矿渣螺旋输送机是用于高炉矿渣微粉项目，主要是为矿渣立磨喂料装置，设备耐磨性好，锁风功能强，可以间接降低立磨因漏风导致能耗过多，进而减少了能源的消耗。矿渣螺旋输送机可以根据用户现场要求水平或者倾斜布置，倾斜角度一般不超过20°。

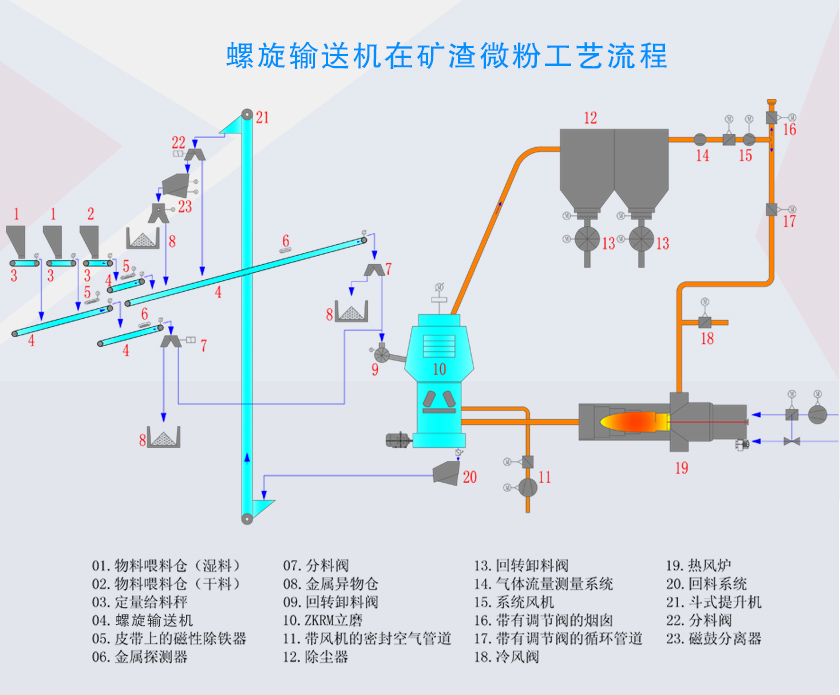

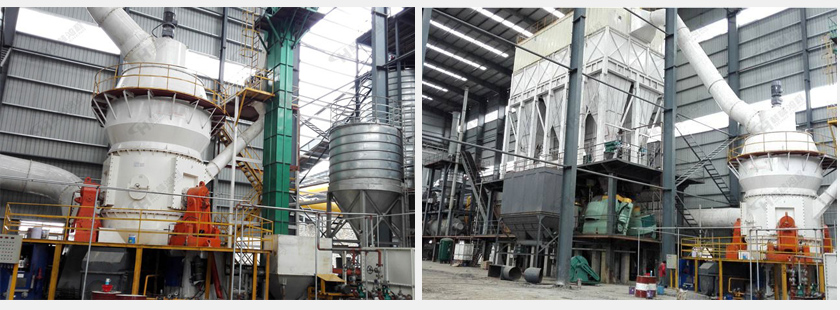

1、原料系统
矿渣原料经由火车被运送到矿渣堆，先经过初步的脱水后，再将矿渣送入受料仓，然后再经由输送机运至烘干房料机。
2、烘干系统
烘干房料仓中的矿渣由震动给料机给入烘干机内烘干，烘干所需的热气由烘干机前燃煤热风炉供给，烘干后的矿渣通过螺旋输送机、斗式提升机送入一个钢仓内，然后通过带式输送机经除铁后送入磨机。
3、粉磨系统
烘干后的磨渣进入磨机进行粉磨，粉磨出来的渣粉经过选粉机进行筛选后，与磨机渣粉由螺旋输送机送回磨机继续粉磨，与磨机形成闭路循环，合格的渣粉有螺旋输送机送至成品仓。
4、成品系统
矿渣微粉生产线有一个成品仓，成品的矿渣微粉经过螺旋输送机被输送过来，就可以包装输送至有需要的厂家了。

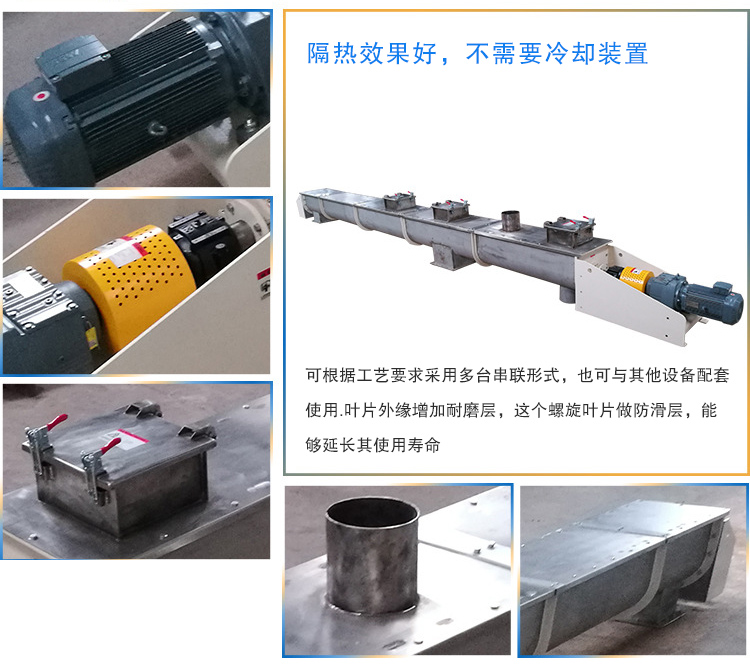

1、采用变频电机，转速高达35转/分，每小时内输送105吨物料。
2、叶片外缘增加耐磨层，这个螺旋叶片做防滑层，能够延长其使用寿命。
3、密封性好，可以保证煤渣在输送过程中的粉尘污染。
4、可根据工艺要求采用多台串联形式，也可与其他设备配套使用。
5、隔热效果好，不需要冷却装置。

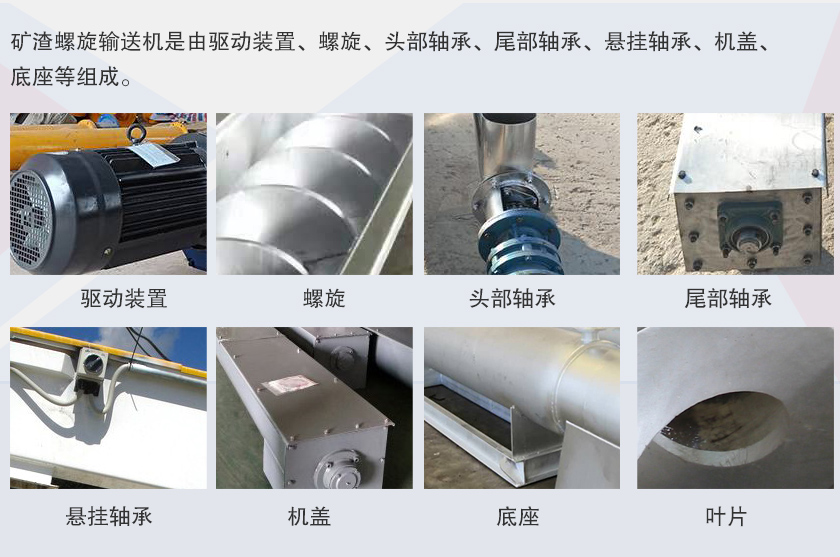

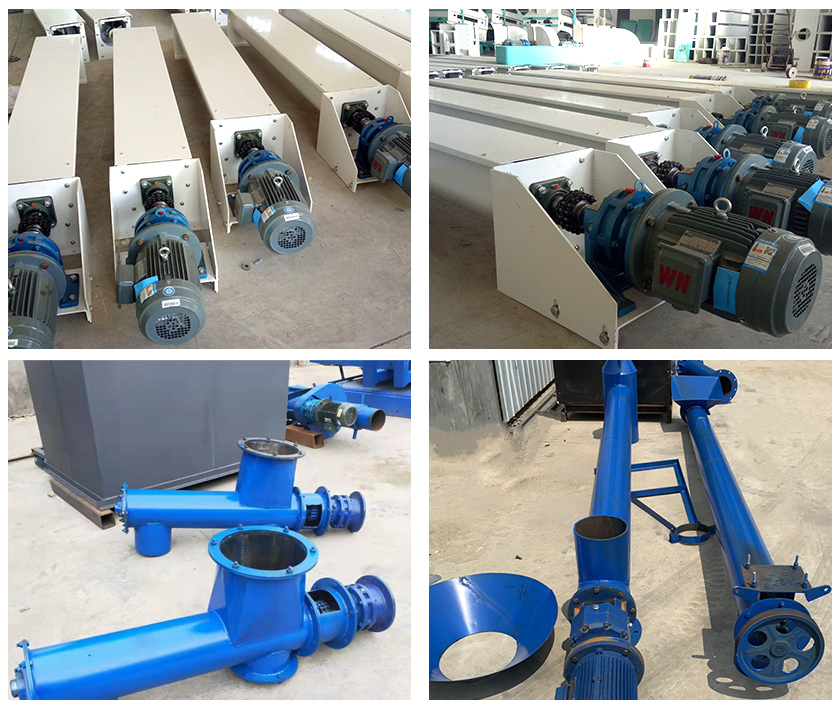

矿渣螺旋输送机是由驱动装置、螺旋、头部轴承、尾部轴承、悬挂轴承、机盖、底座等组成。驱动装置：由电动机、减速器、联轴器等组成。螺旋轴与吊轴承、头部轴承、尾部轴承联接采用嵌入舌式，安装拆卸不需轴向移动，维修方便，采用变径结构，增大吊轴承处的容积，避免吊轴承与物料接触，各传动部位采用浮动联接方式，头尾轴承座均在壳体外，所有轴承采用多层密封和配合密封技术，轴承使用寿命长。

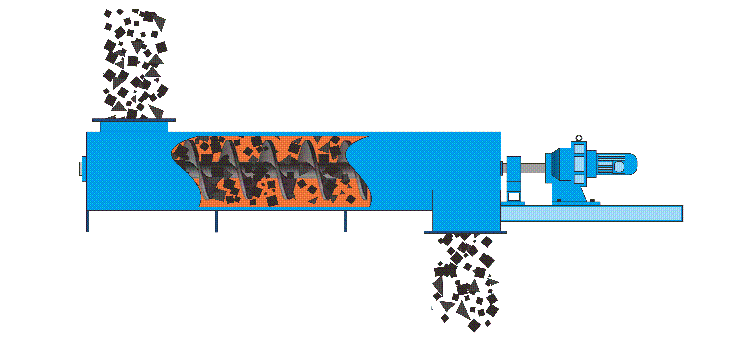

当矿渣螺旋输送机启动后，由于矿渣物料的自身重力与槽体壁所产生的摩擦力，使物料只能在叶片的推力作用下沿着输送机槽底向前移动，物料在输送机中的运送，完全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。

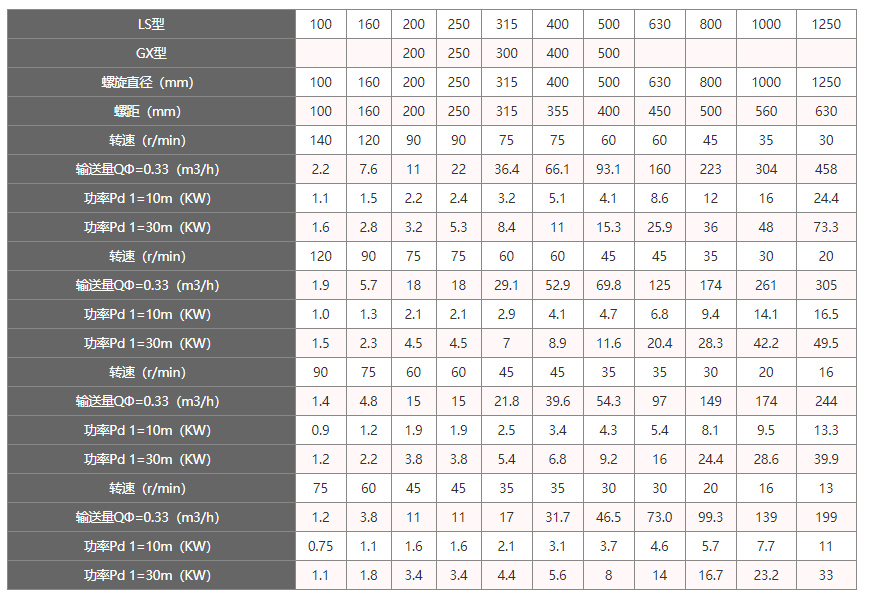

| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
矿渣螺旋输送机的价格跟直径与长度、材质要求、输送量 、输送距离、使用环境等因素有关。以下介绍LS型和GX型的价格，可以进行参考。
对于LS100-LS200的小型机，管道长度小于10米，价格在¥4,000 - ¥10,000 人民币左右，这种型号可以用于实验室、小批量等处理。对于LS250-LS400中型机，长度在10-30米的价格范围在¥10,000 - ¥15,000 人民币，这种型号常见于矿山、冶金厂等需求量大的常见使用。如果采用全不锈钢或特殊合金，价格可能更高。
如果输送量小于30吨/小时，螺旋直径在200mm - 315mm，垂直提升高度在10米 - 20米。那么GX型号的价格在 ¥20,000 - ¥50,000 人民币。如果处理量在30-80吨/小时，螺旋直径在315mm - 500mm，垂直提升高度在15米 - 30米，那么价格在 ¥50,000 - ¥70,000 人民币。如果物料的处理量大于80吨/小时，需要大功率驱动和重型化设计定制，价格可根据制造商进行具体报价。
