水泥厂输送机

水泥厂输送机视频

产品介绍

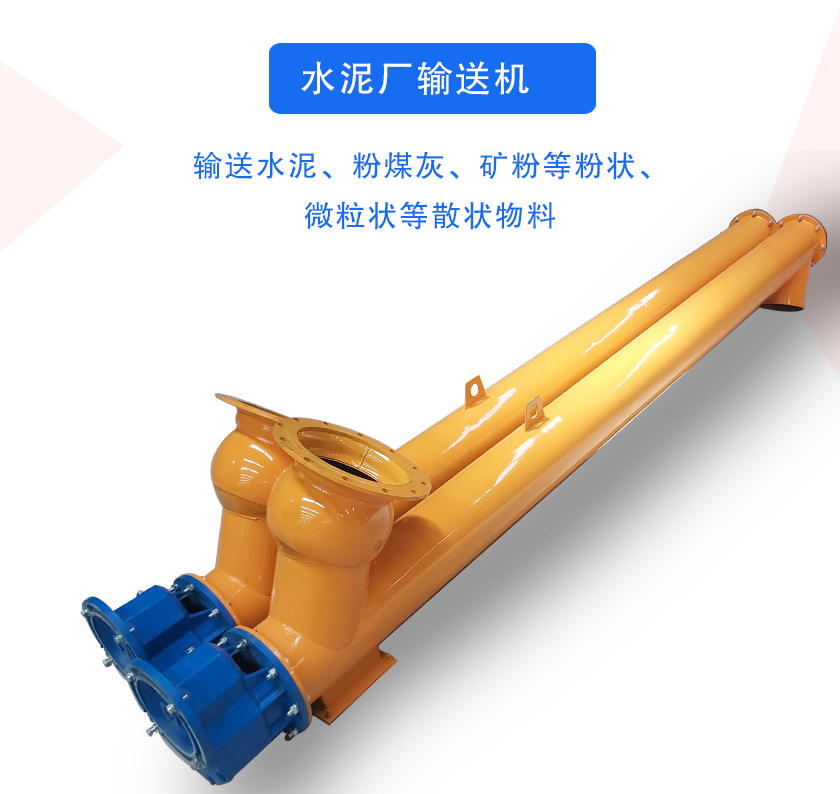

水泥厂输送机主要用于输送水泥、粉煤灰、矿粉等粉状、微粒状等散状物料，是利用旋转连续螺旋叶片推送物料的输送机械，采用高强耐磨钢制作的连续叶片，制作成型后螺距误差小于5mm且叶片表面光滑，保证了水泥物料的均匀稳定性。另外，水泥厂输送机采用了优质减速机重型设计，具有转矩大、噪音低等特点，球铰形、管口、法兰、方口法兰等多种接口连接方式，进料更加灵活，是混凝土搅拌站常备的输送设备之一。

突出优势

水泥厂输送机针对水泥熟料、矿粉、石灰石等物料特性设计，输送量大、耐磨耐用，可实现连续稳定输送，适配高温、高磨损工况，运行可靠且维护便捷，大幅提升水泥生产流程的连续性。

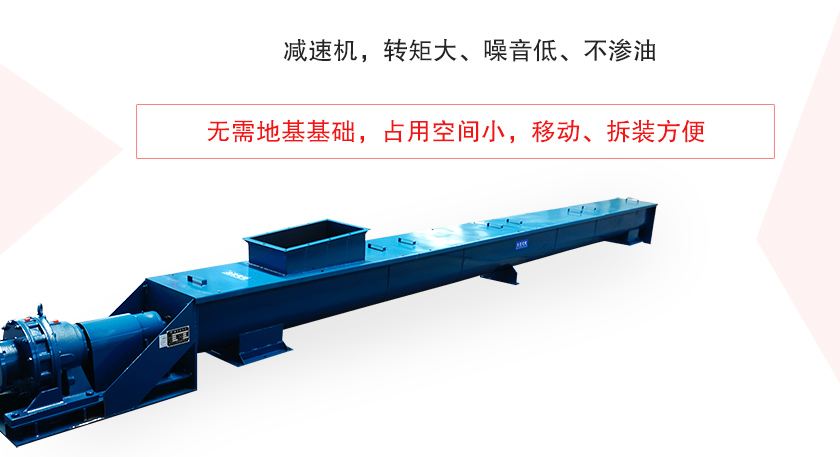

选用重型设计的减速机，转矩大、噪音低、不渗油、使用寿命长。

变螺距螺旋体，小阻力的中间轴承使物料在输送过程中更加顺畅、均匀、快速上料。

可以水平或大倾角输送机，也可直接与其配套设备联接固定，无需地基基础，占用空间小，移动、拆装方便。

进、出料口可采用万向球、布袋、法兰等联接方式，也可与本公司生产的蝶阀、插板阀组合联接。

水泥厂输送机外壳管的连接处设置有防渗水装置，工艺孔也经过精心改良，避免由于雨水渗入引起管内水泥结块，从而可以杜绝堵料、闷机事故的发生。

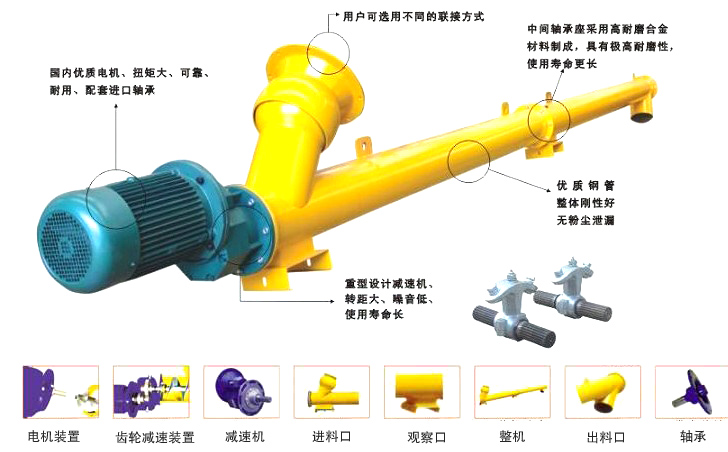

结构及细节

水泥厂输送机的结构顺序为：电机、减速机、输入节总成、中间节及中间支座体总成、输出节总成、前支座体总成、注油润滑系统、附件为电缆线、连接用帆布套、吊挂用钢丝绳及配用件等。

选用优质进口高强耐磨钢制造的接连式螺旋叶片，制造成形后螺距差错小于5mm且叶片外表光滑，确保了物料运送的均匀、稳定性，然后确保了物料计量的重复精度。

接连式螺旋叶片制做时选用了冷作硬化的外表冷轧处置，硬度和耐磨性比通常叶片进步一倍左右，外沿硬度可达HB240。

前、后节螺旋叶片为疏、密两种螺距，有用防止堵管。俗称“吃的少，吐的快。叶片的高精度制做确保了物料运送时充溢管体，用户从螺旋输送机进料口帆布套的吸扁状况便能判别螺旋输送机的好坏。

螺旋机内轴在必定距离内都设置有中心吊轴承一撑持内轴旋转，中心吊轴承座多选用铸钢或铸铝资料，单悬臂式支座体，使前后节联接处叶片中止距离更小，物料过流截面最大化，使料流顺利无阻止。

螺旋叶片采用冷做硬化后的高精度连续无接缝螺旋叶片，外沿硬度达HB240，螺距间距误差小，动平衡精度高。

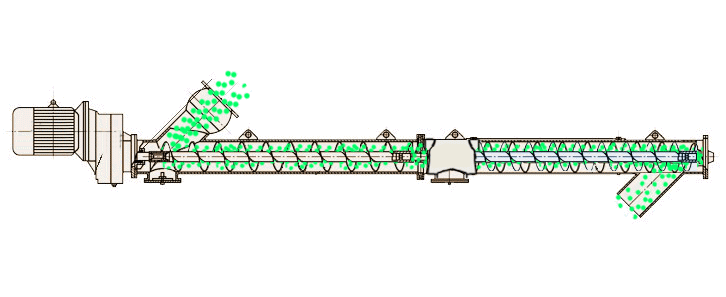

工作原理

水泥厂输送机利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，其情况就象螺杆旋转时被卡住的螺母，只能沿螺杆作平移运动一样，而致使物料不与螺旋一起旋转，从而达到输送物料的作用

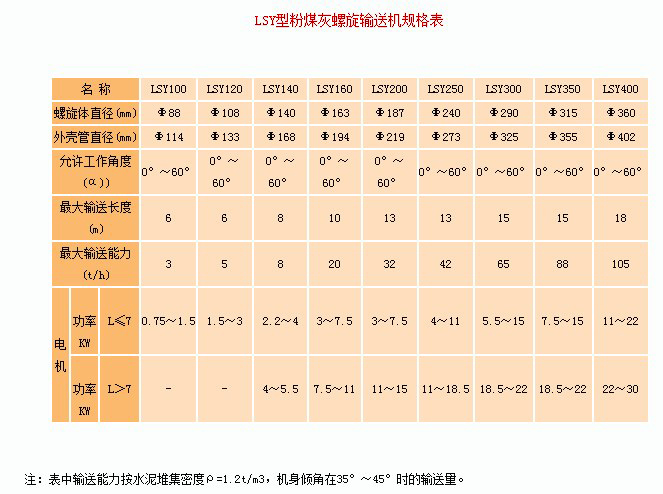

技术参数

名 称			LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY400
外壳管直径(mm)			Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ402
允许工作角度(α))			0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°
输送能力(m)			8	10	12	14	15	18	20	25
输送能力(t/h)			6	12	17	28	45	70	130	150
电机	型号	L≤7	Y90S-4	Y100L1-4	Y100L2-4	Y132S-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180L-4
	功率KW		1.1	2.2	3	5.5	7.5	11	15-18.5	22
	型号	L＞7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180M-4 Y180L-4	YH200L-4
	功率KW		2.2	3	4	7.5	11	15	18.5-22	20-30

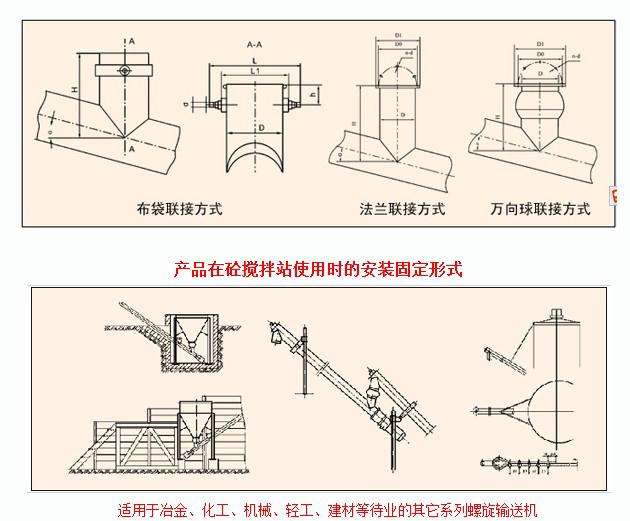

安装方法

水泥厂输送机配备布袋联接、法兰联接、万向球联接三种安装方式，可根据现场工况灵活选用。法兰联接结构牢固、密封性好，适合稳定固定的输送场景；布袋联接拆装便捷、密封性佳，能有效减震减噪；万向球联接可调角度、转向灵活，适配复杂布局与多方位对接。三种方式兼顾稳固、密封与便捷性，满足不同行业、不同场地的安装与使用需求。

布袋联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

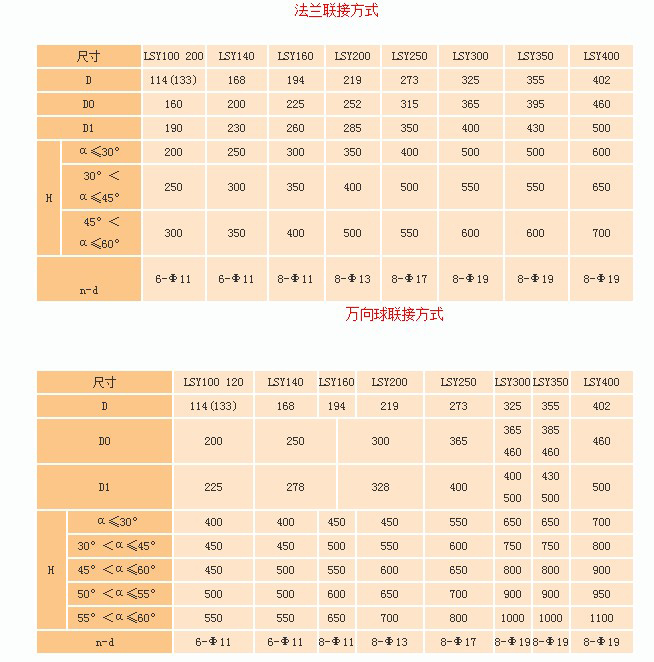

法兰联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

万向球联接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19
