移动式螺旋提升机

移动式螺旋提升机输送污泥

产品介绍

移动式螺旋提升机是在普通螺旋提升机底部安装了可以自由移动的轮子，可以根据现场要求任意移动，常被用于散状物料装车等不固定位置的作业。

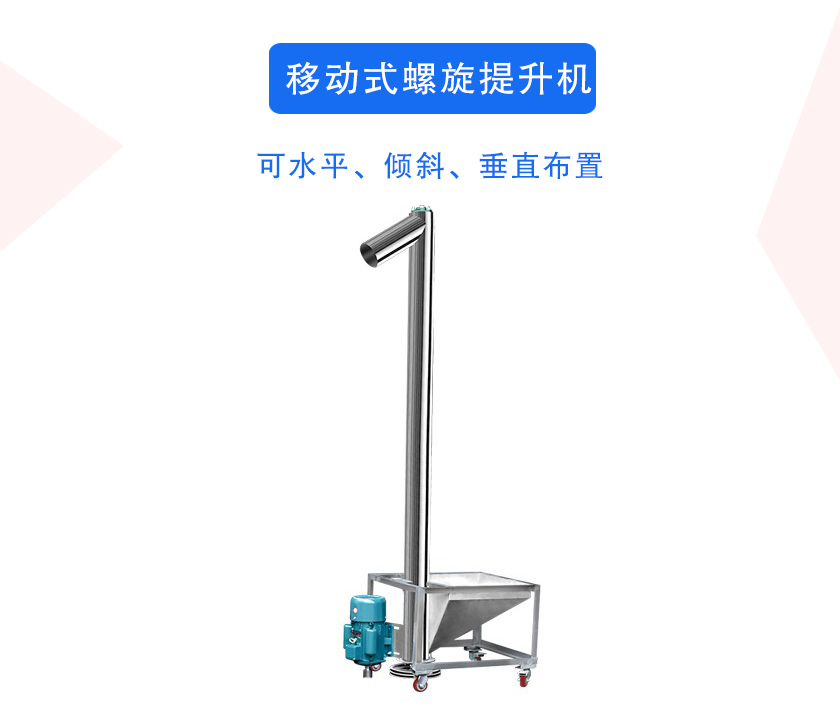

移动式螺旋提升机可水平、倾斜、垂直布置，并可与其他输送工作装置配合使用，完成集运、分送、搅拌、混合等项工作，特别适合混凝土搅拌站从水泥仓到搅拌机或从水泥仓到配料机之间的散状水泥输送。

行业应用

移动式螺旋提升机适用于输送各种粉状、粒状、小块状的散状物料，如粘土粉、煤粉、水泥、砂、谷粒、小块煤等，不适宜输送粘性大、易结块、易变质的物料。

现场视频

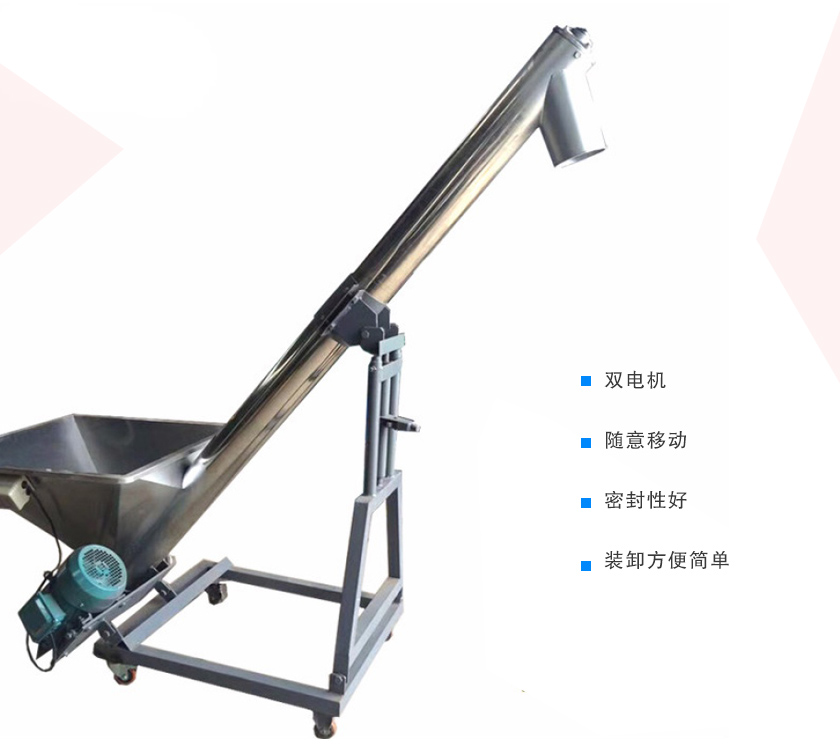

突出优势

1、设备下部安装有万向轮，可随意移动。

2、采用双电机，螺旋电机和振动电机，各自独立控制。

3、料箱采用分离式设计，料箱振动且幅度可调，装卸方便简单。

4、螺旋可反向排料，料管下端有闸门放料，整条螺旋可以方便取出。

5、密封性好，可减少物料输送过程中的粉尘污染。

6、进料口和倾斜角度可根据现场情况设计安装，也可设计成可调倾斜角度的形式。

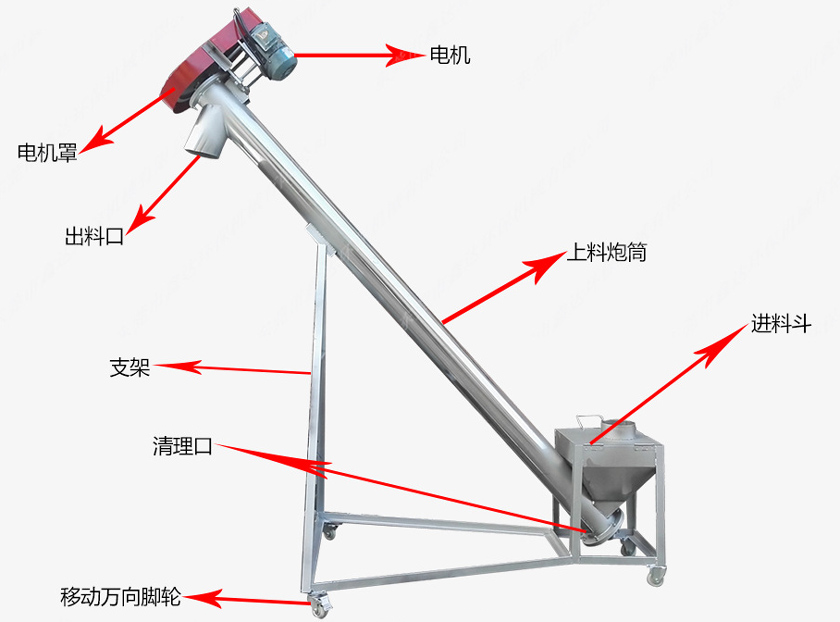

结构及细节

移动式螺旋提升机由万向轮、电动机、减速器、基座、上轴承座、出料口、壳体、螺旋叶片、进料口、下轴承座等。

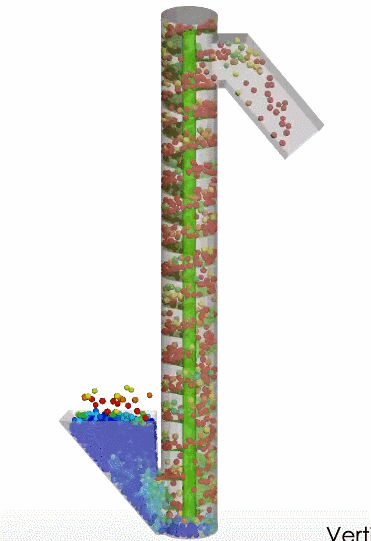

工作原理

移动式螺旋提升机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设置有密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

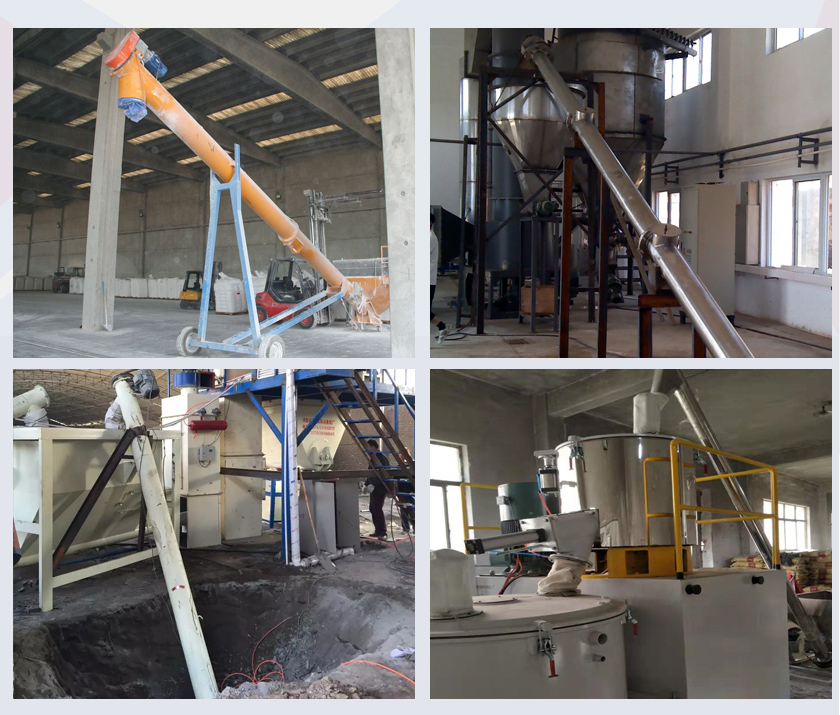

客户案例
