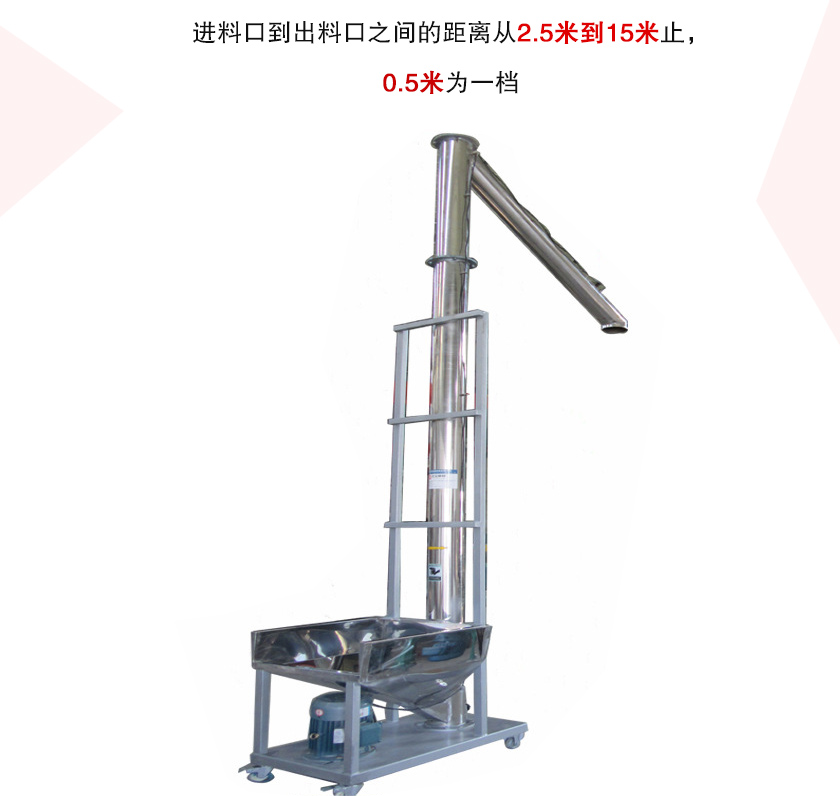

垂直螺旋提升机主要用于垂直或大倾角输送物料,简单、所占空间位置小,垂直螺旋提升机进料口到出料口之间的距离从2.5米到15米止,0.5米为一档,也可根据需要选用.
全国统一销售热线
免费获取报价
垂直螺旋提升机提升塑料

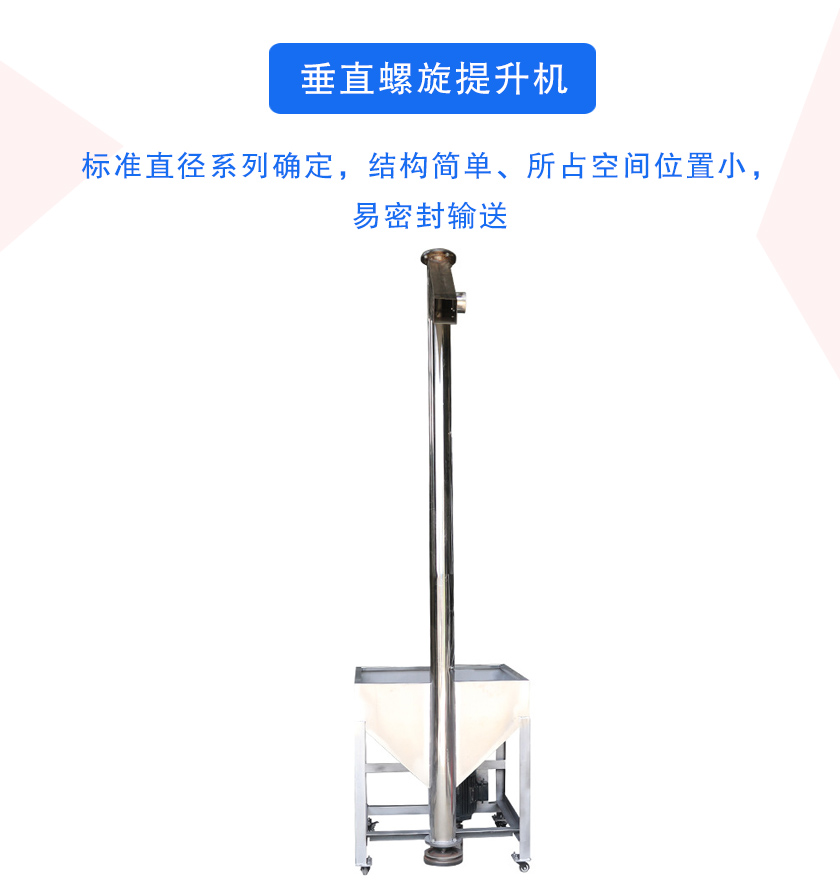

垂直螺旋提升机主要用于垂直或大倾角输送物料，一般参照想要水平螺旋提升机的标准直径系列确定，结构简单、所占空间位置小，易密封输送。
垂直螺旋提升机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料不同分为实体面型、带式面型、叶片面型等，垂直螺旋提升机的螺旋轴在物料运动方向的终端有止推轴承以对物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。
垂直螺旋提升机适合垂直或大倾角输送粉状、粒状、非粘性的容重≤1.3t/m³的干燥物料，如粮食、塑料、水泥、化工原理等，物料温度一般不超过80℃。
1、垂直或大倾角输送物料，占地面积小。
2、进料口到出料口之间的距离从2.5米到15米止，0.5米为一档，也可根据需要选用。
3、强迫进料采用迂回进料形式，进料口与外壳呈90°连接，适用于流动性差的物料。
4、物料在密闭的管道内进行输送，可使输送场所粉尘大大减少，减少了对环境的污染。

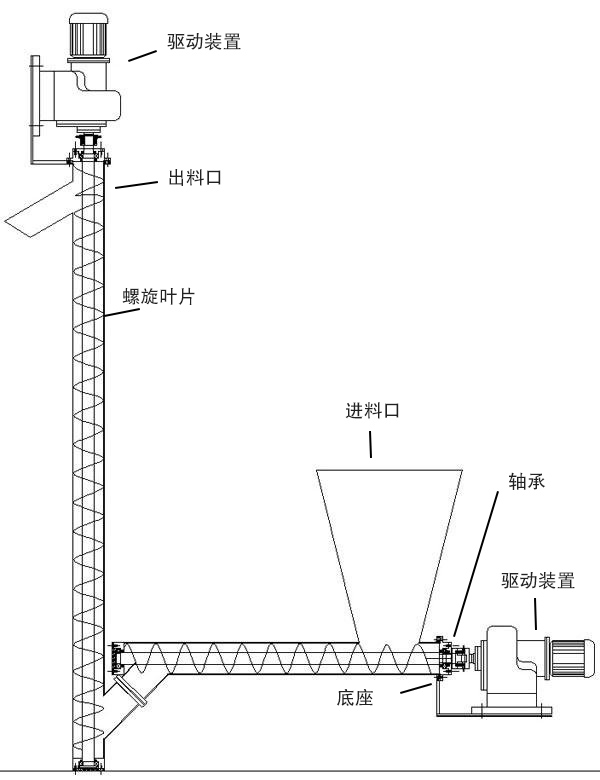

垂直螺旋提升机由管式机架（底部带有一进料口，与水平喂料机的出料口相连），顶部的倾斜出料口，焊接在输送机每段管上的末端法兰，截面积固定或可变的旋转螺旋（每端都由联轴器衬套），带有滑动衬套的主轴承组件，由输送机总体高度决定个数的中间吊挂轴承，固结在顶端轴承组件（悬挂螺旋）上的驱动单元和自润滑轴密封单元。

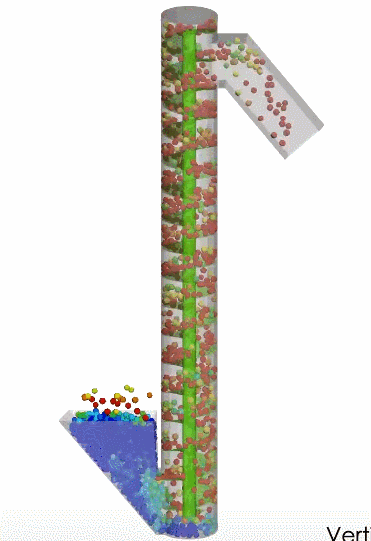

垂直螺旋提升机利用旋转的螺旋将输送物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴的螺旋轴采用滑块连接。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、垂直螺旋提升机需要稳定流量的物料必须由螺旋的底部加入，当其机进料中断时螺旋输送机顶部的卸料也立即中断，垂直螺旋输送机的螺旋本身不会排空，除非有意去清理出物料，否则无论是在运转或停止状态时，螺旋槽中总有物料存在。
2、螺旋机应无负荷起动，待起动正常后向进口投料。
3、给料时应均匀限额，给料量要合适以免使机器过载。
4、停车前，应停止给料，使机壳内物料输送完后方可停止。
5、输送物料内不得混入坚硬大块，避免螺旋卡死损坏输送机。
6、在使用中应检查各部件的联结禁锢件是否松动，动力是否发热，声音是否正常，一旦有异常，立即停车纠正。
7、调速电机起动、运行、停止。可以全压起动亦可降压起动，电动机起动后合上控制箱电源开关，逐渐调节速度旋钮，增加激磁电流，离合器转速逐渐加至需要运行转速。停车时把调速旋纽调到零位，再停止拖动电机。
8、各加油部位应定期加油。
