立式螺旋提升机

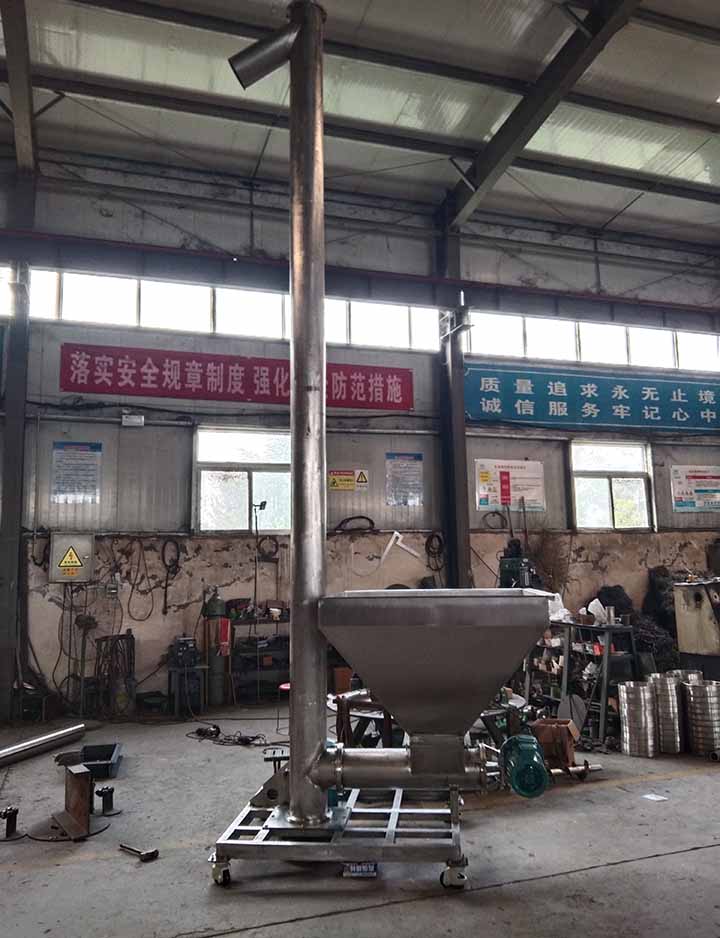

立式螺旋提升机输送饲料

产品介绍

立式螺旋提升机主要用于垂直90°输送，是利用强迫喂料螺旋旋转而输送物料提升的连续输送设备，立式螺旋提升机结构简单、占用空间较小，可以方便安装，进料口至出料口的距离,一般不超过6米,1/2米一档,由用户选定。

行业应用

立式螺旋提升机适宜垂直或大角度输送粉状、粒状、非粘性的容重≤1.3t/m³的干燥物料，如面粉、水泥、粮食、饲料、化工原料、化肥、灰渣、沙子、煤粉等，广泛应用在建材、冶金、化工、粮食、食品、医药等行业，由于立式螺旋提升机机壳内流通面积较小，故不宜输送易变质、粘性大、易结块的物料。

现场视频



突出优势

1、垂直或大倾角输送机，电机安装在主机头部，占地面积小，易于维护。

2、输送量可达20立方/时，输送高度在15米之间，进料口到出料口之间的距离是2.5米-15米，每0.5米一档，可根据用户需要选用。

3、整机体积小、转速高、确保快速均匀输送。

4、出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。

5、由于物料在密闭的管道内进行输送，可使输送场所粉尘大大减少，减少了对环境的污染。

结构及细节

立式螺旋提升机主要由驱动装置、螺旋、轴承、料槽、进料口、出料口等部分组成。

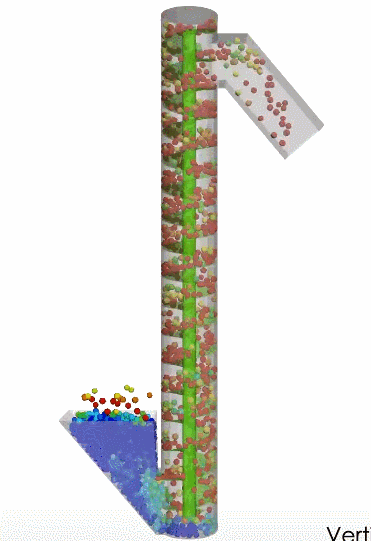

工作原理

立式螺旋提升机在输送过程中，物料随着螺旋作高速旋转，由于离心力的作用，物料在料槽内形成若干同心圆层，物料的外层紧贴槽壁，当螺旋转速不高时，物料与螺旋表面的摩擦力大于物料所受到的离心力，物料与螺旋一起做旋转运动，保持相对静态，当螺旋转速较高时，物料所受到的离心力大于物料与螺旋表面的摩擦力，物料向螺旋的外缘移动，对料槽壁产生压力并同时产生摩擦力，只有当这个摩擦力大于物料与螺旋表面之间的摩擦力以及物料重力的分力之和时，物料将与螺旋表面之间发生滑动并沿反方向的螺旋轨迹上升，完成输送提升任务。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
