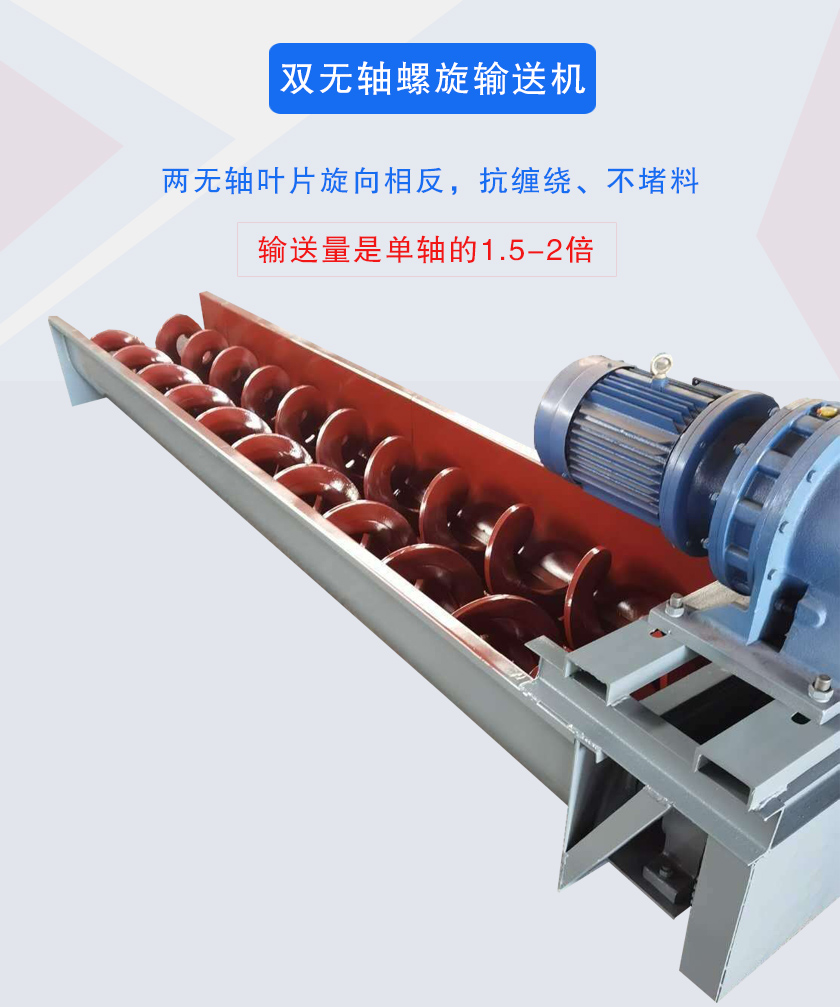

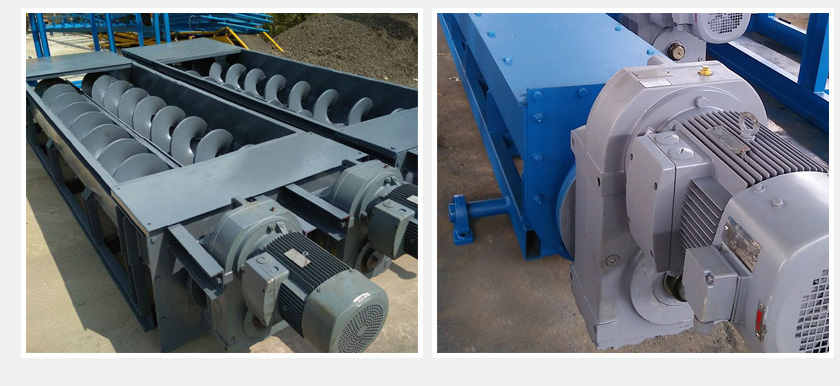

将两个焊有螺旋叶的轴放在一个机壳里,为了避免物料卡死螺旋体,两叶片旋向相反,两螺旋体旋向向外,利用具有一定柔性的整体钢制螺旋推送物料,可以输送缠绕性强、粘度高的物料,双无轴螺旋叶片的输送流量比单螺旋叶片大,因为双无轴螺旋叶片的导程角(或称螺旋角)比单螺旋叶片高。换言之,同是旋转一周,双无轴螺旋叶片的输送量比单螺旋叶片大。

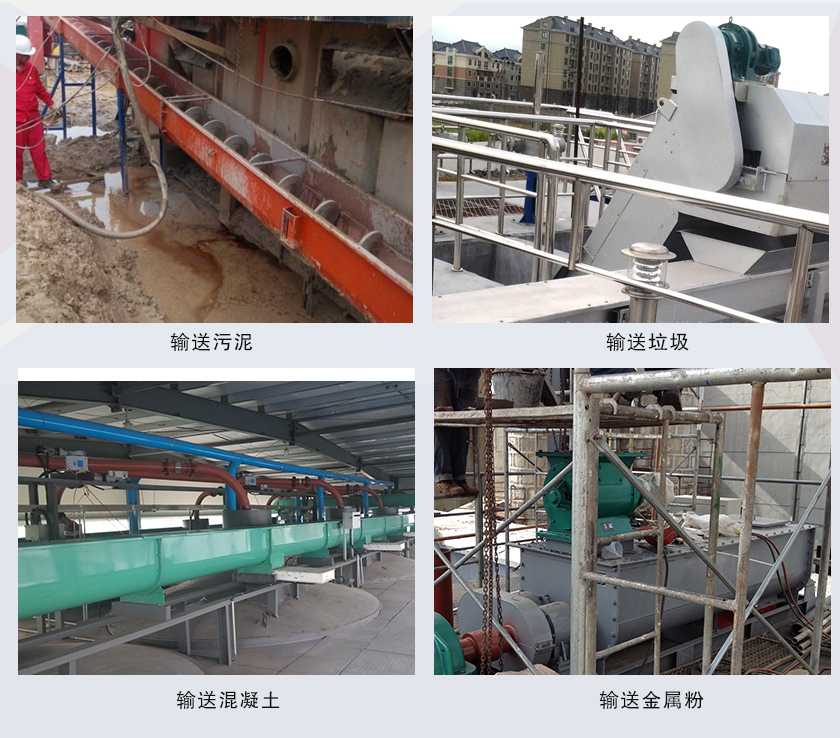

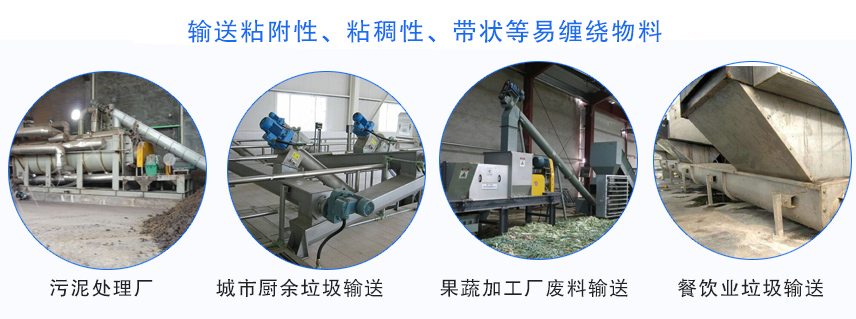

双无轴螺旋输送机主要用于造纸,化工,食品,医药,饮料等行业输送粘附性较强的物料,糊状粘稠物料(如化工原料,废纸浆,麦芽,污泥等)以及易缠绕物料(如生活垃圾),具有独特优势。
普通机型:对缠绕(如生活垃圾)、纤维物料(如木屑、木片)的输送具备优势。
耐热机型:无尾端支承时对物料、高温物料进行输送,如高炉高温回收粉尘、高温炉灰(渣)的输送机。
双无轴螺旋输送机输送粘土

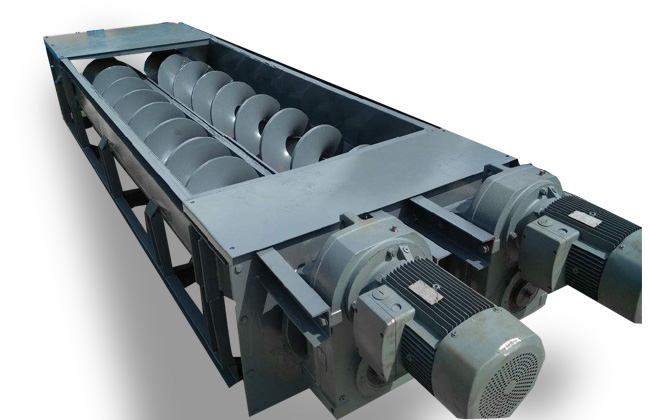

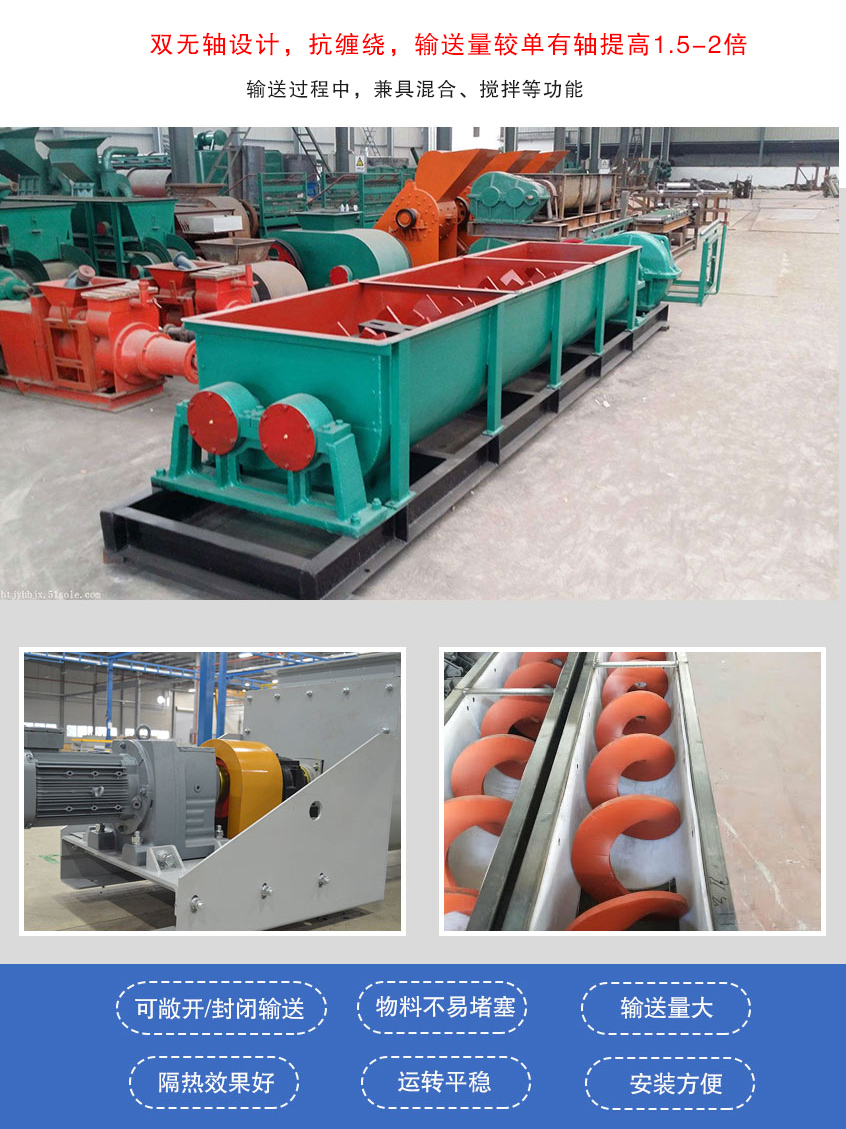

双无轴螺旋输送机是采用双无轴叶片,利用具有一定柔性的整体钢制螺旋推送物料,可以输送缠绕性强、粘度高的物料双无轴螺旋叶片的输送量比单螺旋叶片大。
1、既可全封闭输送,消除粉尘污染,也可敞开输送。
2、螺旋无轴,物料不易堵塞,排料口不堵塞
3、输送量大、单机输送机距离可达20米。
4、隔热效果好,不需冷却装置,耗电少。
5、启动、停机迅速、运转平稳,隔振性能好、燥音小。
6、安装方便,不需专用地基及地角螺栓,便于移动位置

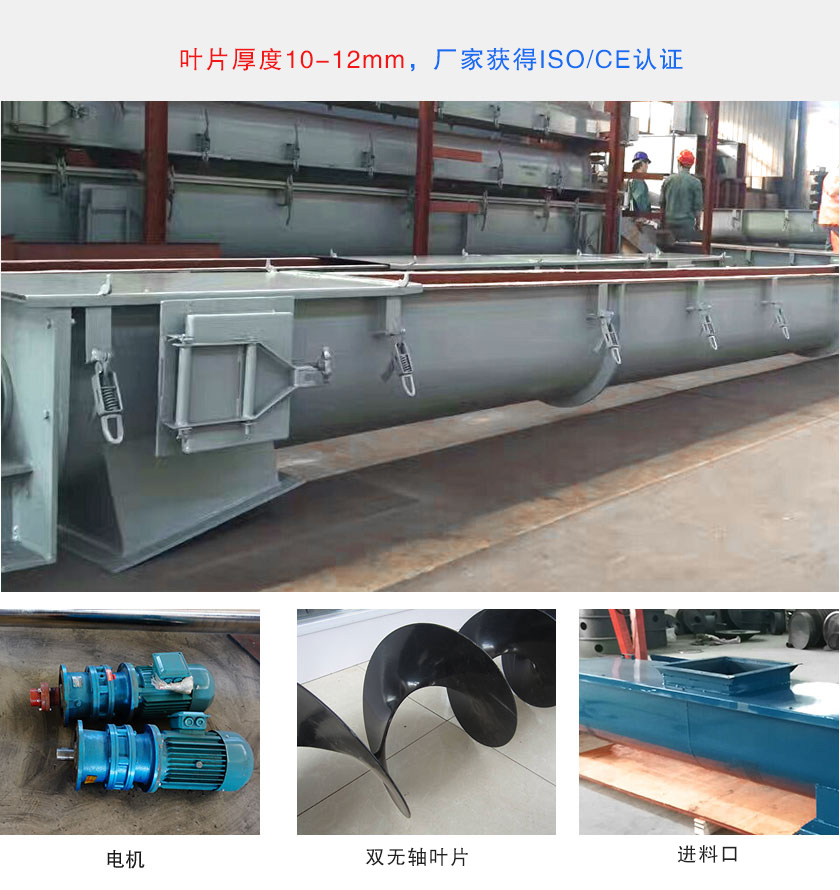

双无轴螺旋输送机螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动),螺旋体连续旋转时则物料也连续输送,最终完成对物料的输送。
WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、配置:双无轴螺旋输送机采用不同的配置,必然会造成生产线价格的起伏波动,配置更高,价格更贵,经济收益更大。
2、产量高低:双无轴螺旋输送机产能越高,配置的型号也就越大,单台设备价格高,所以整条生产线的投资也会更高些。

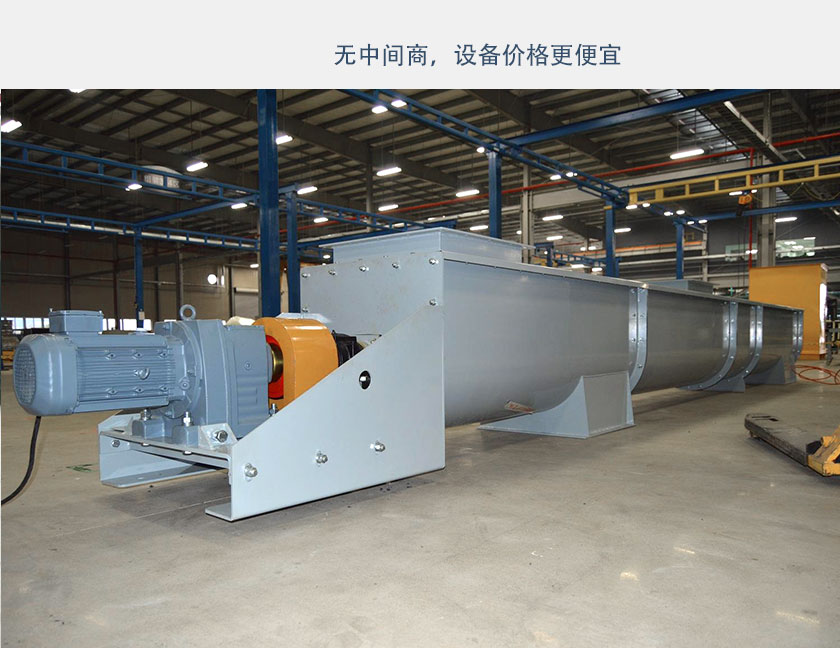

3、厂家选择:市面上的厂家众多,厂家选择的差异性,也会造成生产线价格的不同,一般建议大家到直销型大厂家购买,无中间商,设备价格更便宜。
