钢丝胶带斗式提升机采用防撕裂高强度钢丝绳芯橡胶带,料斗布置上采用了密排方式,壳体采用双通道结构,输送量高达788立方/时,提升高度可达100米,顶部设有除尘接口,运行无泄露,内外喷涂防腐底漆,表面喷涂两层面漆,整机使用寿命可达8年.
全国统一销售热线
免费获取报价
钢丝胶带斗式提升机牵引构件为高强度钢丝绳芯橡胶带,克服了链条啮合驱动产生动载荷,相较链条式牵引构件更加轻便,从而减少整机的尺寸和自重,适用于干式散状物料的垂直输送。

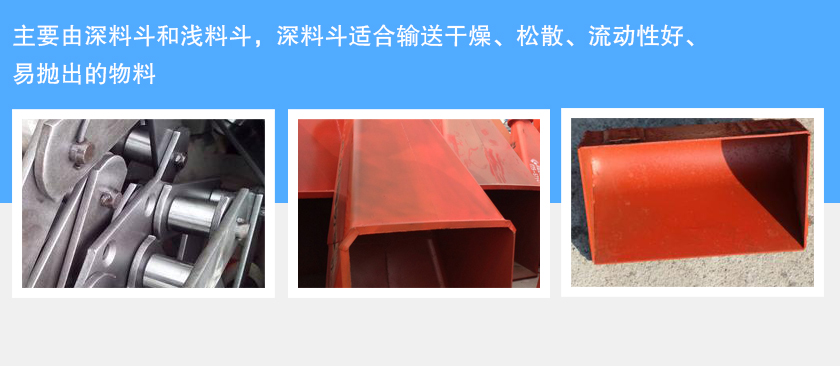

钢丝胶带斗式提升机主要由深料斗和浅料斗,深料斗适合输送干燥、松散、流动性好、易抛出的物料,如:粮食、水泥、煤矿、碎矿石等物料。浅料斗适合输送潮湿性、易结块、难抛出的物料,如石膏、化肥等。

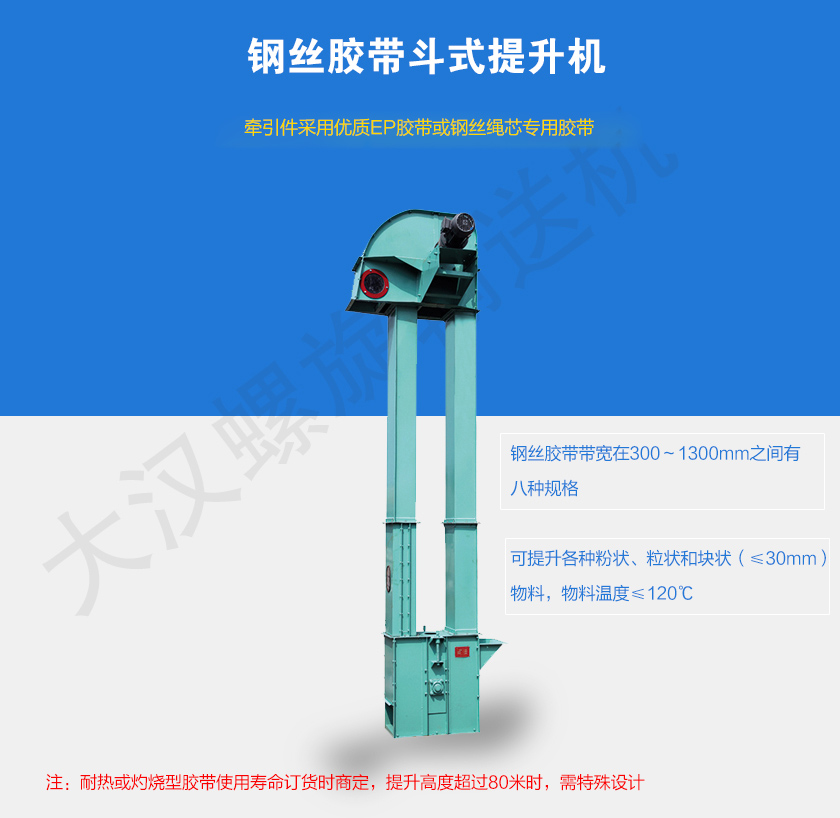

注:大汉钢丝胶带斗式提升机可以提升至100米,当提升高度达到80米时,需要采用特殊设计。

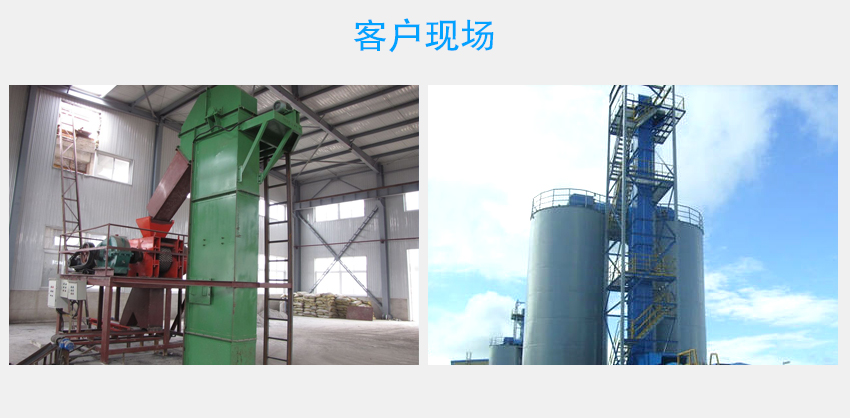

钢丝胶带斗式提升机广泛应用于食品、建材、化工、冶金、煤炭、电力和港口运输等行业的物料运输系统中,用于垂直提升粉状、颗粒状及块状(≤30mm),如:水泥、化肥、煤炭、粮食、碎矿石、煤矿、焦炭、煤渣等,输送物料温度≤120℃。
1、采用高强度钢丝绳芯橡胶带,克服了链条啮合驱动产生动载荷,相较链条其重量更轻;

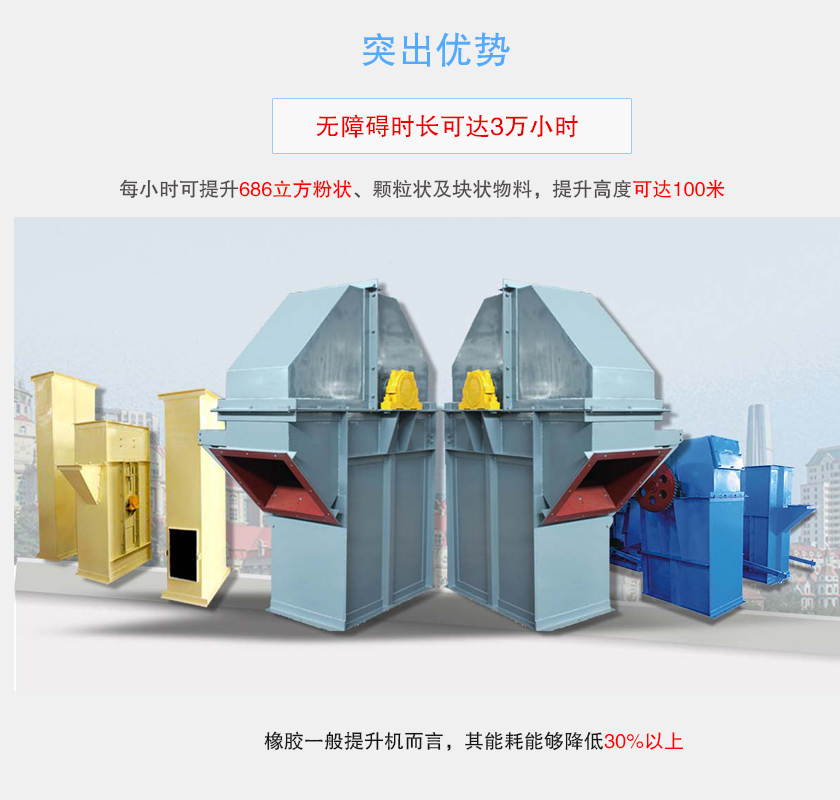

2、每小时可提升686立方粉状、颗粒状及块状物料,提升高度可达100米;
3、橡胶一般提升机而言,其能耗能够降低30%以上;
4、运行可靠,无障碍时长可达3万小时,能够减少80%以上的维护费用。

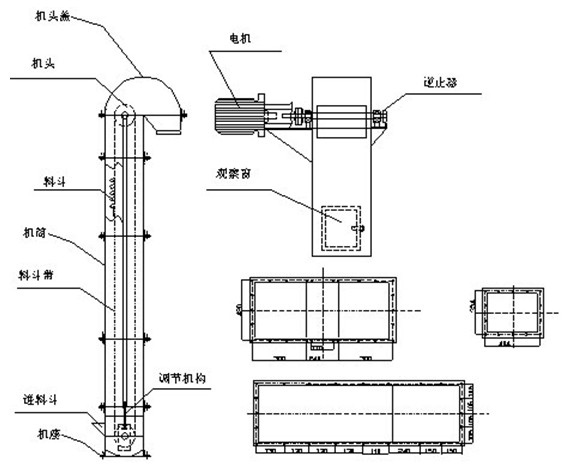

钢丝胶带斗式提升机由牵引部件、驱动装置、上部区段、中部机壳、下部区段和保护装置组成。
牵引部件:采用特殊设计,防撕裂的高强度钢丝绳芯胶带,配以专用的胶带接头和料斗固定件使胶带能长期可靠运行,料斗设计布局合理,并有不同型式排列,确保物料连续提升和卸出。
驱动装置:采用直交轴硬齿面的减速机与提升机主轴直联,配液力偶合器,慢速检修电机和逆止器,传动装置结构紧凑合理,实现柔性起动。
上部区段:滚筒设计采用自动对中装置,滚筒采用高性能橡胶包胶,使用寿命长,摩擦力大;
中部机壳:采用优化设计机壳,双通道设计,避免相对高速运行的胶带带来的涡流干扰,附设加强角钢。

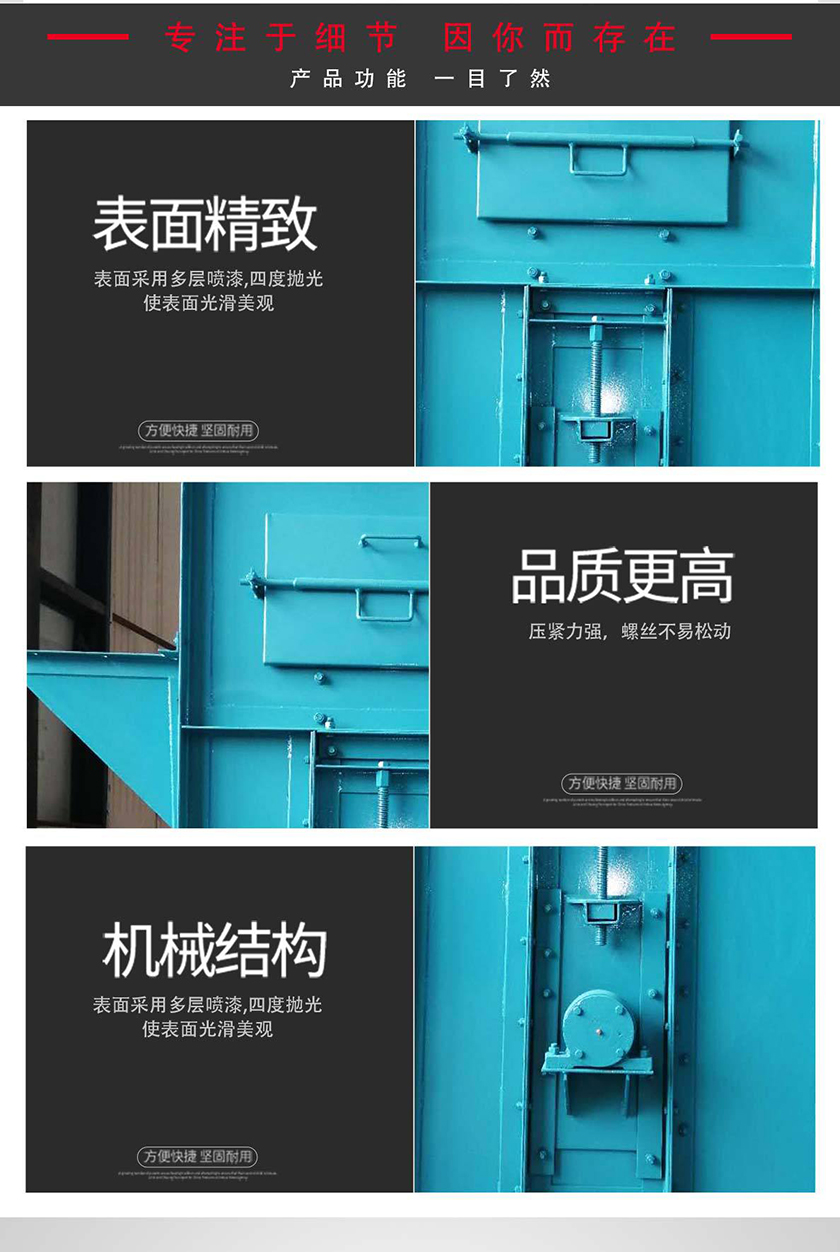

下部区段:采用齿轮齿条张紧装置,同步调节张紧,尾部滚筒采用自动对中设计,并附设皮带防跑偏装置和料位控制仪。
保护装置:本机在头、尾部设置有防跑偏装置,在胶带跑偏时可输送信号至中控室,及时切断主电机电源;在提升机的尾部设有料位控制仪及旋转开关。
钢丝胶带斗式提升机固接着一系列料斗的牵引构件(钢芯绳芯橡胶带)环绕在提升机的头轮与底轮之间构成闭合轮廓。驱动装置与头轮相连,使斗式提升机获得动力并驱动运转。张紧装置与底轮相连,使牵引构件获得必要的初张力,以保证正常运转。物料从提升机的底部供入,通过轮廓。驱动装置与头轮相连,使斗式提升机获得动力并驱动运转。张紧装置与底轮相连,使牵引构件获得必要的初张力,以保证正常运转。物料从提升机的底部供入,通过一系列料斗向上提升至头部,并在该处实现卸载,从而实现在竖直方向内运送物料。
型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |
