客户在购买螺旋给料机时，除了考虑螺旋给料机是否能达到自己所要输送的物料的处理量、螺旋给料机的输送效率、使用寿命等问题，还会考虑选购的螺旋给料机是否可以安装在其生产空间，这时就需要知道螺旋给料机的尺寸及型号。下面，小编就为大家介绍一下螺旋给料机的尺寸及型号：

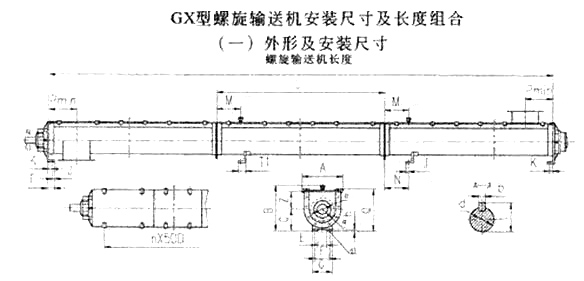

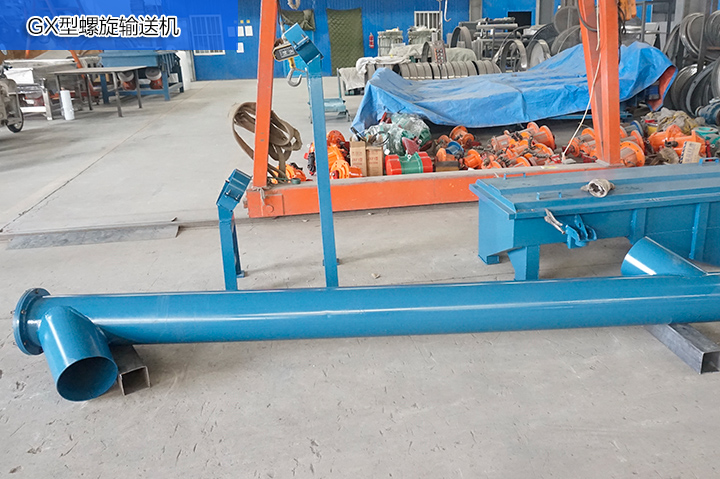

其型号主要有：GX150，GX200，GX250，GX300，GX400，GX500，GX600
GX型螺旋输送机主要在化工、建材、冶金等行业中应用广泛，适用于水平或倾斜的粉状、颗粒状等物料的输送，倾斜角度小于20度。其输送优点是可多点装卸物料，密封性号码，操作简单，成本低。

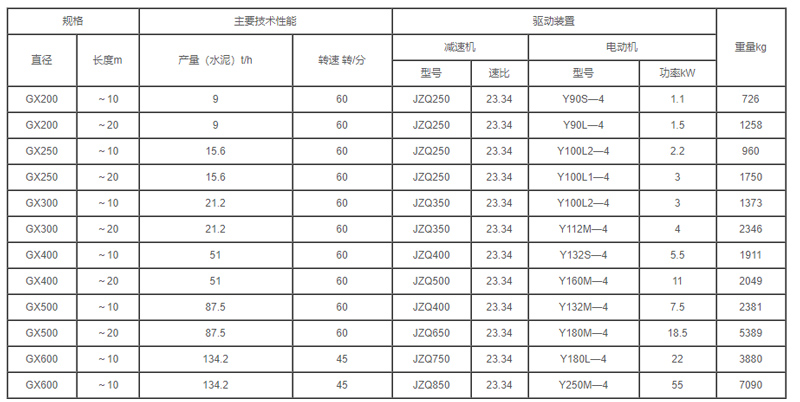

| 规格 | 主要技术性能 | 驱动装置 | 重量kg | |||||
|---|---|---|---|---|---|---|---|---|
| 直径 | 长度m | 产量（水泥）t/h | 转速转/分 | 减速机 | 电动机 | |||
| 型号 | 速比 | 型号 | 功率kW | |||||
| GX200 | ~10 | 9 | 60 | JZQ250 | 23.34 | Y90S—4 | 1.1 | 726 |
| GX200 | ~20 | 9 | 60 | JZQ250 | 23.34 | Y90L—4 | 1.5 | 1258 |
| GX250 | ~10 | 15.6 | 60 | JZQ250 | 23.34 | Y100L2—4 | 2.2 | 960 |
| GX250 | ~20 | 15.6 | 60 | JZQ250 | 23.34 | Y100L1—4 | 3 | 1750 |
| GX300 | ~10 | 21.2 | 60 | JZQ350 | 23.34 | Y100L2—4 | 3 | 1373 |
| GX300 | ~20 | 21.2 | 60 | JZQ350 | 23.34 | Y112M—4 | 4 | 2346 |
| GX400 | ~10 | 51 | 60 | JZQ400 | 23.34 | Y132S—4 | 5.5 | 1911 |
| GX400 | ~20 | 51 | 60 | JZQ500 | 23.34 | Y160M—4 | 11 | 2049 |
| GX500 | ~10 | 87.5 | 60 | JZQ400 | 23.34 | Y132M—4 | 7.5 | 2381 |
| GX500 | ~20 | 87.5 | 60 | JZQ650 | 23.34 | Y180M—4 | 18.5 | 5389 |
| GX600 | ~10 | 134.2 | 45 | JZQ750 | 23.34 | Y180L—4 | 22 | 3880 |
| GX600 | ~10 | 134.2 | 45 | JZQ850 | 23.34 | Y250M—4 | 55 | 7090 |

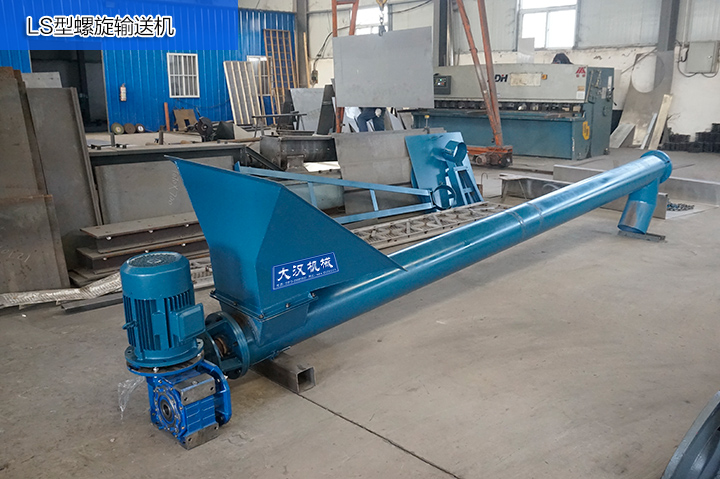

其型号主要有LS100，LS200，LS250，LS315，LS400，LS500，LS600等型号
LS型螺旋输送机是GX的改良式螺旋输送机，主要是用来输送颗粒状、粉状物料，如：水泥、污水、化肥等，倾斜角度不超过15度。其输送优点是输送量大，承载力大，安装维修方便，使用寿命长等。

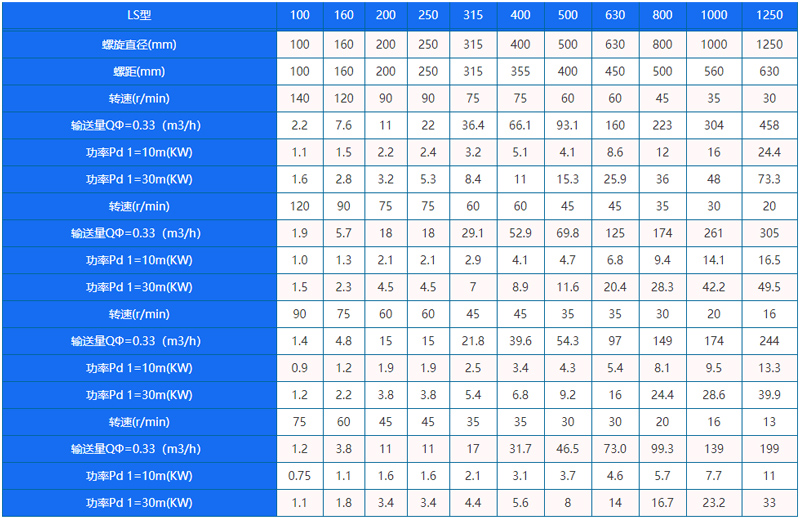

| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

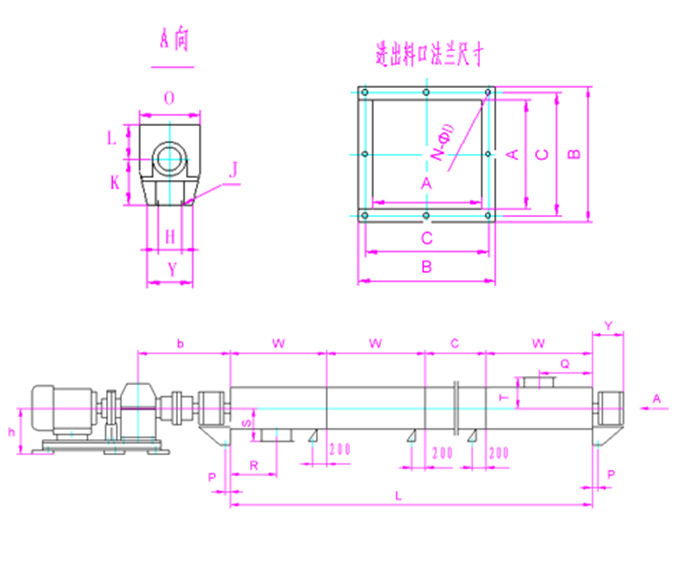

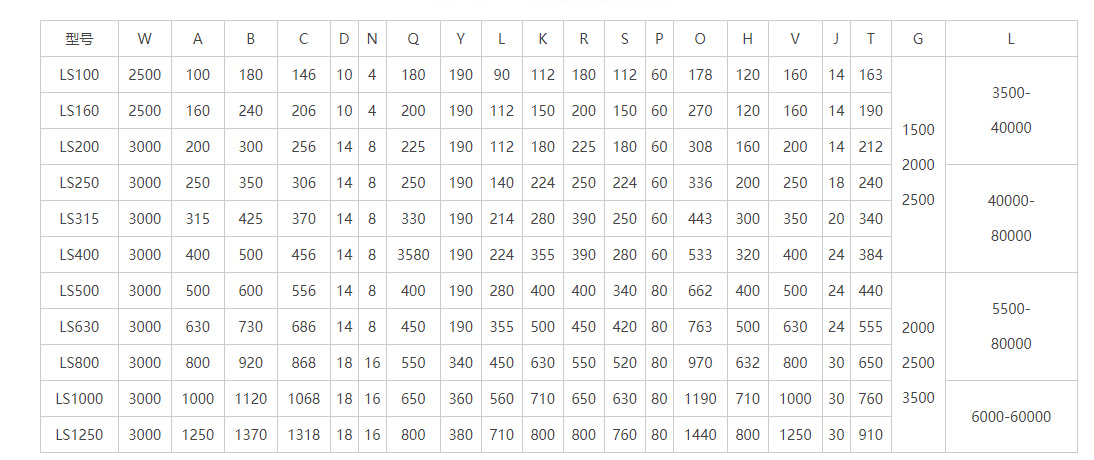

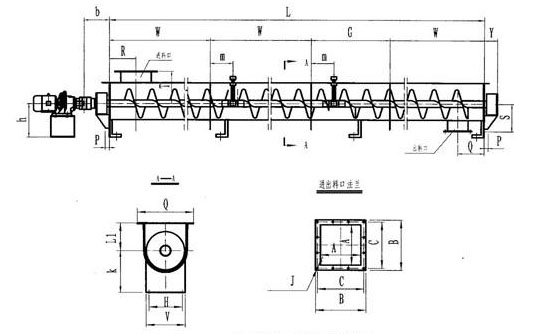

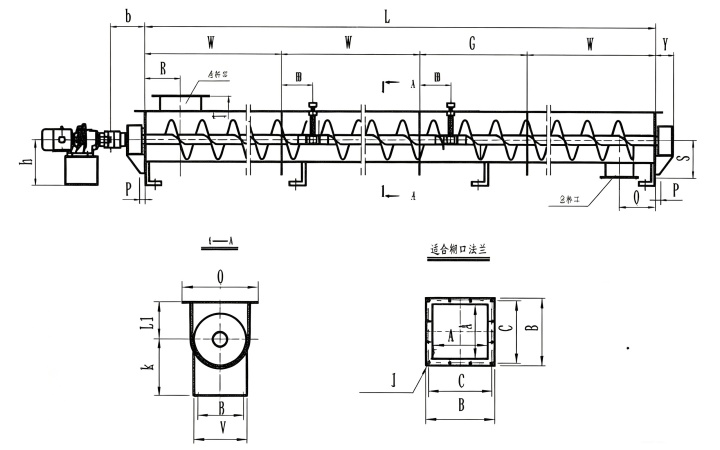

| 型号 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 3500-40000 | |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | 1500 | 3500-40000 |
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | 2000 | |
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 2500 | 40000-80000 |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | 40000-80000 | |
| 3000 | 400 | 500 | 456 | 14 | 8 | 3580 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | |||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 5500-80000 | |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | 2000 | 5500-80000 |
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | 2500 | |
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 3500 | 6000-60000 |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |

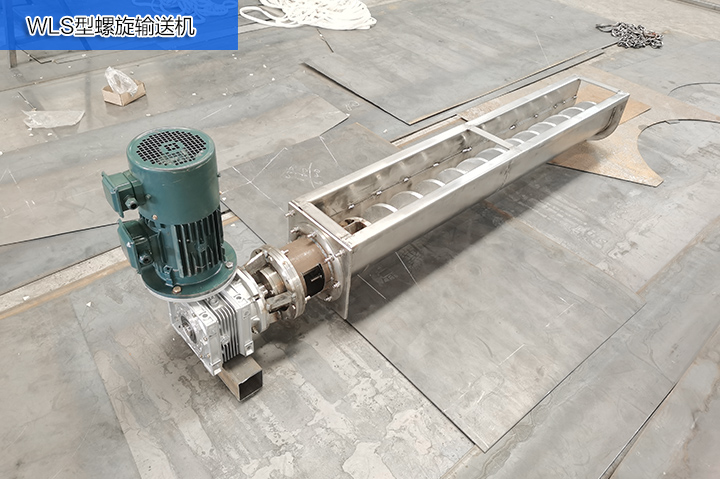

其型号主要有WLS100，WLS160，WLS200，WLS250，WLS500，WLS800，WLS1000，WLS1250等多种型号
WLS型螺旋输送机主要是用来输送格栅除污所分离出来的污物，如：污泥、半流体等物质。其输送优点是输送量更大，是相同直径的LS型的1.5倍，无轴承输送更流畅，可加盖封闭，污染少等。

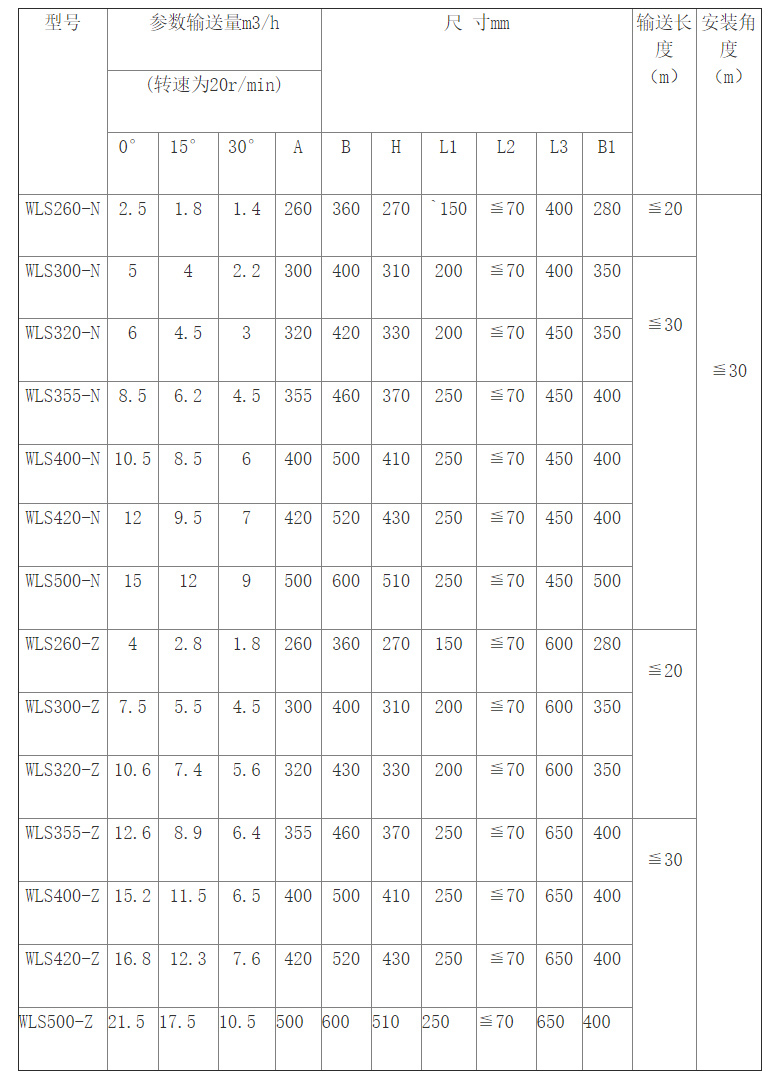

| 型号 | 参数输送量m3/h | 尺寸mm | 输送长度(m) | 安装角度(°) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0° | 15° | 30° | A | B | H | L1 | L2 | L3 | B1 | |||
| （转速为20r/min） | ||||||||||||
| WLS260-N | 2.5 | 1.8 | 1.4 | 260 | 360 | 270 | ~150 | ≤70 | 400 | 280 | ≤20 | ≤30 |
| WLS300-N | 5 | 4 | 2.2 | 300 | 400 | 310 | 200 | ≤70 | 400 | 350 | ≤30 | ≤30 |
| WLS320-N | 6 | 4.5 | 3 | 320 | 420 | 330 | 200 | ≤70 | 450 | 350 | ≤30 | ≤30 |
| WLS355-N | 8.5 | 6.2 | 4.5 | 355 | 460 | 370 | 250 | ≤70 | 450 | 400 | ≤30 | |
| WLS400-N | 10.5 | 8.5 | 6 | 400 | 500 | 410 | 250 | ≤70 | 450 | 400 | ≤30 | |
| WLS420-N | 12 | 9.5 | 7 | 420 | 520 | 430 | 250 | ≤70 | 450 | 400 | ≤30 | |
| WLS500-N | 15 | 12 | 9 | 500 | 600 | 510 | 250 | ≤70 | 450 | 500 | ≤30 | |
| WLS260-Z | 4 | 2.8 | 1.8 | 260 | 360 | 270 | 150 | ≤70 | 600 | 280 | ≤20 | ≤30 |
| WLS300-Z | 7.5 | 5.5 | 4.5 | 300 | 400 | 310 | 200 | ≤70 | 600 | 350 | ≤30 | |
| WLS320-Z | 10.6 | 7.4 | 5.6 | 320 | 430 | 330 | 200 | ≤70 | 600 | 350 | ≤30 | ≤30 |
| WLS355-Z | 12.6 | 8.9 | 6.4 | 355 | 460 | 370 | 250 | ≤70 | 650 | 400 | ≤30 | ≤30 |
| WLS400-Z | 15.2 | 11.5 | 6.5 | 400 | 500 | 410 | 250 | ≤70 | 650 | 400 | ≤30 | |
| WLS420-Z | 16.8 | 12.3 | 7.6 | 420 | 520 | 430 | 250 | ≤70 | 650 | 400 | ≤30 | |
| WLS500-Z | 21.5 | 17.5 | 10.5 | 500 | 600 | 510 | 250 | ≤70 | 650 | 400 | ≤30 | |

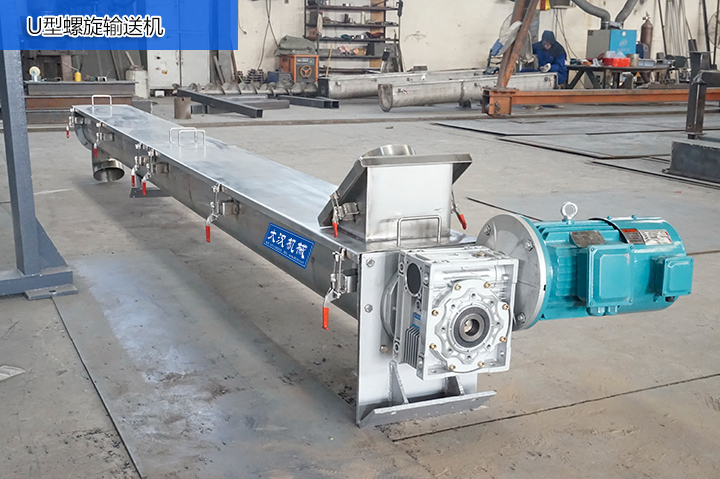

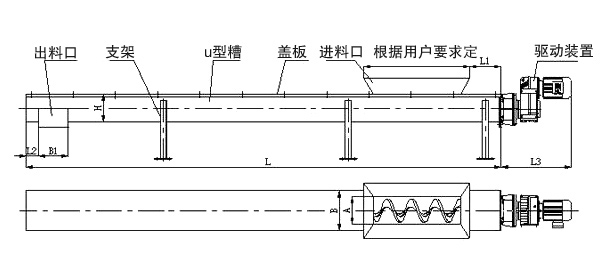

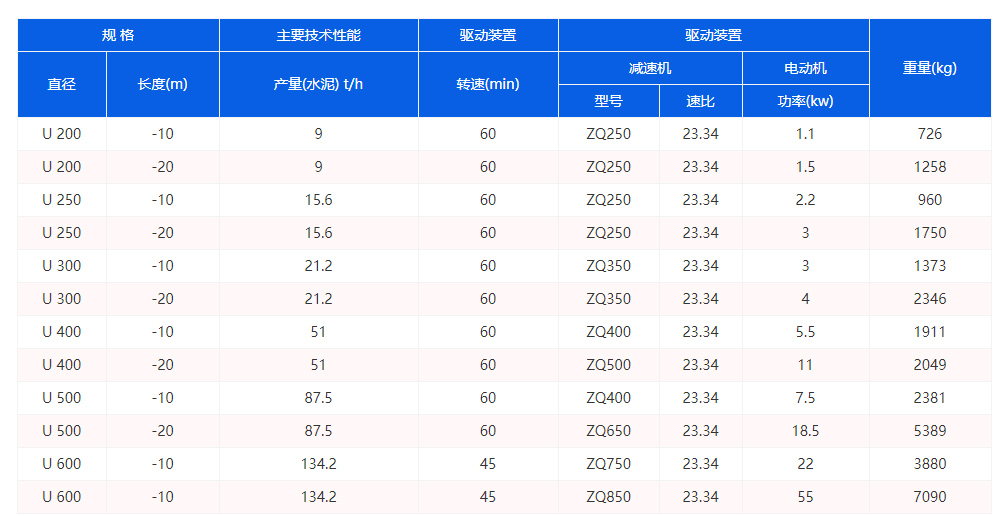

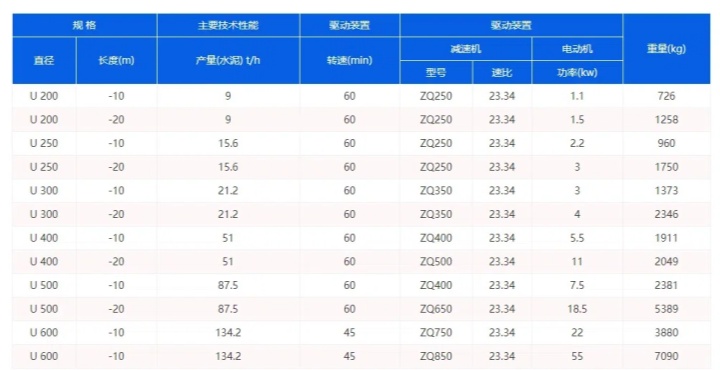

其型号主要有U200，U250，U300，U400，U500，U600等多种型号
U型螺旋输送机是水平输送，敞开加料，倾斜角度不超过25度。其有单轴驱动螺旋和双轴驱动螺旋之分，其优点是密封性好，粉尘不会飞扬，
适合对环境有一定要求的物料的输送。
Q1：GX型、LS型、WLS型、U型四大系列的主要区别是什么？
A：四种机型的主要区别在于结构设计和适用场景。GX型为管式螺旋，适用于水平或小角度倾斜输送粉状、颗粒状物料；
LS型是GX的改良款，输送量更大，承载力更强；WLS型为无轴螺旋，专门用于输送污泥、半流体等粘性物料，不易堵塞；
U型为敞开式槽体，适合水平输送，密封性好，粉尘不易飞扬。
Q2： 不同型号的安装倾斜角度是多少？
A：不同型号的倾斜角度限制不同：GX型建议不超过20°，LS型建议不超过15°，U型建议不超过25°，
WLS型无轴螺旋通常用于水平或微倾斜安装。超过建议角度会显著降低输送效率，如需大角度提升，
建议选用斗式提升机等其他设备。
Q3：如何根据物料特性选择合适的设备型号？
A：选型时需重点考虑物料的粒度、湿度、粘性、磨琢性和温度。粉状、干燥物料可选用GX型或LS型；
粘性大、易缠绕的物料（如污泥、生活垃圾）建议选用WLS无轴型；磨琢性强、温度较高的物料（如水泥熟料）
建议选用耐磨材质的GX型，并注意轴承的耐温性能。
Q4：输送量怎么计算，有没有经验公式？
A：理论输送量可按公式估算：Q = 47.1 × D² × S × n × φ × γ × C，其中Q为输送量（t/h），
D为螺旋直径（m），S为螺距（m），n为转速（r/min），φ为填充系数，γ为物料密度（t/m³），
C为倾斜系数。实际选型中，建议直接参考上表中的实测输送量数据并预留10%~20%的余量。
Q5：单台设备长度可以做到多少米？
A：单台螺旋给料机的输送长度一般建议不超过40米，超过此长度需要增加中间吊轴承，且功率需求会显著增大。
上表中LS型输送长度可达40~80米（部分型号），GX型通常为10~20米。超过40米时建议分段布置或改用其他输送方式。
Q6：在使用中容易堵料怎么办？
A：堵料通常由以下原因引起：物料含水量过高、粘性大；
进料速度不均匀；
转速设置不当。
解决方案包括：选用变螺距设计（进料段螺距小、出料段螺距大）、加装振动器、控制进料均匀性、
对于WLS型无轴螺旋则不易发生堵料问题。
Q7：日常维护需要注意哪些事项？
A：日常维护应重点注意：定期检查中间吊轴承和末端轴承的润滑情况；
观察螺旋叶片是否有磨损或变形；
检查密封件是否完好，防止粉尘泄漏；
停机后及时清理机槽内残余物料；
定期检查减速机油位和电机运行温度。建议建立维护台账，做到定期保养、及时更换易损件。
Q8：选购时还需要注意哪些问题？
A：除上述技术参数外，还应注意：
安装空间是否足够（包括检修通道）；
进料口和出料口的位置及连接方式；
是否需要防爆、防腐等特殊要求；
供货厂家的售后服务能力和备件供应周期。
建议在采购前提供详细的物料样品和工况参数，由厂家出具正式的选型方案。
