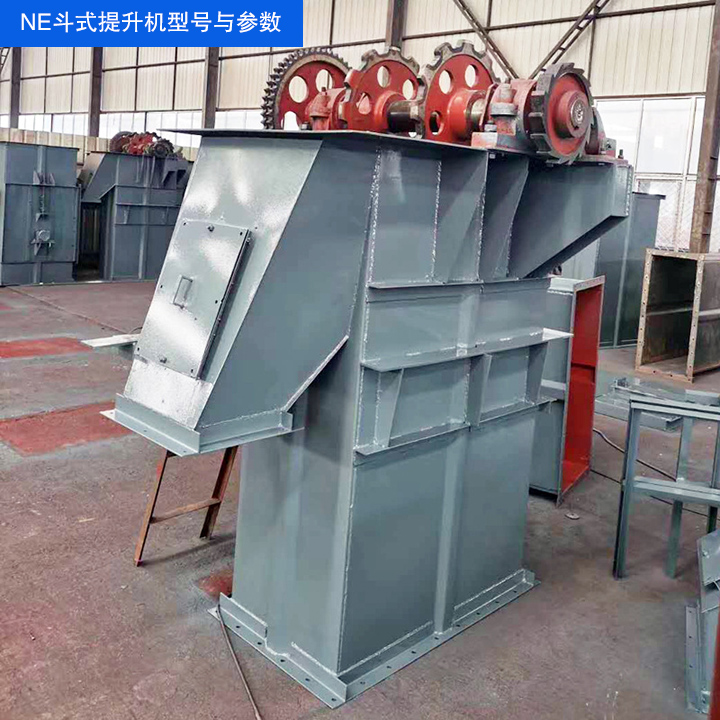

NE斗式提升机型号与参数

发布时间：2021-07-27 13:44:16 作 者：姚思丹

NE系列板 链斗式提升机是一种新型的斗式提升机，它是以提升量来命名的。接下来小编将有关NE斗式提升机的型号和参数提供给大家！

一．型号

NE板链斗式提升机常见型号主要有，NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600。NE板链斗式提升机的型号参数主要是以输送量，物料特性，料斗尺寸（包括斗宽，斗容，斗距），斗速等组成，如NE15，它的输送量是15m³/h，斗容升为2.5L，斗宽为250mm，斗距为203.2mm。

二．板链配比

运行部件主要由料斗和专用链条组成，特别注意的是NE30以下输送物料量小，链条受到的力比较小，所以NE30以下采用单排链，NE30以上所承受物料的力比较大，所以需要采用双排链；板链式链条要配套对应的螺栓连接料斗。

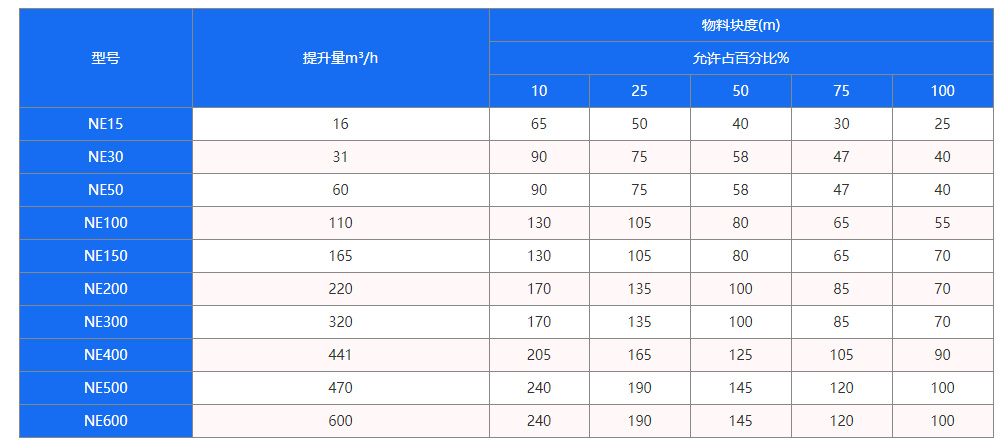

三．主要参考数据

型号	提升能力 （m³/h）	斗速（m/s）	主轴转数（n/min）	料 斗			链条节距  (mm)	运行部件重量(Kg/m)	物料块度(mm)
				容积  （L）	斗宽  (mm)	斗距  (mm)
									允许所占百分比%
									10	25	50	75	100
NE15	15	约0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	约0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	约0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	约0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	约0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	约0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	约0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	约0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	约0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	约0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	约0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

NE30：输送量32m³/h，斗容升为7.8L，斗宽为300mm，斗距为305mm

NE50：输送量60m³/h，斗容升为15.7L，斗宽为300mm，斗距为305mm

NE100：输送量110m³/h，斗容升为35L，斗宽为400mm，斗距为400mm

NE200：输送量210m³/h，斗容升为84.6L，斗宽为600mm，斗距为500mm

（字母后面的数字其实就是提升量的近似值）
