发布时间:2021-02-26 09:47:03 作 者:大汉技术部
螺旋输送机叶片是依靠自身与物料的摩擦力推动着物料前进,这样的工作运动方式增加了螺旋输送机叶片的磨损。今天小编就给说说磨损后的螺旋输送机叶片该如何修复?

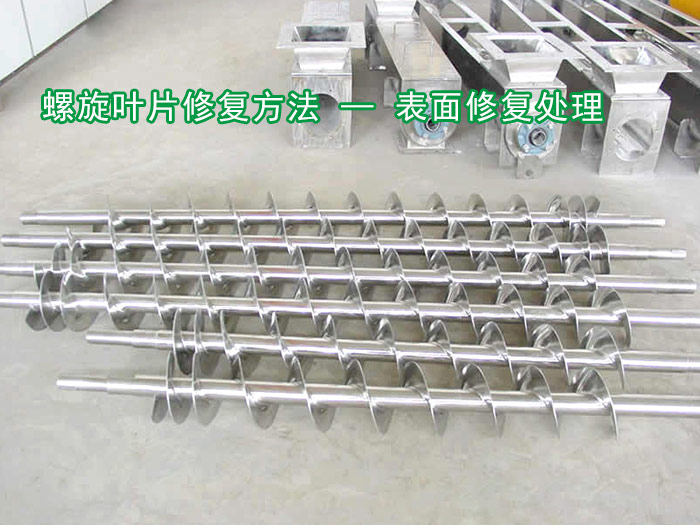

首先用高压水将叶片冲洗干净,对设备磨损严重部选用与设备基材同材质或接近的焊条补焊;然后进行脱脂、除潮处理(用氧气乙炔将火焰调整到10CM长,以5cm/min的速度,使火焰反复均匀烘烤工件表面,去除工件表面的油脂和潮气);完成喷砂除锈工作(去除工件表面的氧化层,目视检查,喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面,喷砂处理后工件要注意防潮。对不需要处理的部分,做好遮盖保护。)

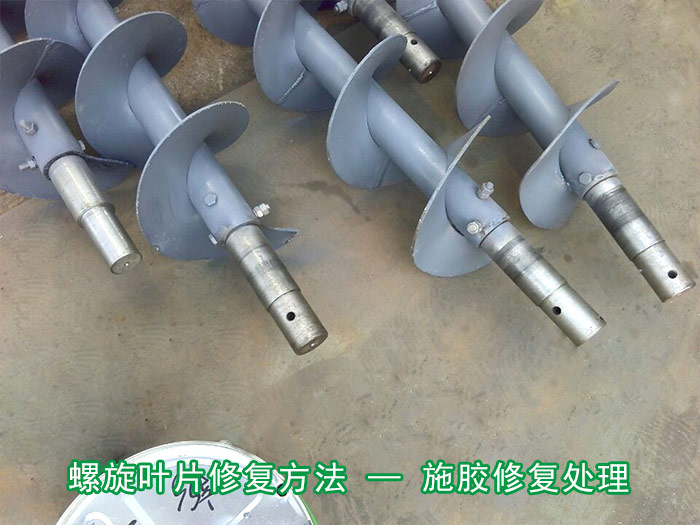

先预热已喷砂的设备,再将XK-C-30设备专用修复材料A、B组分按38:1比例(重量)混合搅拌均匀,用批刀或塑料刮板将混合后的修复材料涂于叶片磨损部位,朝一个方向涂抹,一边涂抹一边压实;厚薄均匀,使用刮板将涂层的材料表面修理平整;接着加温固化:施工完成的工件停留30分钟进行加温固化,100℃加温1个小时。

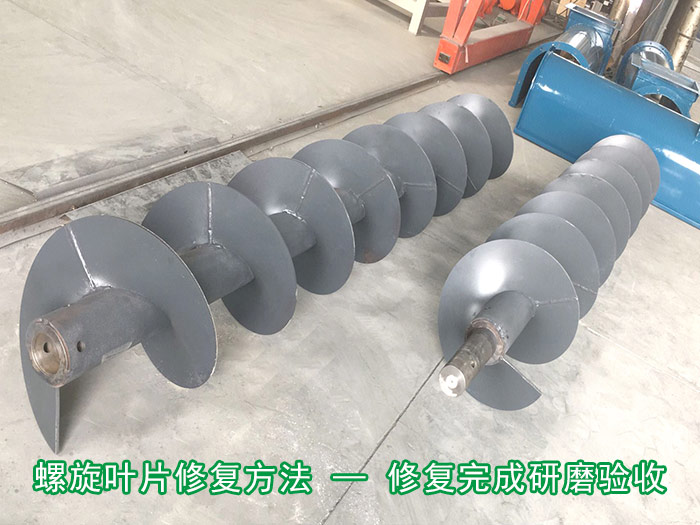

这是在应经修复操作完成后的研磨和验收工作:
【研磨】对加温固化后的设备进行研磨处理,打磨至设备的标准尺寸。
【验收】配套设备进行组装,确保正常运转,密封相配面应试配合格。
完成研磨和验收工作表示您已完成全部的螺旋输送机叶片修复工作。经过修复后的螺旋叶片有效地提高了输送机螺旋叶片的耐磨性,降低了螺旋轴的更换频率。
注意事项!
1.严格按照XK设备专修复材料的比例混合搅拌均匀。搅拌不均匀会出现局部不耐磨情况。
2.充分混合材料后需在3-10分钟内用完,否则材料会固化变硬,固化后的材料不能使用。
以上就是大汉机械为您介绍的螺旋输送机叶片修复方法,这样的修复方法费用较低,容易操作,节省了大量购置新件的投资,为企业节约了大量的设备维护费用。
上一篇:影响螺旋输送机输送功率的两个因素
Copyright © 2008-2019螺旋输送机厂家-新乡市大汉振动机械有限公司 All Rights Reserved 版权所有
网站备案号:豫ICP备09002479号-47
