无轴设计抗缠绕两根螺旋旋向相反,不卡料输送量是有轴的1.5倍,是单轴的1.5-2倍
售价:48000-53000元(单笔订单满5000元,减50,单笔订单满10000元,减200)
粘附性较强、糊状粘稠及易缠绕物料输送量:458立方/时输送长度:60米
用户保障:30天价保,30天质量问题包退,365天免费维护
带料试机:携带物料免费试机,专人接待
极速发货:常规型号当天发货,定制型号7天内发货
无忧售后:定期回访,售后跟踪,7*24h客服在线
选择材质碳钢不锈钢
立即订购全国统一热线:
0373—268 2333

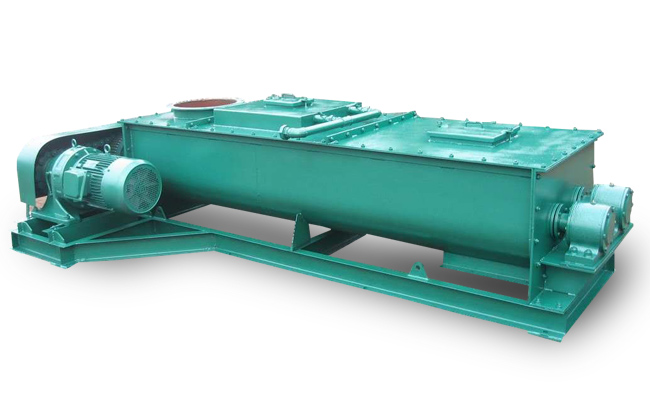

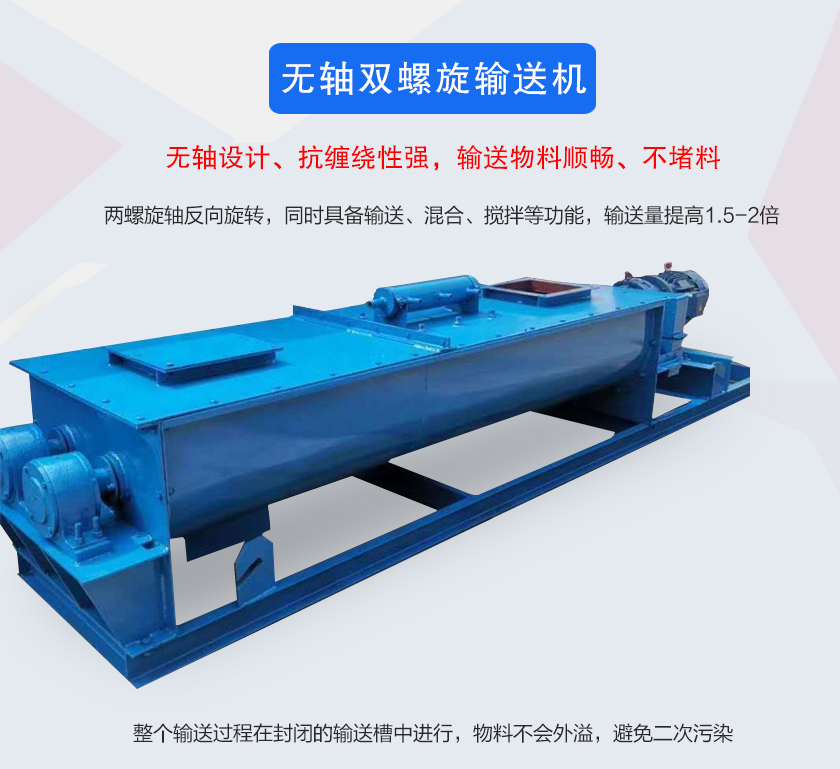

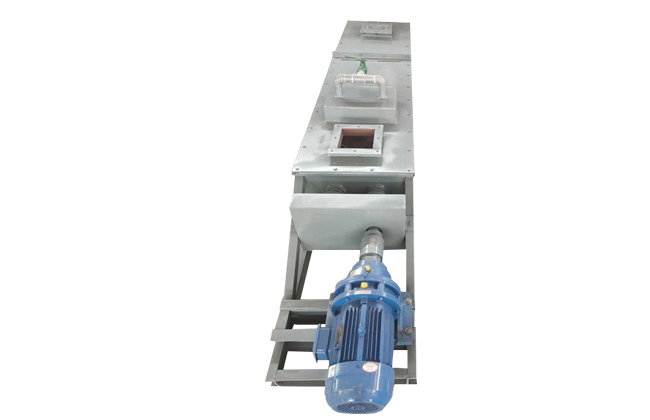

无轴双螺旋输送机又叫无轴双螺旋送料机,是指在两根分别含有无中心轴的一种螺旋输送机,主要用于输送粘性强、缠绕性强的粉状及颗粒状物料,可以水平或小角度布置,无轴双螺旋输送机与无轴单螺旋输送机相比具备更大的输送量,搅拌效果会更好,根据物料的不同可采用碳钢和不锈钢两种材质。

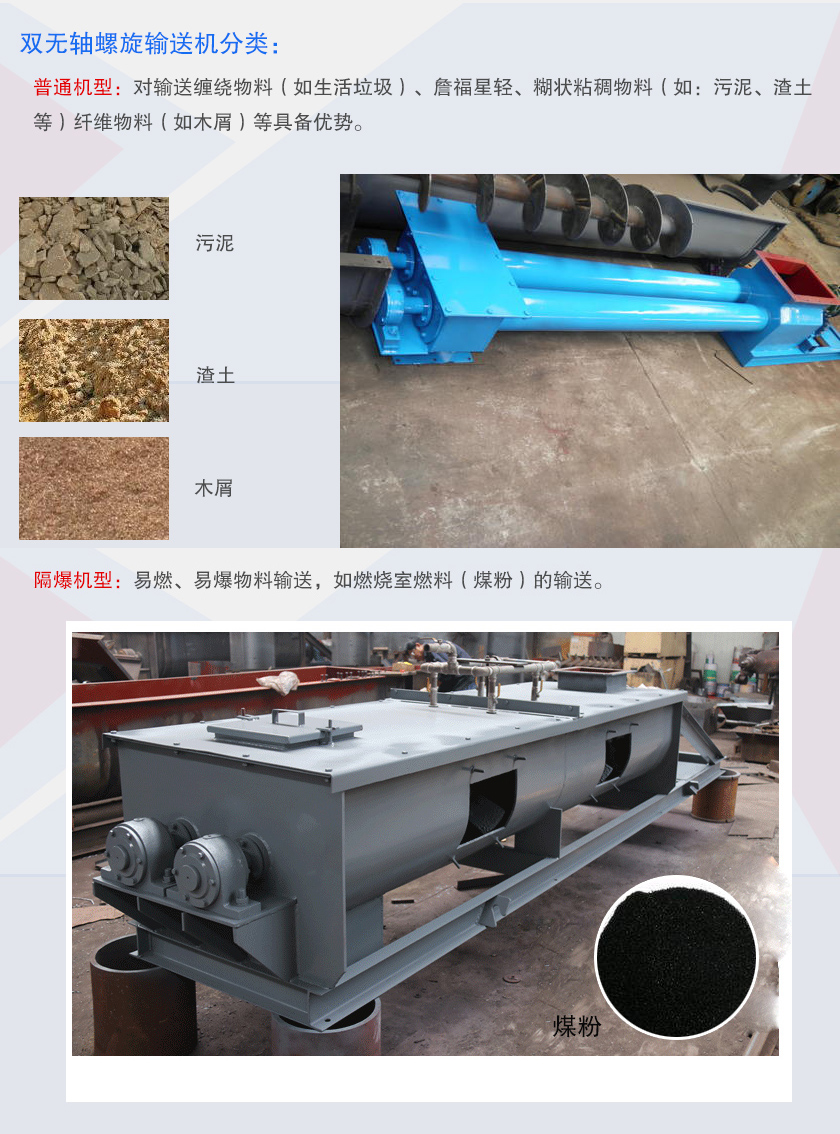

一、按照输送物料性质分为:
普通机型:适合输送缠绕物料(如生活垃圾)、粘附性强、糊状粘稠物料(如:污泥、渣土等)、纤维物料(如:木屑)等。
隔爆机型:易燃、易爆物料输送,如燃烧室燃料(煤粉)的输送。
二、按照设备材质分为:

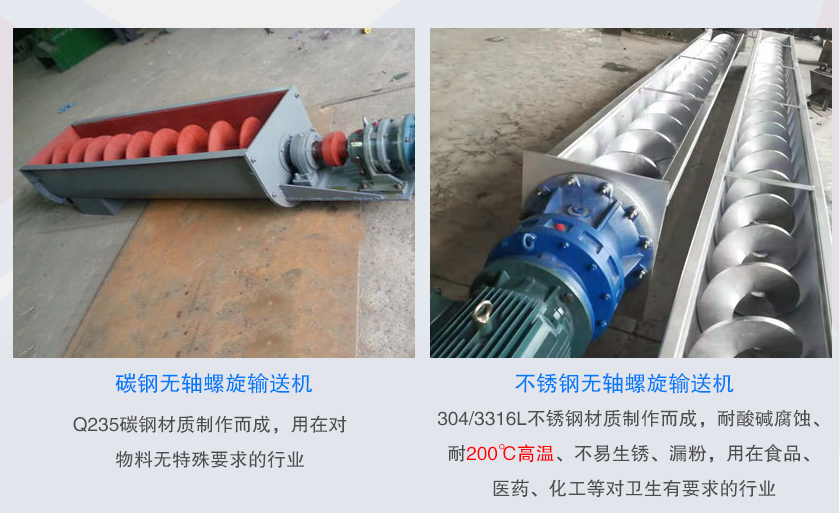

碳钢无轴双螺旋输送机:采用Q235碳钢材质制作而成,主要用在水泥、煤炭、石料等磨损较大,对物料没特殊要求的行业。
不锈钢无轴双螺旋输送机:304/3316L不锈钢材质制作而成,焊接工艺全部是满焊无缝隙,且全部打磨光滑无毛刺,进出料口内外双焊,耐酸碱腐蚀、耐200℃高温、不易生锈,可以避免物料在输送过程中被污染,不存在漏料现象,适合食品、医药、化工等对卫生有要求的行业。

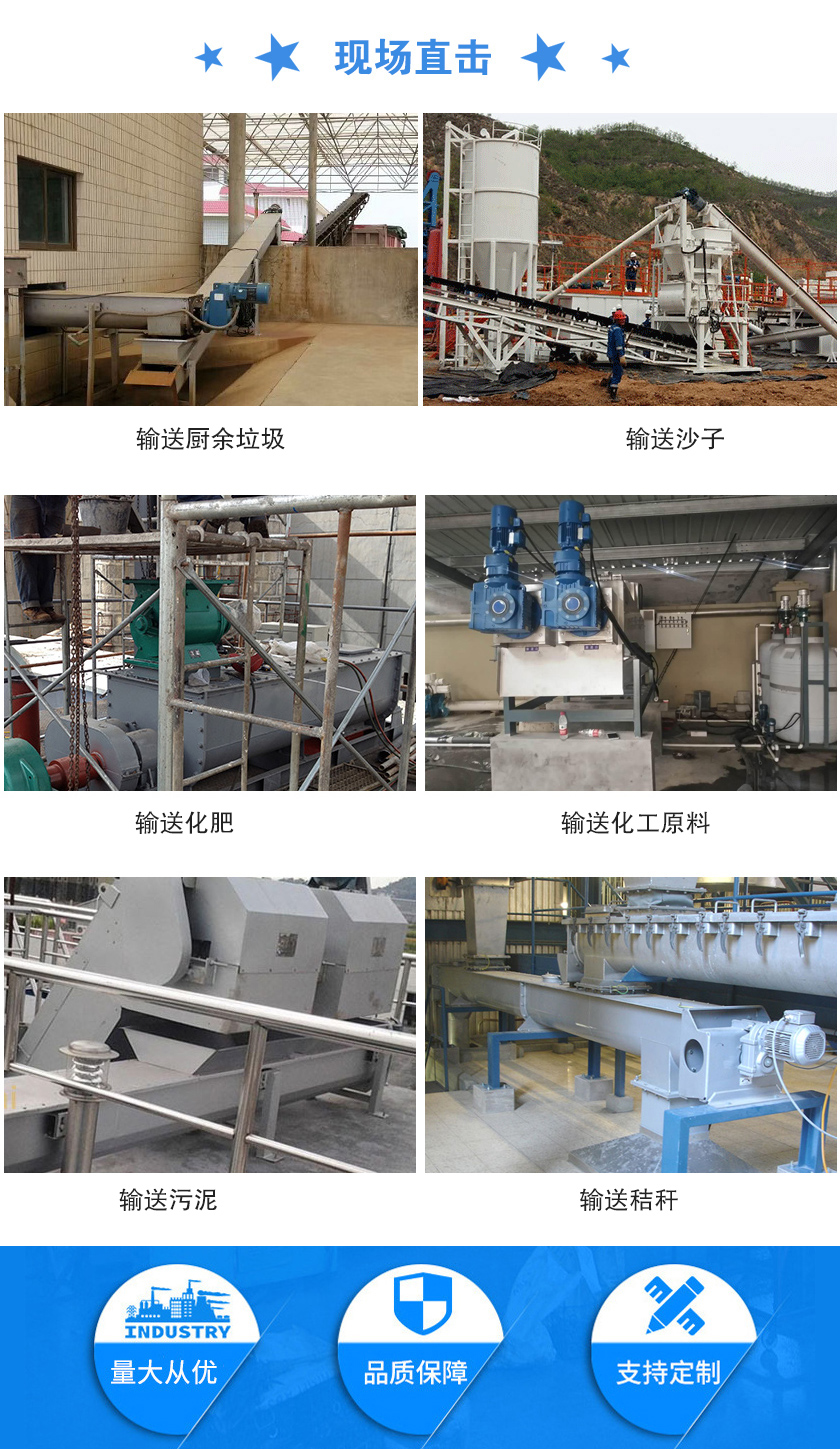

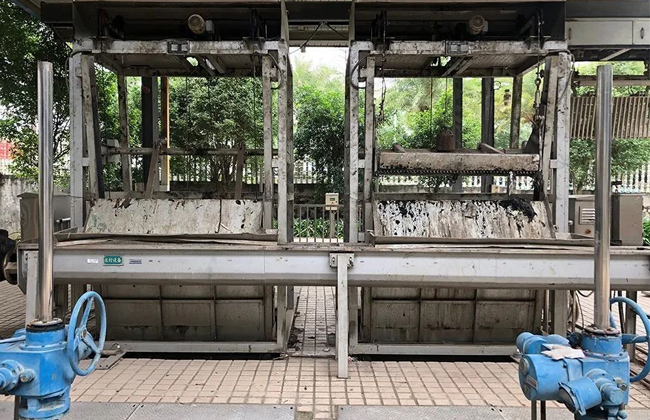

无轴双螺旋输送机是用于污水、污泥等处理中广泛的一种输送设备,主要用于输送机械格栅拦截上来的栅渣、压榨机、压滤机等处理后的泥饼及沉沙等物料,广泛用于化工、食品、医药、造纸、饮料、等行业输送粘附性较强的物料、糊状粘稠物料(如化工原料、废纸浆、麦芽、污泥等)以及易缠绕物料(如生活垃圾),具有独特优势。

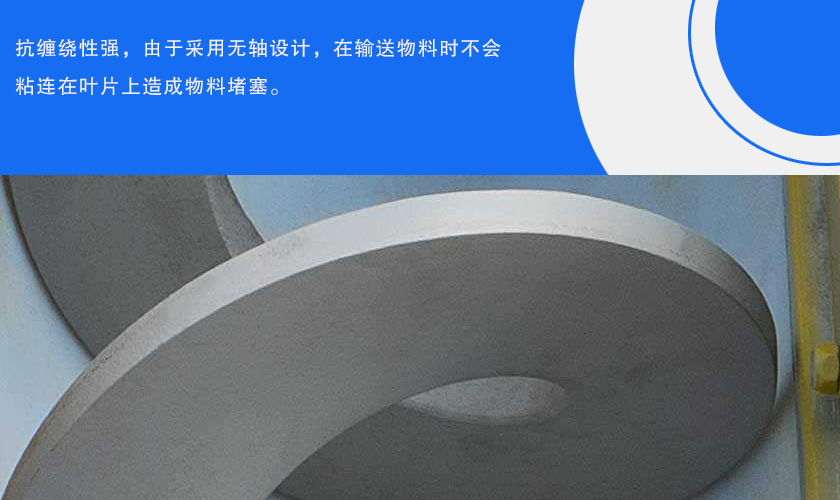

1、抗缠绕性强,由于采用无轴设计,在输送物料时不会粘连在叶片上造成物料堵塞。
2、既可全封闭输送,消除粉尘污染,也可敞开输送。

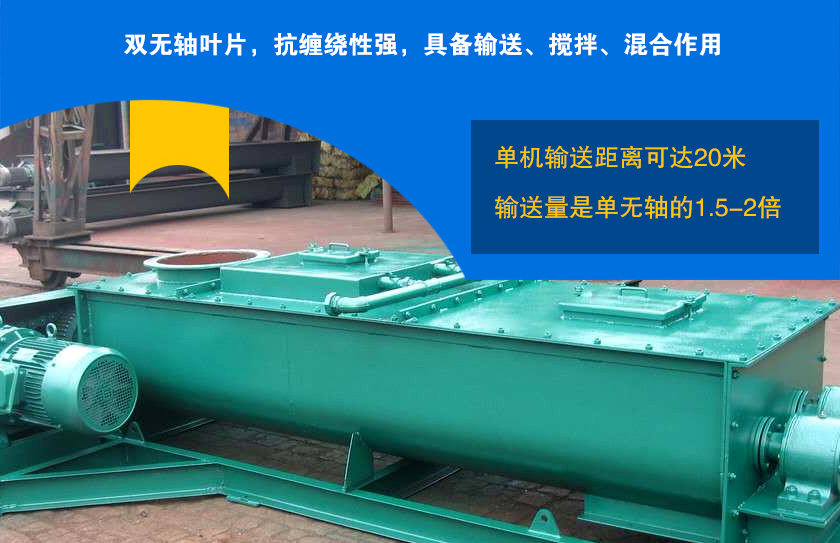

3、输送量大、单机输送距离可达20米。
4、隔热效果好,不需冷却装置,耗电少。

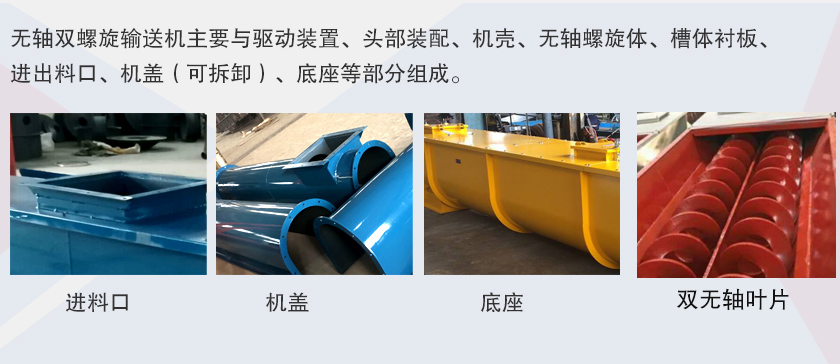

无轴双螺旋输送机主要与驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进出料口、机盖(可拆卸)、底座等部分组成。

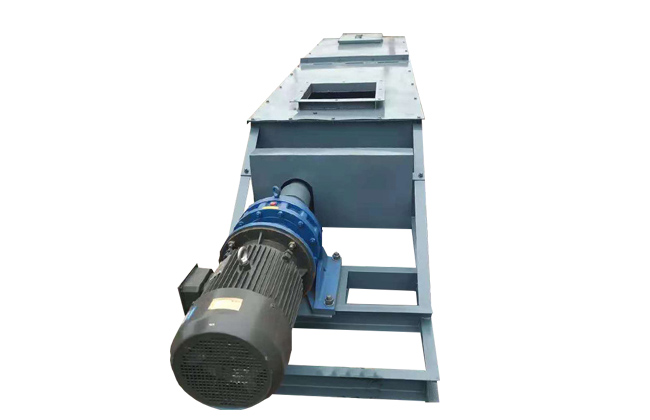

驱动装置:采用摆线针轮减速机或轴装式硬齿面齿轮减速机组成,设计时应尽可能将驱动装置安装在出料口端,使螺旋体在运转时处于受拉状态。
头部装配:有推力装置,可承受输送物料产生的轴向力。
机壳:上部加防雨型机盖,可拆卸。
槽体衬板:材质为耐磨的塑料板、橡胶板或铸石板等可供选择

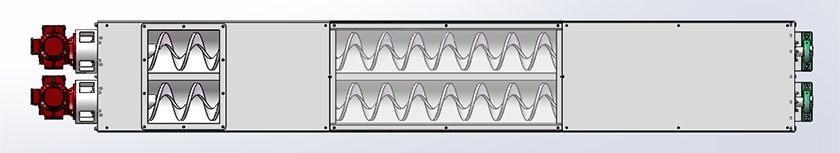

无轴双螺旋输送机的螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动),螺旋体连续旋转时则物料也连续输送,完成对物料的输送。
WLS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
