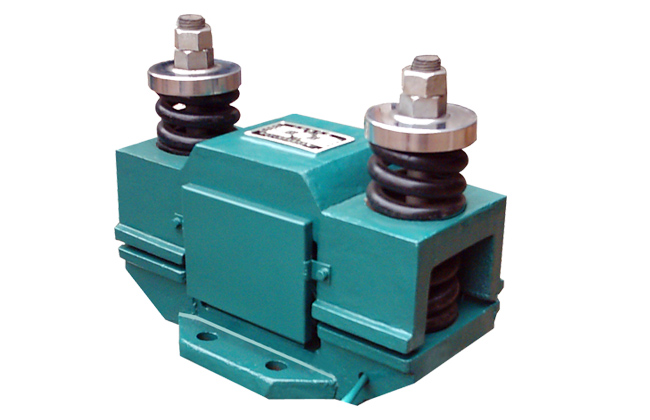

仓壁振动器

产品介绍

仓壁振动器主要是用于防止和排出各种料仓由于物料的内摩擦、潮解、带电、成分偏析等原因引起的“堵塞”、“塔拱”等现象，也可以用于清除各种料仓、管道粘接物料，保证物料从料仓、料罐或料斗中顺畅通过。

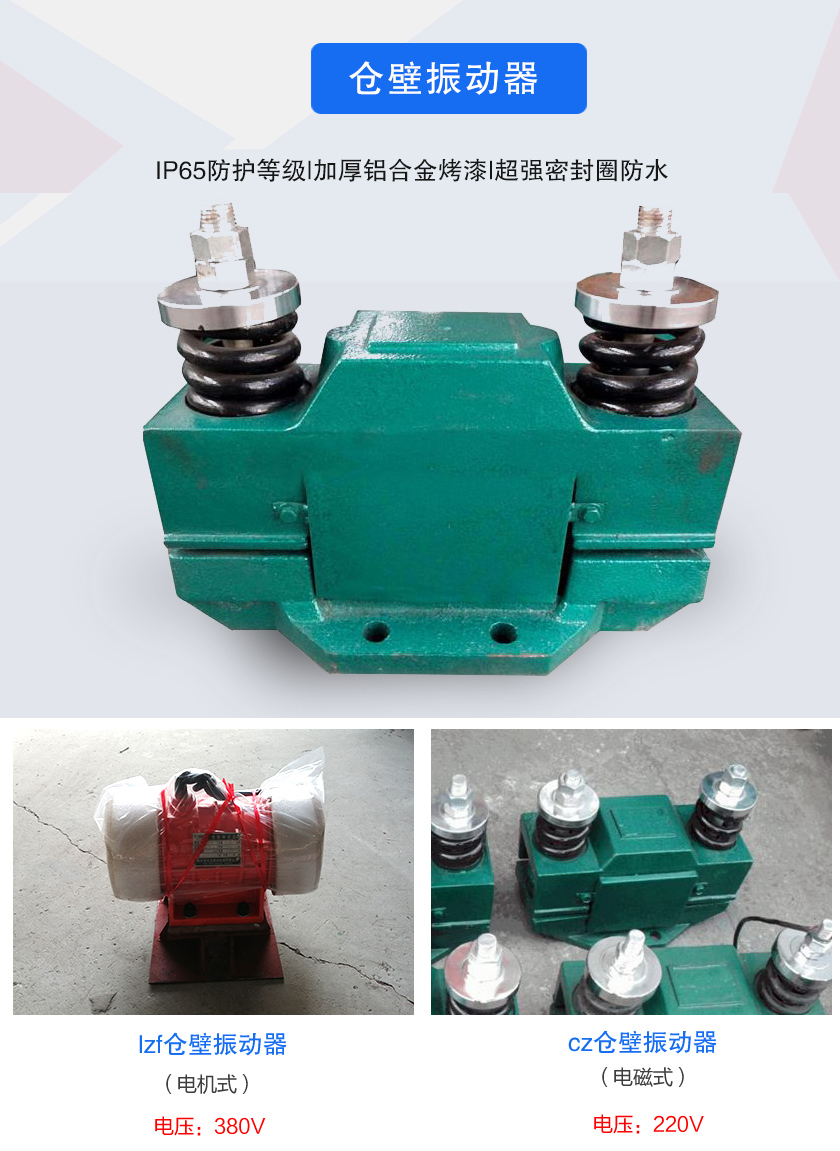

仓壁振动器类型

1、普通型仓壁振动器：采用普通振动电机为激振源的防闭塞装置，可以用在一般的料仓、料罐、溜槽以及管状通道内。

2、防爆仓壁振动器：是以防爆振动电机为激振源的通用型产品，一般用在易燃易爆厂场所，适用于钢板制或上部混凝土、下部为钢板制料仓,如贮存大比重细粉,小比重细粉粘附性粉末,含细粉的粗块等多种类型物体的料仓。

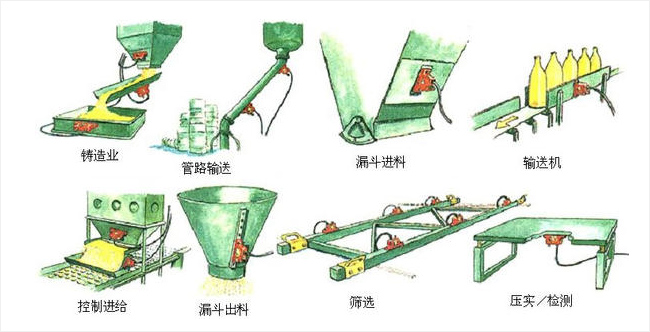

产品应用

电机仓壁振动器视频

电磁仓壁振动器视频

仓壁振动器作为料仓破拱的必备装置，经常被使用在振动给料机和振动磨设备上。广泛应与煤炭、电力、建材、煤炭、矿山、化工、冶金、食品、医药等行业。

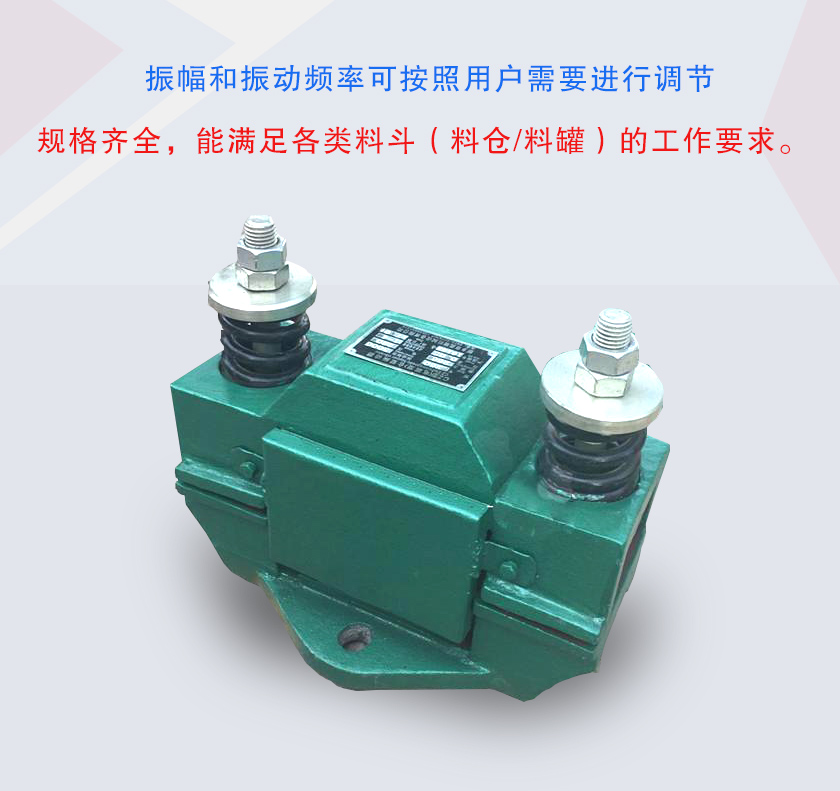

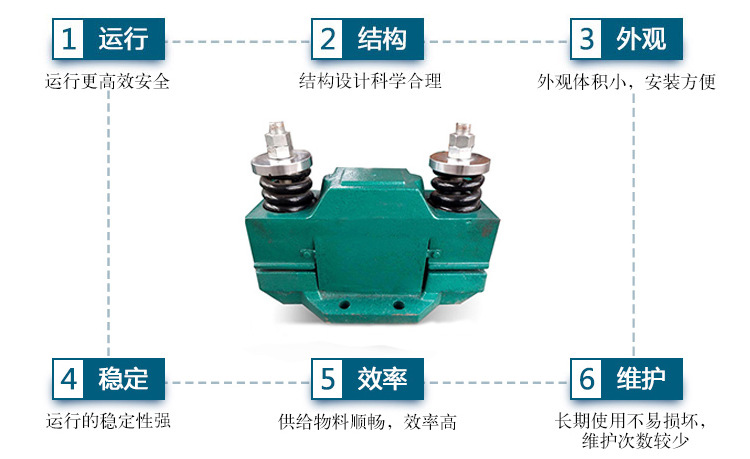

突出优势

1、激振力和功率配合得当，振动力大。

2、振幅和振动频率可按照用户需要进行调节。

3、电源波动小，可多台使用。

4、防闭塞能力强，功耗低，使用寿命长。

5、规格齐全，能满足各类料斗（料罐）的工作要求。

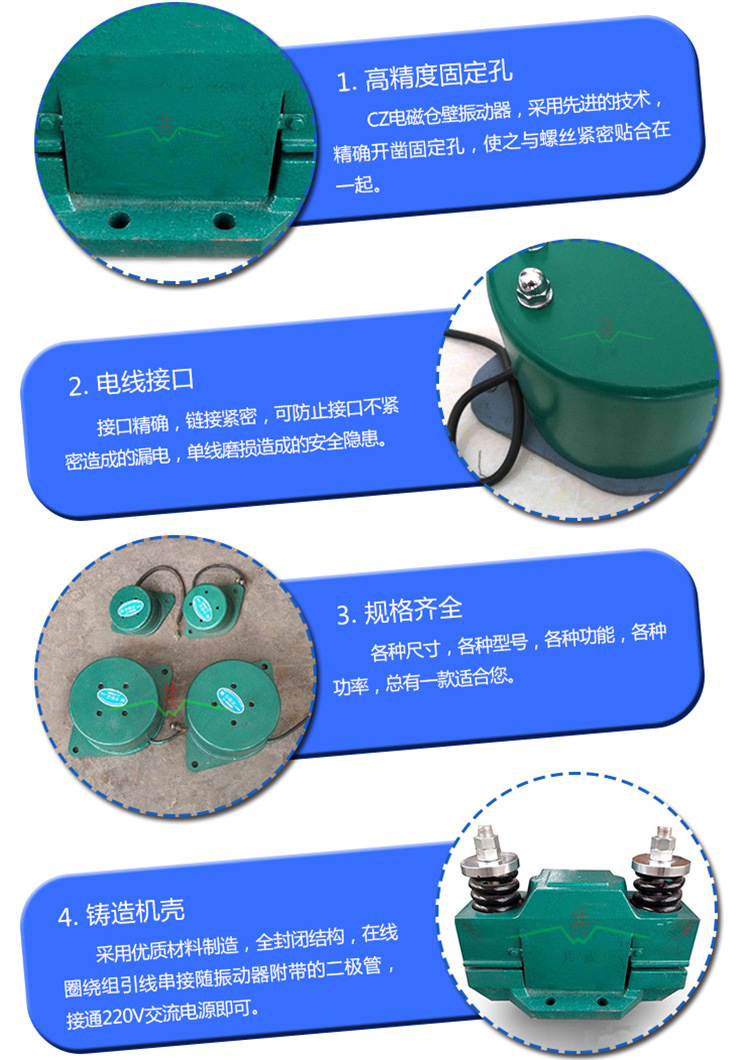

结构与细节

仓壁振动器由振动电机、底座两部分组成，振动电机和底座由螺栓紧密地固定为一体，由于底座紧固地安装在料仓壁上，这就形成了单质点定向强迫振动系统。

工作原理

当仓壁振动器启动后，由于振动电机高速转动时料仓壁产生周期性高频振动，由于这种运动使得物料受交变速度和加速度的影响处于不稳定的状态，从而克服了物料的内摩擦和聚焦力，消除了内物料间的相对稳定性，使物料从料仓口顺利排出。

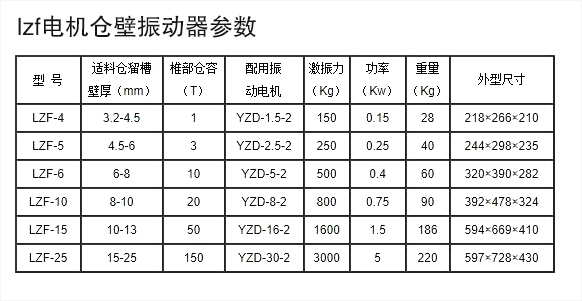

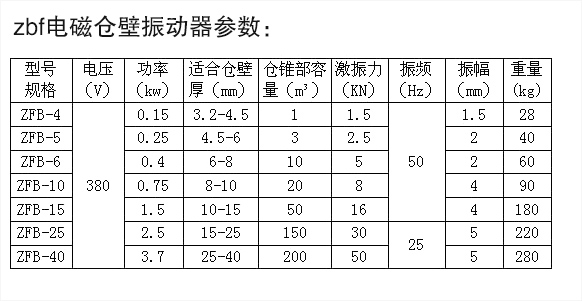

技术参数

仓壁振动器选型须知

1、无论料仓是否分隔，有一个出料口即为一个仓。

2、zfb仓壁振动器的选用是根据料仓下部钢板壁厚来选择的，料仓钢板壁厚应包括内部加敷衬板的厚度。

3、特殊情况：用户可以根据实际料仓及物料的情况选择。

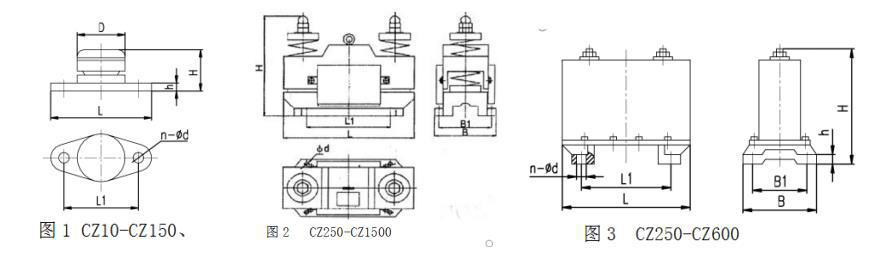

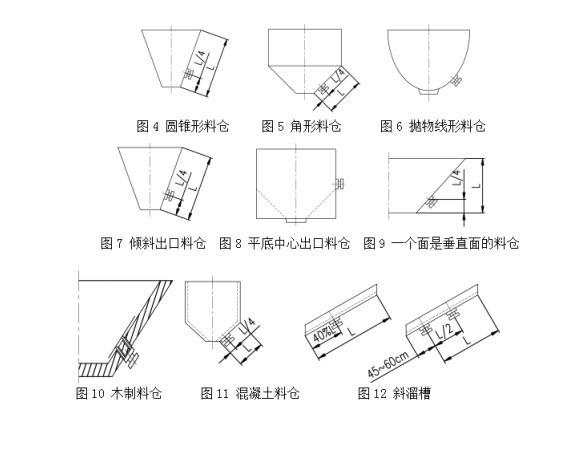

仓壁振动器安装图

1、仓外壁安装

该方法适用于钢板制或上部混凝土、下部为钢板制料仓，如贮存大比重细粉，小比重细粉粘附性粉末，含细粉的粗块等多种类型物体的料仓适用。

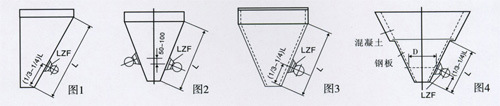

1）圆锥型钢板制料仓

一般在ZFB防闭塞装置安装部位，料仓直径小于或等于1m时安装一台即可如图1;若直径大于1m时，应安装两台，此两台的安装水平位置应相差50-100mm。

2）角锥型钢板制料仓

角锥型料仓的侧角接缝处，对振动减弱较大，故应在相对侧板上各安装一台，但每台均应安装在侧板垂直中心上。侧壁板为垂直面的非对称型角锥料仓，只需安装一台即可。

3）大容量，上部为混凝土，下部为钢板制料仓

大容量料仓，常制作成上部为水泥，下部钢板制料斗。底部周长小于4m则装置1台，大于4米则每隔4-6米的间隔装置一台。

2、料仓内设置振动板

在水泥、采石、矿山等行业中所用料仓，常用全混凝土或带加强筋的钢板制作，可以用在仓内设置振动板的方法安装该装置。

对于不含细粉的粗块物料，既便是不带加强筋的料仓，也必须采用此种内设振动板的方法。无论何种形式，必须严格执行如下原则: 对于不含细粉的粗块物料，在将振动板与仓壁用螺栓连接时，应保证螺栓纵向有5mm的松动间隙，然后螺母用锁定装置固定与螺栓上。

对于除纯粗块物料之外的其它物料，应该将螺栓全部紧死，不留任何松动余地。

1）混凝土料仓

在水泥料仓的一方壁上，予留一个安装孔，在仓内设置钢板制的振动板，把振动板上部用螺栓紧固在水泥料仓仓壁上，ZFB型装置安排在振动板下部，如图所示的三分之一的板长。振动板的长度，一般与混凝土料仓侧壁纵向长度相同。

2）带加强筋钢板料仓

有些料仓用钢板带加强筋结构，这种振动防闭塞安装方法，基本与混凝土料仓相似。

3）不带加强筋钢板料仓

某些钢板料仓，在不能焊接或者特殊情况者(如内容粗块物料)也可用内装振动板，方法与带加强筋钢板相同。

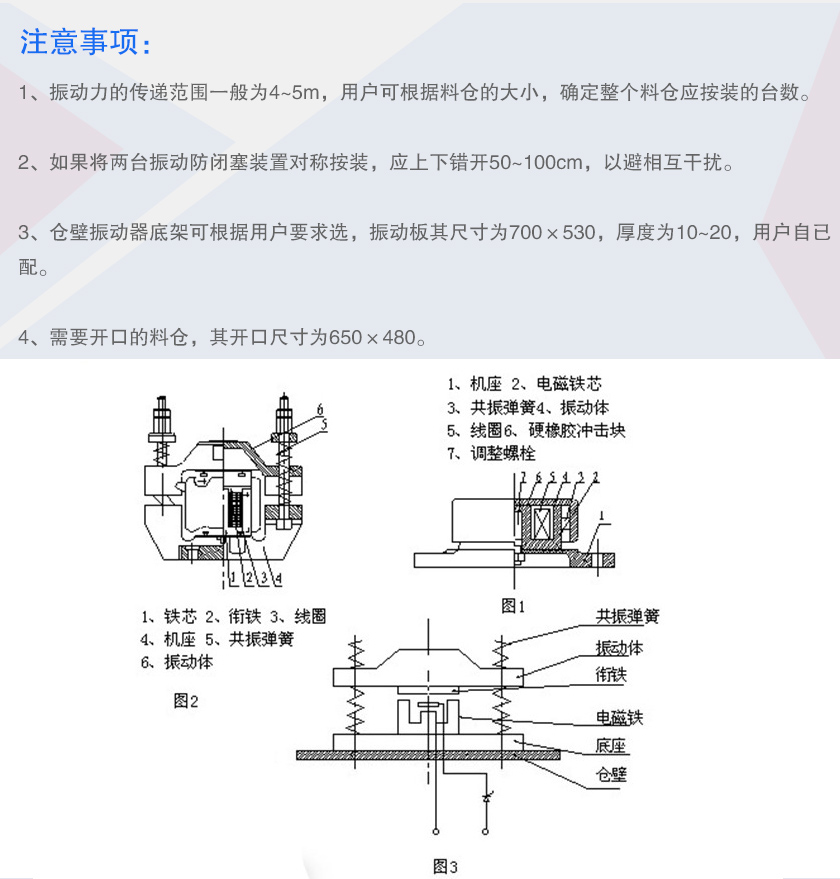

注意事项：

1、振动力的传递范围一般为4~5m，用户可根据料仓的大小，确定整个应按装的台数。

2、如果将两台振动防闭塞装置对称按装，应上下错开50~100cm，以避相互干扰。

3、仓壁振动器底架可根据用户要求选，振动板其尺寸为700×530，厚度为10~20，用户自已配。

4、需要开口的料仓，其开口尺寸为650×480。
