振动输送给料机

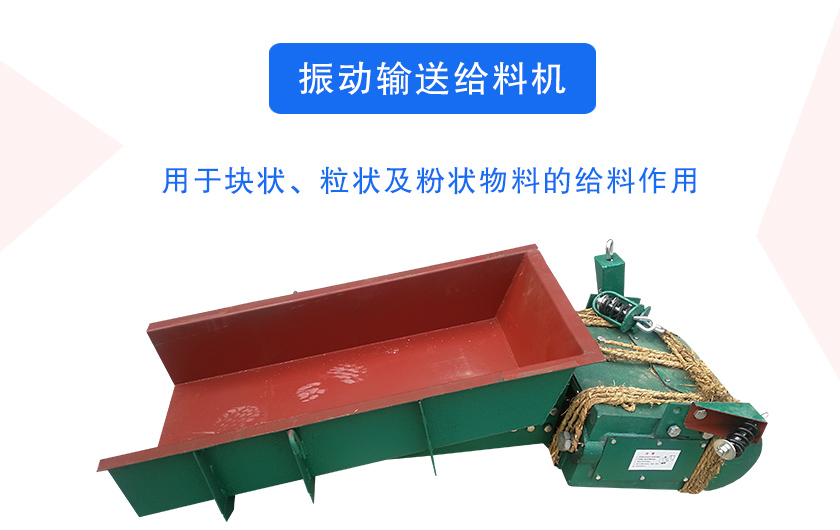

振动输送给料机简称振动给料机，振动喂料机，主要用于块状、粒状及粉状物料的给料作用，在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分。采用振动电机自同步原理，工作稳定，启动迅速。

行业应用

振动输送给料机可用于自动配料、定量包装、自动控制的工艺流程中，可实现流水作用自动化，广泛应用在矿山、冶金、煤炭、火电、玻璃、建材、轻工、化工、粮食等行业中，常与振动输送机、振动筛‘带式输送机、斗式提升机、破碎机等配套使用。

现场视频

振动输送给料机视频

突出优势

1、进料粒度为300-1200mm，给料量高可达40-600吨/时。

2、可以瞬时改变和启闭料流，给料量有较高的精度。

3、物料按抛物线轨迹连续向前跳跃运动，给料槽磨损较小。

4、可采用封闭式结构，能有效防止物料外溢或避免对周围产生污染。

结构与细节

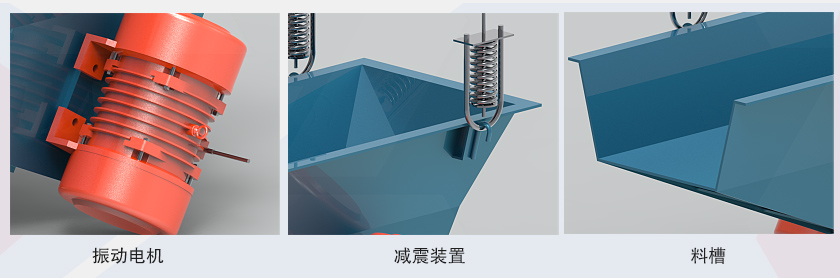

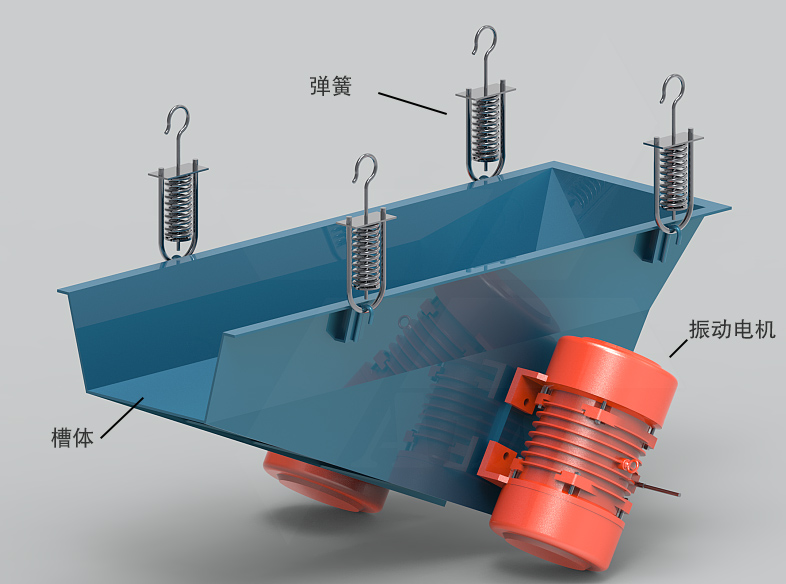

振动输送给料机由槽体、振动电机、减震装置、衬板等部分组成。

料槽：是承载构件，用来承受存仓下来的物料，可根据使用要求做成敞开式或封闭式。

减振装置：能有效隔绝设备运行振动所引起的低频草药，可有效杜绝共振现象，还可根据用户要求安装吊挂减震装置。

衬板：16Mn衬板或高分子耐磨衬板，有助于维护槽体。

工作原理

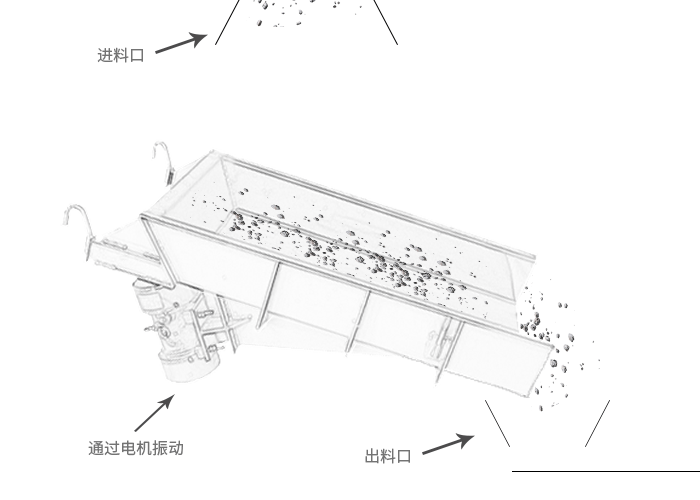

振动输送给料机的给料过程是利用振动电机驱动给料槽沿着倾斜方向作周期直线往复振动来实现的，当给料槽振动的加速度垂直分量大于重力加速度时，槽中的料倍抛起，并按照抛物线的轨迹向前跳跃运动，抛起和下落在瞬间完成，由于振动电机的连续激振，给料槽连续振动，槽中的料廉租向前跳跃以达到给料的目的。

技术参数

类型	型号	生产率(t/h)		给料粒度mm	双振幅mm	供电电压(v)	电流(A)		有功功率(kw)	配套控制箱型号	设备总重(kg)
		水平	-10o				工作电流	表示电流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2	73
	GZ2	10	14	50			3.0	2.3	0.15		146
	GZ3	25	35	75			4.58	3.8	0.2		217
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2	412
	GZ5	100	140	150			12.7	10.6	0.65		656
	GZ6	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1252
	GZ7	250	350	250			24.6	20	3	XKZ-100G3	1290
	GZ8	400	560	300			39.4	32	4	XKZ-200G3	3040
	GZ9	600	840	350			47.6	38.6	5.5		3750
	GZ10	750	1050	500			39.4×2	32×2	4×2	XKZS-200G3	6495
	GZ11	1000	1400	500			47.6×2	38.6×2	5.5×2		7680
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2	242
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2	457
	GZ5S	100	140	150			12.7	10.6	0.65		666
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1246
	GZ7S	250	350	250			24.6	20	3	XKZ-100G3	1960
	GZ8S	400	560	300			39.4	32	4		3306
封闭型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2	77
	GZ2F	8	11.2	40			3.0	2.3	0.15		154
	GZ3F	20	28	60			4.58	3.8	0.2		246
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2	464
	GZ5F	80	112	80			12.7	10.6	0.65		668
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3	1278
轻槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2	682
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3	1326
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3	1992
	GZ8Q	400	560	350			39.4	32	4		3046
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2	633
	GZ6P	75	105			380	16.4	13.3	1.5	XKZ-20G3	1238
	GZ7P	125	175				24.6	20	3	XKZ-100G3	1858
宽槽型	GZ5K1		200	100	1.5	220	12.7×2	10.6×2	0.65×2	XKZS-20G2	1316
	GZ5K2		240								1343
	GZ5K3		270								1376
	GZ5K4		300								1408
园管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2	80
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2	154
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2	234
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2	448
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2	668
特大型	GZ11-T	1000物料为煤比重0.85		300	1.5	380	47.6×2	38.6×2	5.5×2	SZK100	9800
微型	GZV1	0.1		8	1.5	220	0.08		0.005	XKZV- II	4
	GZV2	0.5		10	1.5		0.12		0.008		7
	GZV3	1		15	1.5		0.15		0.02		12
	GZV4	2		20	1.5		0.2		0.025		18
	GZV5	4		20	1.5		0.25		0.03		27
	GZVK1	5		50	1.2		0.25		0.03		17.4
	GZVK2	6		50	1.2		1.34		0.06	XKZ-5G2	45
