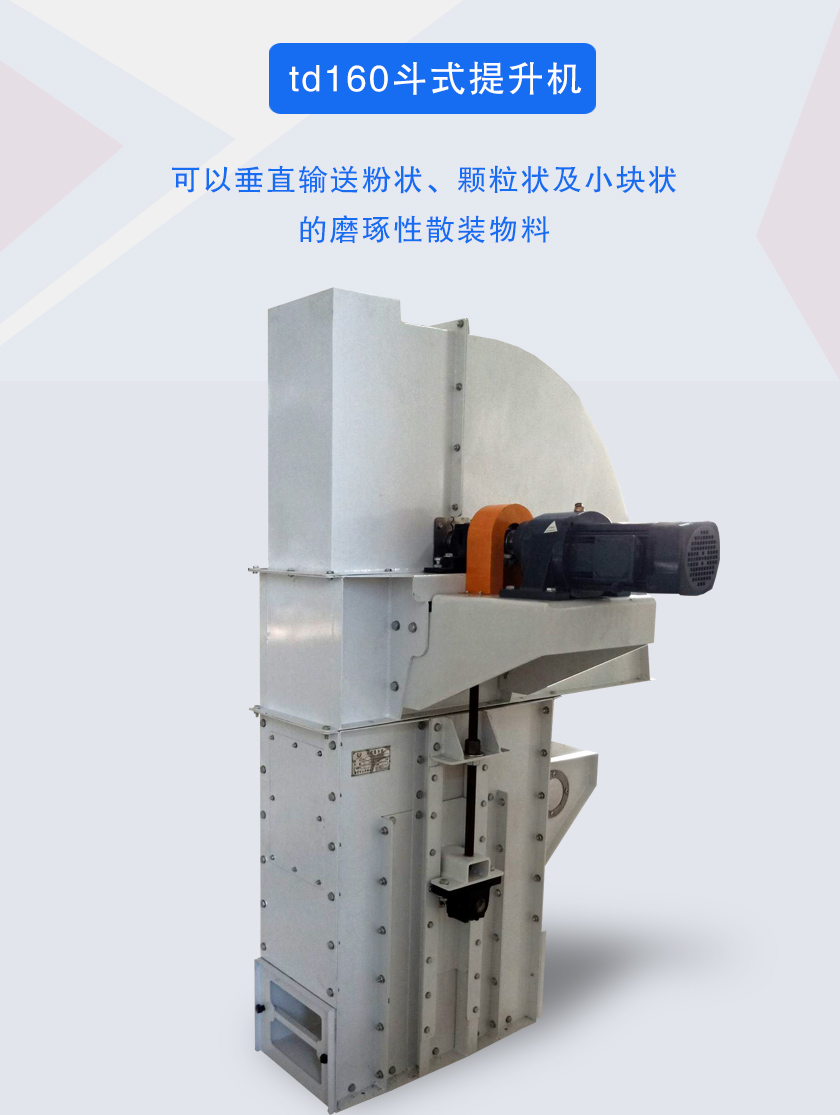

td160斗式提升机

产品介绍

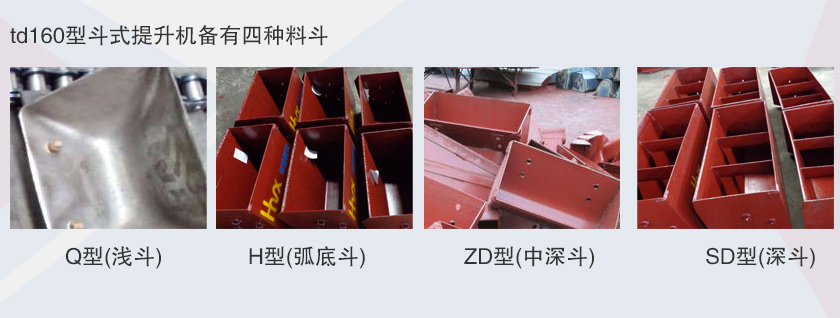

http://www.hnshusongji.com/product999.html' target='_blank'>td160斗式提升机斗宽为160mm，斗速为1.4米/秒，是一种小型td斗式提升机，可以垂直输送粉状、颗粒状及小块状的磨琢性散装物料，td160型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

行业应用

td160斗式提升机主要用于食品、化工、尖刺、冶金、煤炭等行业，适用于垂直输送粉末、颗粒、小块状或磨琢性较小的散装物料，如粮食、煤、水泥、碎矿石等物料。

突出优势

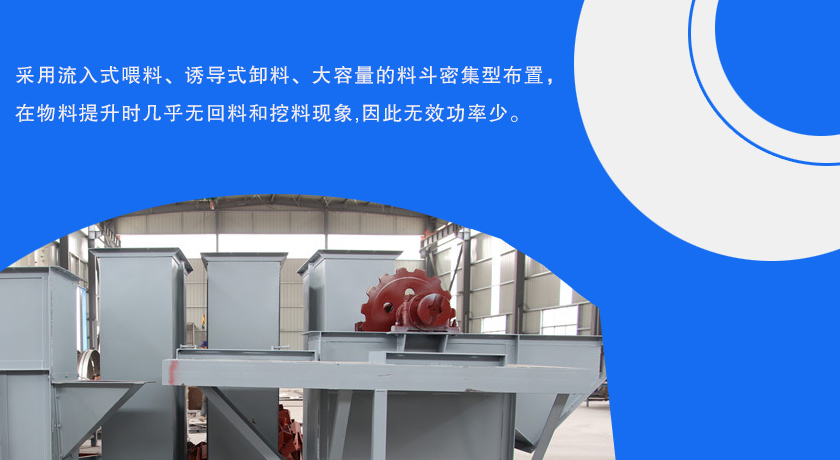

1、采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。

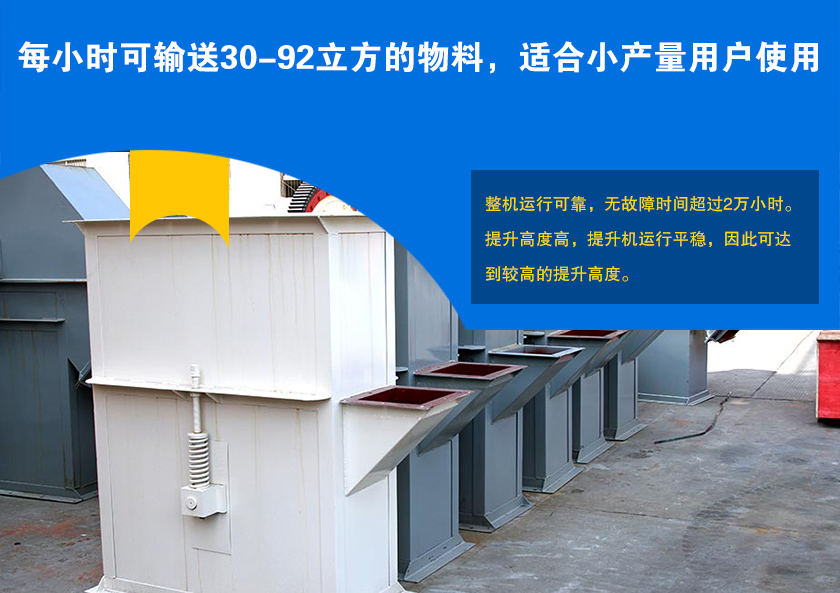

2、每小时可输送30-92立方的物料，适合小产量用户使用。

3、整机运行可靠，无故障时间超过2万小时。提升高度高，提升机运行平稳，因此可达到较高的提升高度。

4、喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

细节与结构

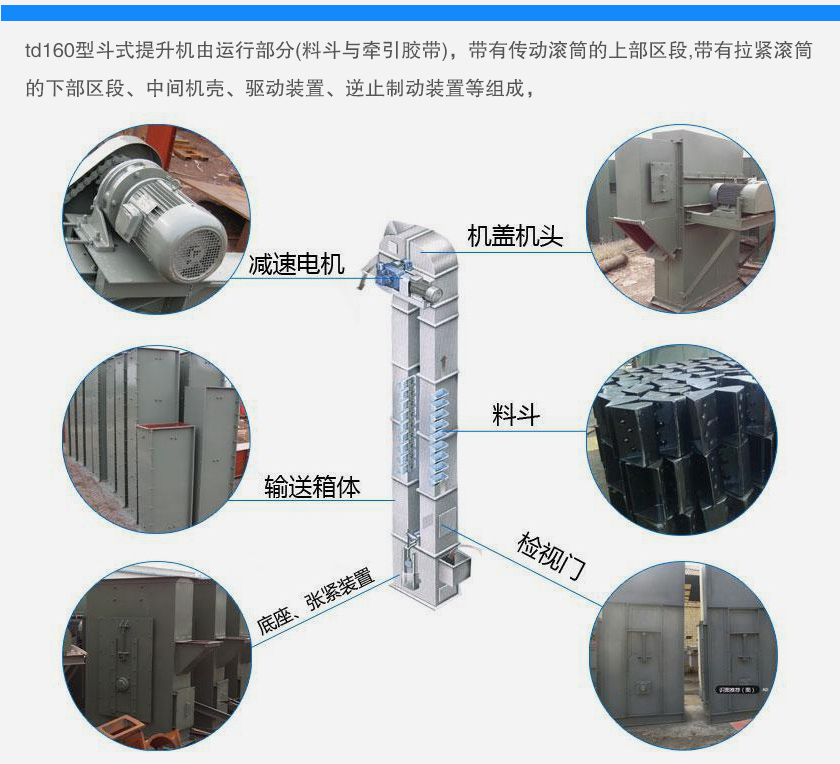

td160型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段,带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成，

TD160型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

工作原理

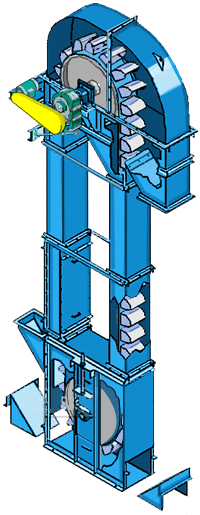

td160斗式提升机牵引件为橡胶带，料斗以一定的间隔固定在橡胶带上，橡胶带分别绕过提升机头部和底部的滚筒，构成具有上升有载分支和下降无载分支的闭合环形系统；工作时，布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗，物料从提升机底部的进料口进入料斗，料斗将物料提升至头部的卸料口，在离心力和重力的共同作用下，料斗中的物料经卸料口卸出。

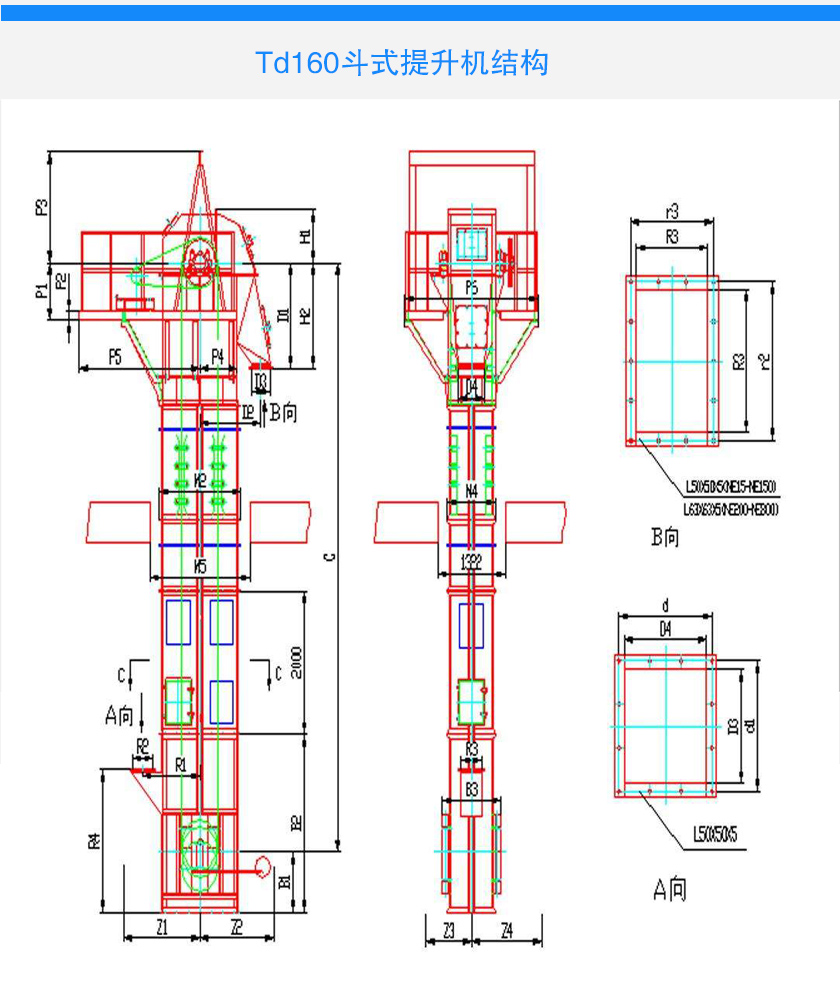

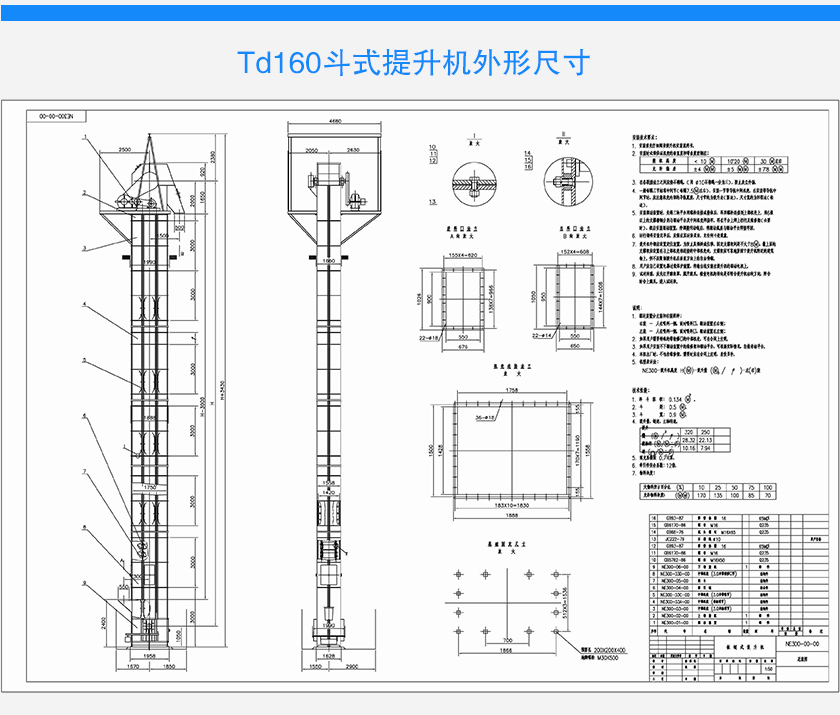

td160斗式提升机外形尺寸

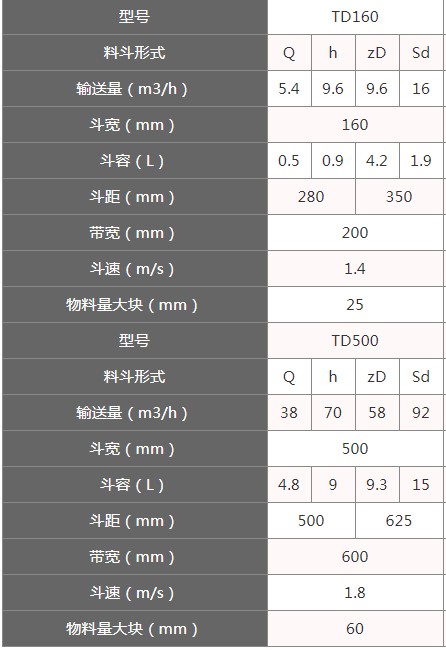

技术参数

说明：

1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、斗提机料斗用途为：

浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
