NE板链提升机的规格型号和具体尺寸参数介绍

发布时间：2023-06-30 09:14:51 作 者：袁封雪

NE型板链斗提机是TB型垂直斗式提升机的升级版，其采用先进的板链技术使输送提升更加，且能耗低，使用寿命长。空口白话没有实际意义，下面我们给出NE型板链斗提机的规格型号和具体尺寸参数，用事实说话。

一、NE型板链斗提机规格型号

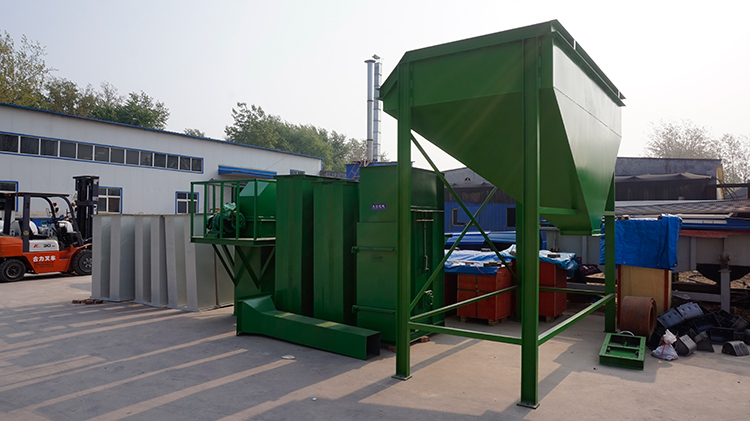

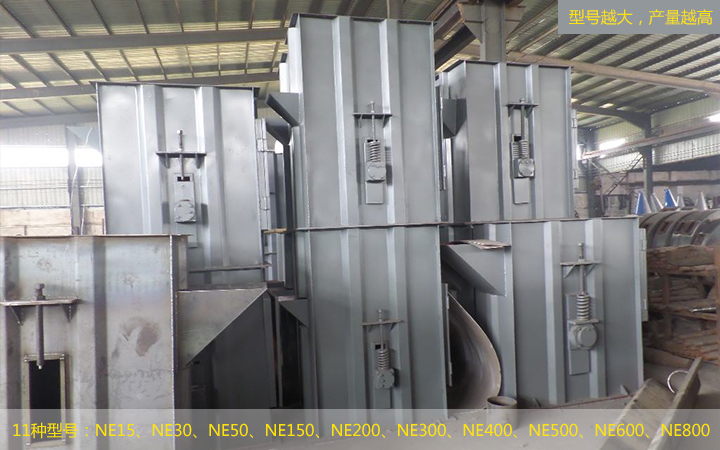

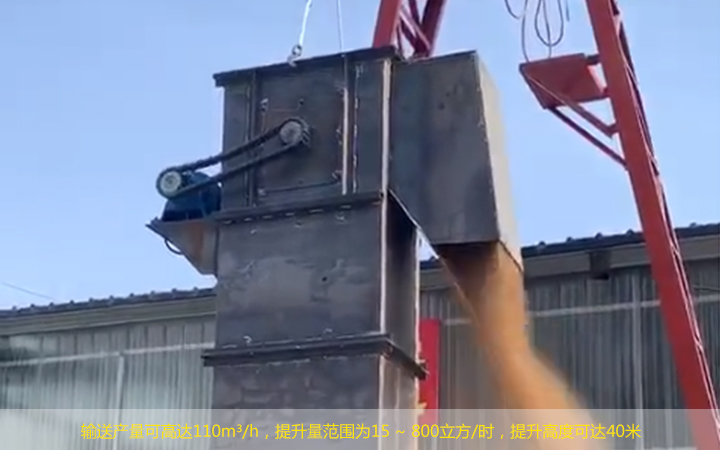

Ne板链提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。型号越大，代表的输送产量约高。其输送产量可高达110m³/h，提升量范围为15 ~ 800立方/时，提升高度可达40米。客户可根据自己实际需要输送提升物料量来决定选择何种型号的Ne板链提升机。

以下是Ne板链提升机的技术参数表：

型号	提升能力 （m³/h）	斗速（m/s）	主轴转数（n/min）	料 斗			链条节距  (mm)	运行部件重量(Kg/m)	物料块度(mm)
				容积  （L）	斗宽  (mm)	斗距  (mm)
									允许所占百分比%
									10	25	50	75	100
NE15	15	约0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	约0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	约0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	约0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	约0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	约0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	约0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	约0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	约0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	约0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	约0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

二、NE型板链斗提机尺寸

Ne板链提升机分为到单排链和双排链，NE30及以下采用单排链，NE50及以上采用双排链，NE30和NE50节距一样，但是外观不一样,NE50的箱体要长一些。其主要有：内外链板、滚子、套筒、销轴、销钉等配件。板链外板的六孔板对应料斗的安装尺寸。

以下是NE型板链斗提机尺寸表：

斗提机型号		TD100	TD160	TD250	TD315	TD400	TD500
轮廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865
整机结构	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500
地脚孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22
上、下部机壳及外形轮廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000
中部机壳	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18
