混凝土输送方式有哪些？混凝土输送机选型

发布时间：2020-09-29 15:09:53 作 者：大汉机械 点击: 次

在工业行业的施工生产中，混凝土输送变得越来越重要了，那么混凝土输送方式有哪些呢，又是如何选型的呢？本文将为您详细介绍：

混凝土输送方式有几种

混凝土输送方式分类：地面输送、垂直输送、楼地面输送。

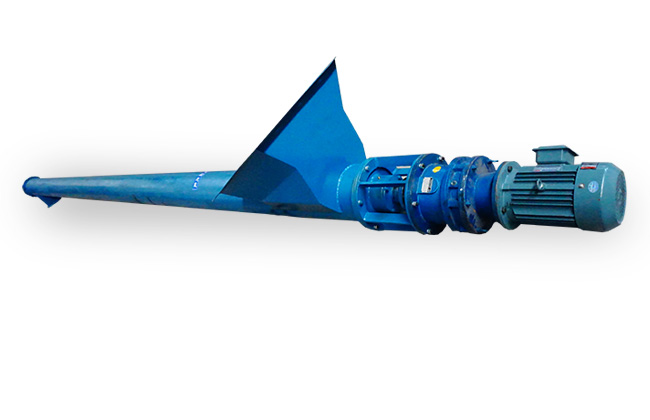

1、混凝土地面运输方式——无轴螺旋输送机

如运输预拌混凝土、混凝土来自现场搅拌站，多采用混凝土无轴螺旋输送机。

混凝土无轴螺旋输送机选型须知

1、无轴设计，可防止混凝土输送过程中因粘稠性导致堵塞，降低停机风险。

2、输送过程中还可对物料进行搅拌、混合、加热和冷却，在运输过程中保持混凝土的均质性，不发生离析现象，避免混凝土结块。

3、可水平、倾斜、垂直输送，可在螺旋输送机中间装料和卸料。

4、输送方向可逆向输送，也可以向相反两个方向输送。

5、通过装卸闸门可调节物料流量，噪音低，使用寿命长。

6、单机输送长度可达60米。并可根据用户需要，采用多级串联式安装，输送长度更长。

温馨提示：输送过程中物料容易破碎，使用中要保持料仓的密封性及螺旋与料槽间要有适当的间隙，输送距离不易过长，如果输送距离过长，角度不易过高，尽量不要超过15°。

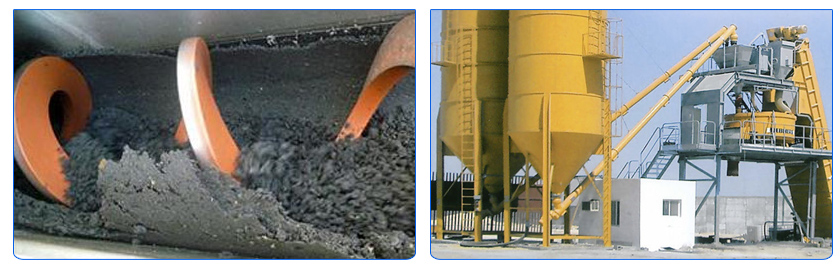

混凝土无轴螺旋输送机视频——具备混合、、冷却、搅拌功能，不结块、不堵料

混凝土无轴螺旋输送机型号及参数

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

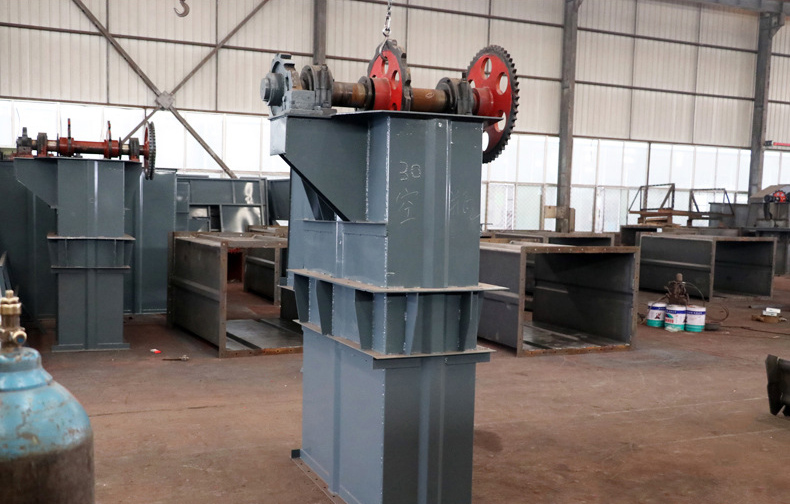

2、混凝土垂直运输方式——斗式提升机

水泥搅拌站中袋装水泥，需要将袋装水泥拆包后利用斗式提升机提升到粉料罐中。混凝土垂直运输多采用快速提升斗。

混凝土斗式提升机选型须知

1、机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

2、留入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和余料现象。

3、垂直提升高度可达40米，输送量每小时可达400立方/时。

4、整机运行的可靠性，无故障时间超过2万小时。

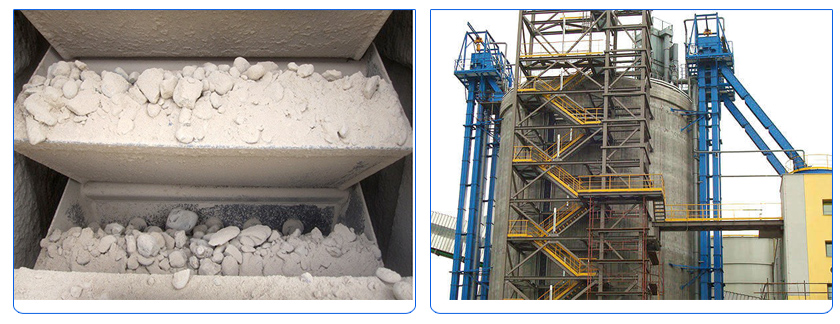

混凝土斗式提升机垂直提升现场

混凝土斗式提升机型号及参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
带宽（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大块（mm）	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
带宽（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大块（mm）	60				70			25		35		45		55

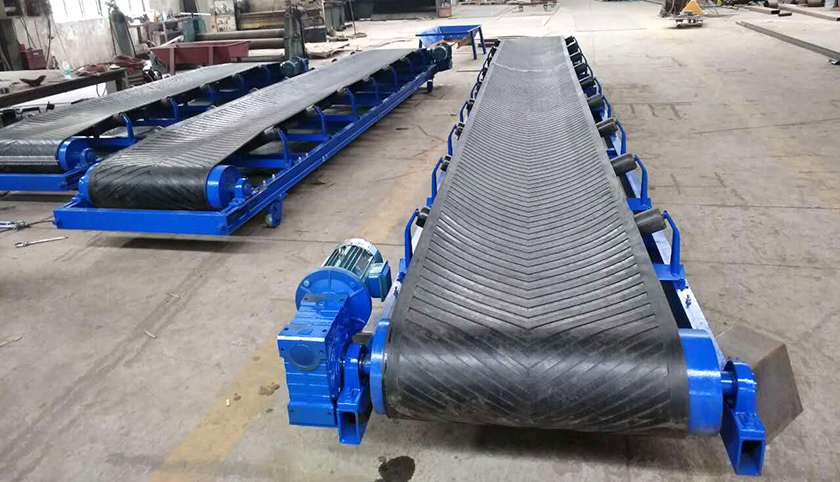

3、混凝土楼地面输送方式——皮带输送机

混凝土皮带输送机选型须知

1、种类多，有水平移动式，伸缩式，大倾角挡边带式，可根据现场作业环境选择适合的样式。

2、混凝土皮带输送机输送距离长，造价比较便宜。

3、输送线路可以呈水平、倾斜布置或在水平方向、垂直方向弯曲布置，因而受地形条件限制较小，斜坡道运输时，应采用较小的坡度，向上输送时坡度不应大于14°～16°，向下输送时，坡度不应大于6°～8°。

4、带宽500、650、800、100、1200、1400mm等，输送高度可以达到203米，输送量范围在30~3000吨/时之间。

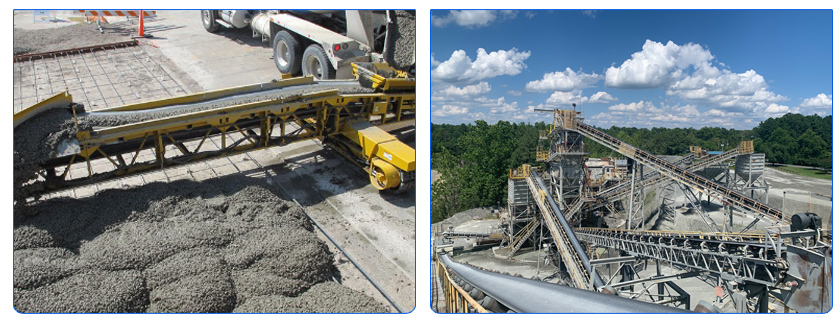

混凝土皮带输送机—可根据用户现场的实际情况设计输送线路，可适用于各种复杂的工况

温馨提示：皮带运输机的极限速度，以不超过1.2m/s为宜，以避免因转速太快而造成混凝土产生分离现象。混凝土皮带输送机缺点是胶带受磨损，摩擦力大，设备费用较大，输送过程物料可能会外泄，如果坡度较大，可选用大倾角挡边带式输送机，物料重量不宜过重。含水量不宜过高。

混凝土皮带输送机型号及参数:

宽度 (mm)	输送长度(m) 功率(kw)			输送速度 (m/s)	输送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

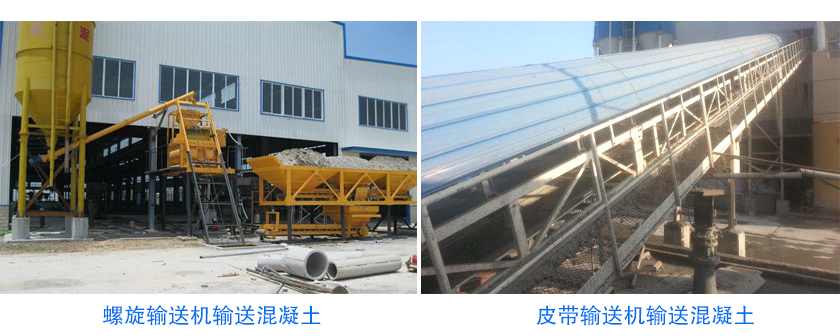

混凝土输送机现场

以上就是小编为大家介绍的混凝土输送机的两种输送方式了，还请大家根据现场作业与物料实际运用情况，选择适合自己使用的混凝土输送设备。
