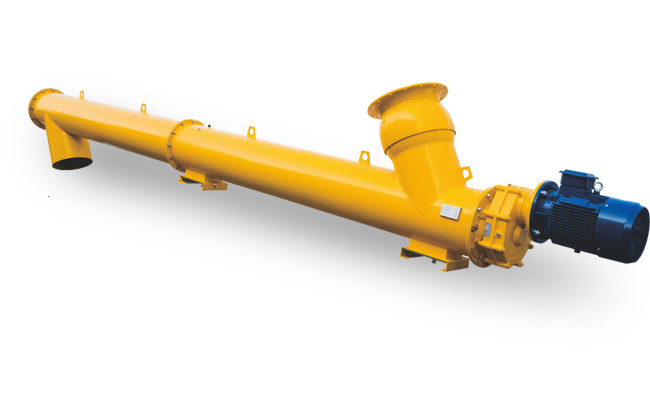

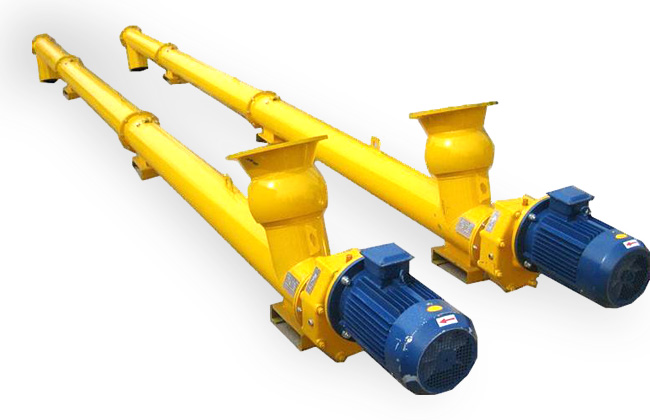

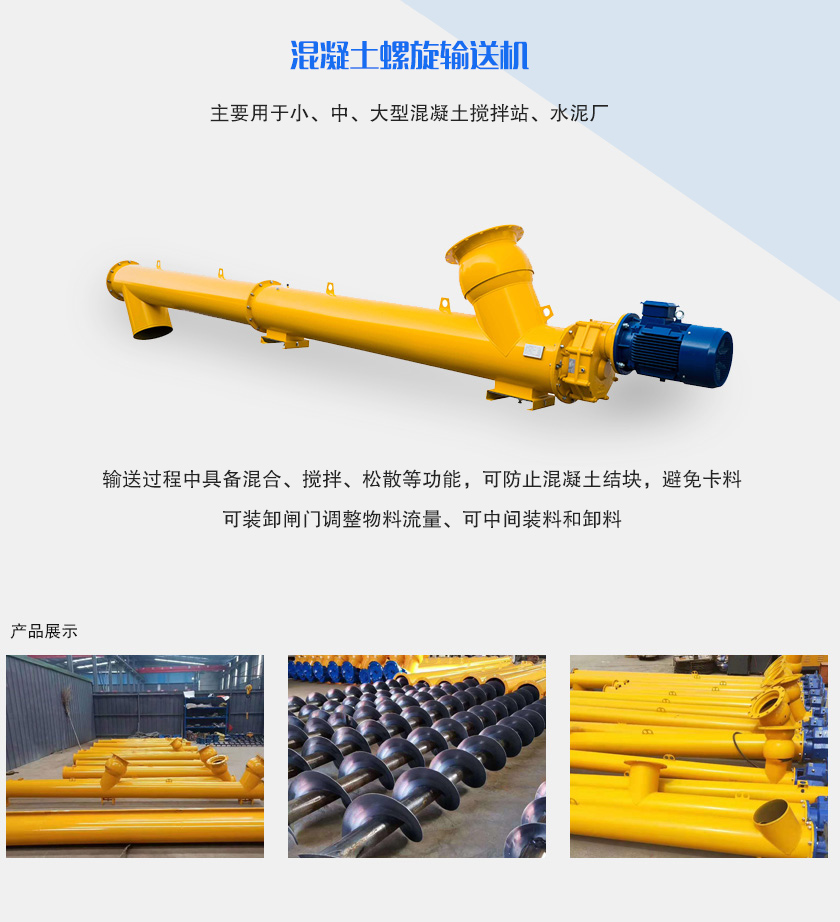

混凝土螺旋输送机常用于搅拌站中,是一种封闭管内利用旋转连续螺旋叶片带推送物料的输送机械,不宜输送粘性大、易结块、纤维等原料,可水平或倾斜式输送,组合灵活,可配套多种设备使用。

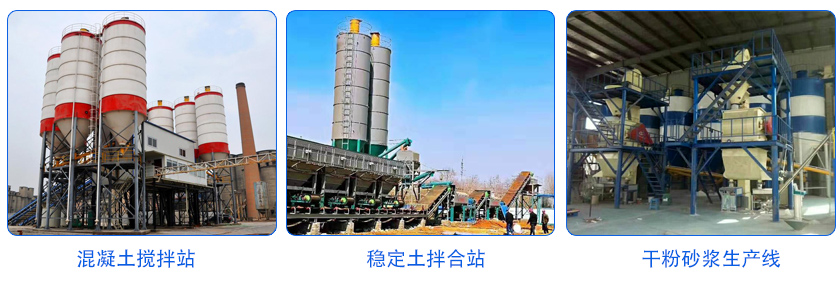

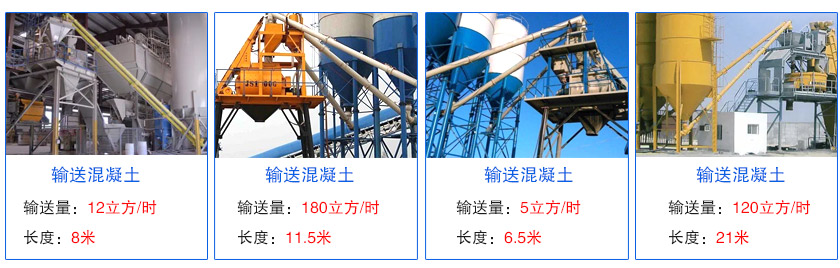

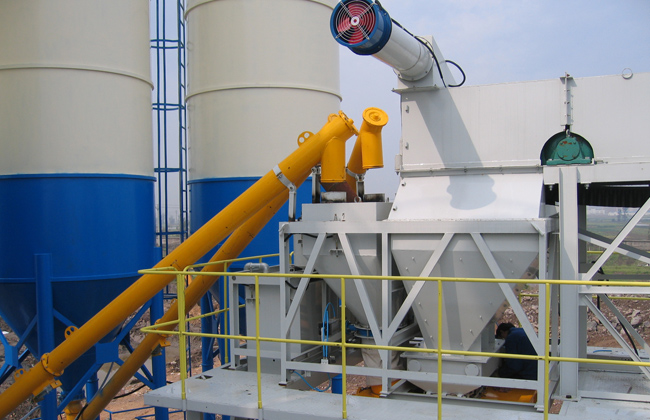

混凝土螺旋输送机——用于大型混凝土搅拌站、稳定土拌合站中混凝土集料水泥及掺合料的输送
小型混凝土螺旋上料机——可根据现场水平或倾斜布置,全密封结构,防止物料受潮或对环境造成污染

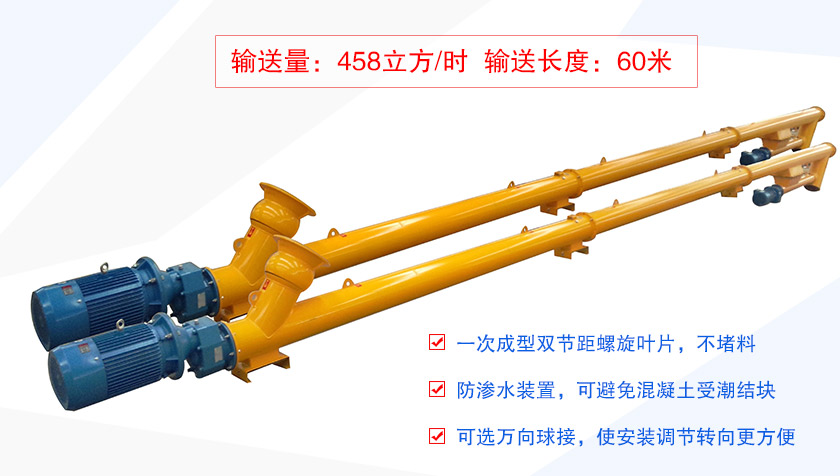

1、每小时输送量可达458立方,输送长度可达60米;采用多级串联式安装,输送距离更长;
2、中间装料和卸料,输送方向可逆向,也可同时向相反两个方向输送;
3、输送过程中还可对物料进行搅拌、混合、加热和冷却等作业,避免混凝土在输送过程中结块;
4、可通过装卸闸门可调节物料流量,操作简便;
5、全密闭结构,降低了粉尘对环境的污染。

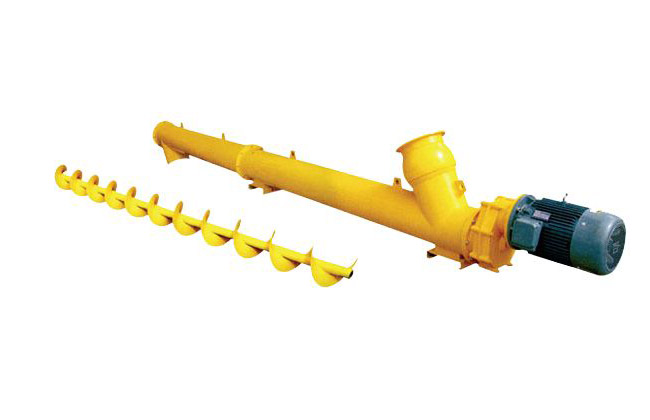

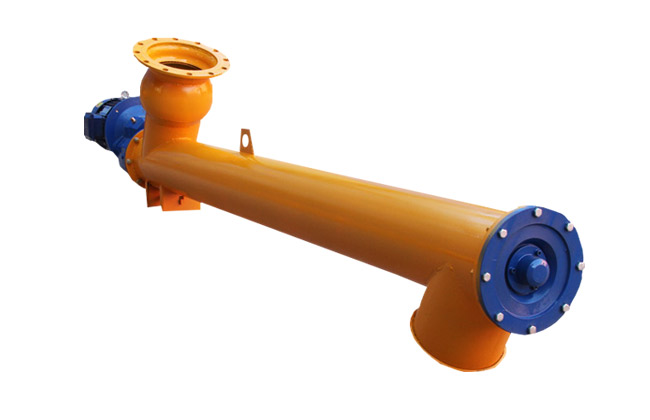

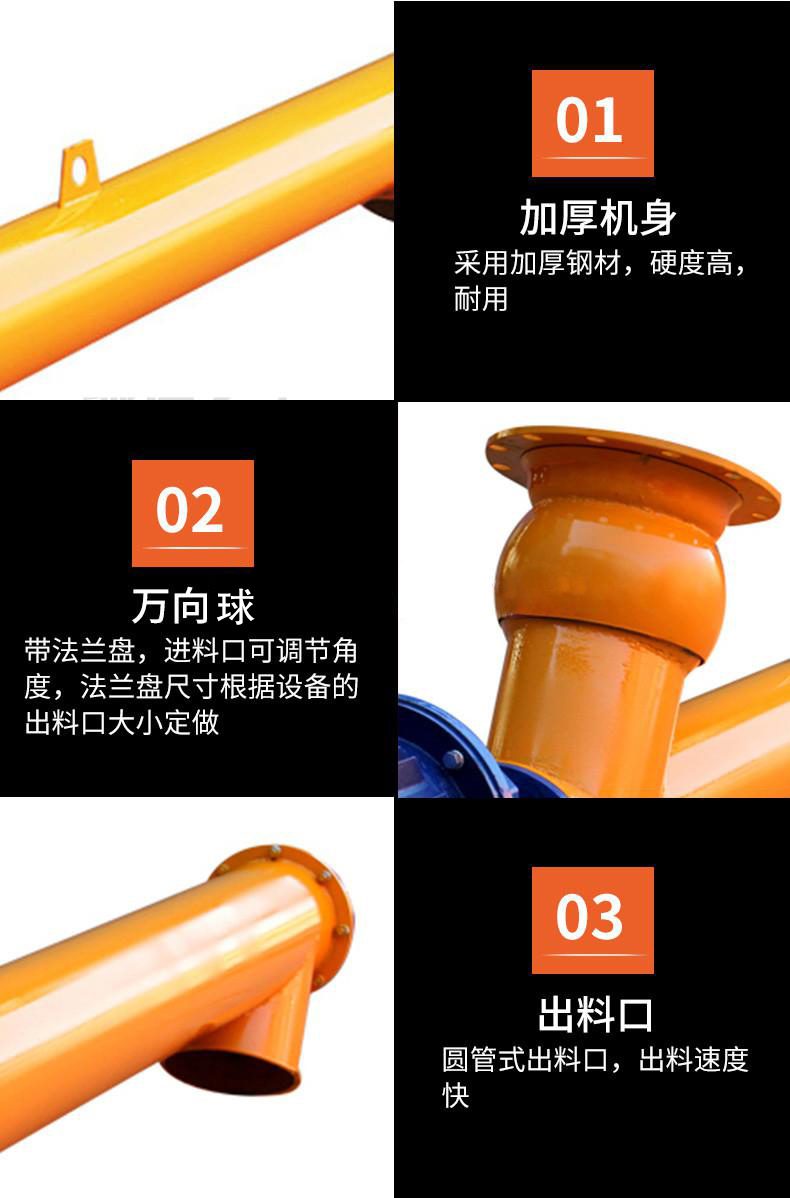

混凝土螺旋输送机主要由驱动装置,机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。
驱动装置:由电机与减速器组成。
专用减速器:设有止退结构,完全可以适用于大倾角的推力输送。
螺旋叶片:变螺距设计,转速快。
当混凝土螺旋输送机启动后带动螺旋轴转动,由于物料的重力及其与槽体壁所产生的摩擦力,使物料只能在叶片的推送下沿着输送机的槽底向前移动,其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。

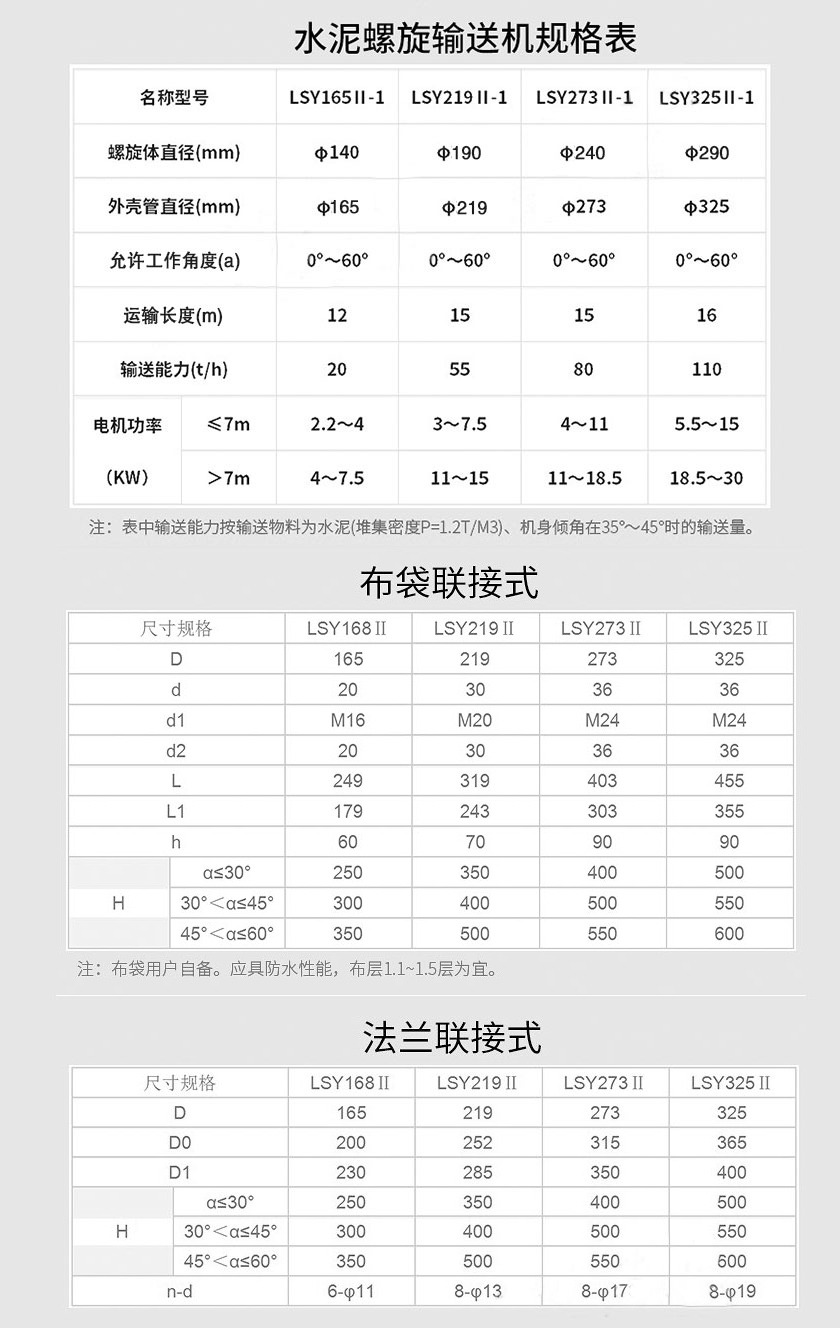

LS型 |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
GX型 |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
螺旋直径(mm) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
螺距(mm) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
转速(r/min) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
输送量QΦ=0.33(m3/h) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
功率Pd 1=10m(KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
功率Pd 1=30m(KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
转速(r/min) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
输送量QΦ=0.33(m3/h) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
功率Pd 1=10m(KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
功率Pd 1=30m(KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
转速(r/min) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
输送量QΦ=0.33(m3/h) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
功率Pd 1=10m(KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
功率Pd 1=30m(KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
转速(r/min) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
输送量QΦ=0.33(m3/h) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
功率Pd 1=10m(KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
功率Pd 1=30m(KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |
混凝土搅拌站中的螺旋输送机在输送物料的同时,对物料颗粒进行切碎和分离;所以适合于输送内聚力小的的物料,或是不需要保持原有形状的的物料。同质的物料更易于处理,这样避免了不同形状的物料在叶片和料槽中发生楔入,从而堵塞螺旋输送机。 从结构上来说,螺旋输送机不能使运送的物料完全清空;在输送机的叶片和料槽内总有一些残余物料。因此,混凝土搅拌站由螺旋输送机运送的物料必须及时清理。
1、每周有必要将水泥仓顶除尘设备中的振荡器振荡屡次,将除尘袋(滤棒)上粘灰清掉,保证跑气疏通。
2、进料口输送管内壁、螺旋输送机出料口每周有必要全部整理一次,避免硬结块和杂物堵卡和出料缺乏毛病。
3、较长时刻不运用需放空螺旋机内的水泥。
4、螺旋输送机头部外球轴承处、中部支承轴承处每四小时有必要注润滑脂一次,尾部变速箱首次换油时刻为作业500小时,今后每年替换一次润滑脂。
1、在进行物料运送时,不要混入坚固的大颗粒物料
2、一星期查看一次减速箱的工作、密封、光滑情况,有无呈现异响、漏油等景象
3、油量缺乏要及时弥补,但不得超过油位线。
4、每月要查看一次整机联合紧固情况。
5、减速箱在工作100小时后,需要替换新光滑油,而且今后每运用1000小时后都需要替换一次。
