产品概述

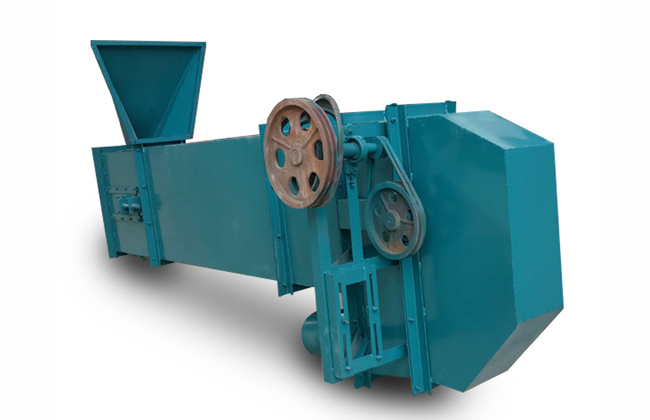

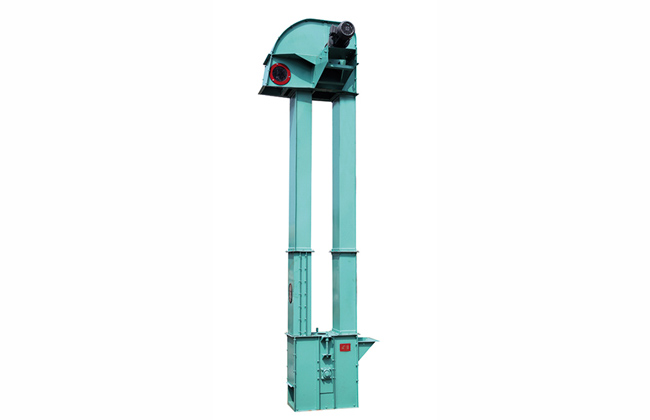

HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状及小块状物料，物料温度不超过250℃，输送高达40米。环链斗式提升机采用掏取式装料、混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部采用重力自动张建装置，避免打滑和脱链。

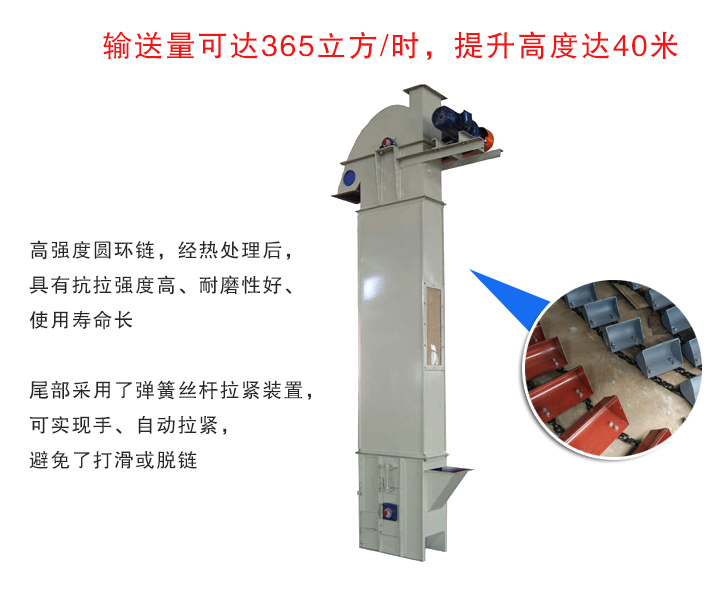

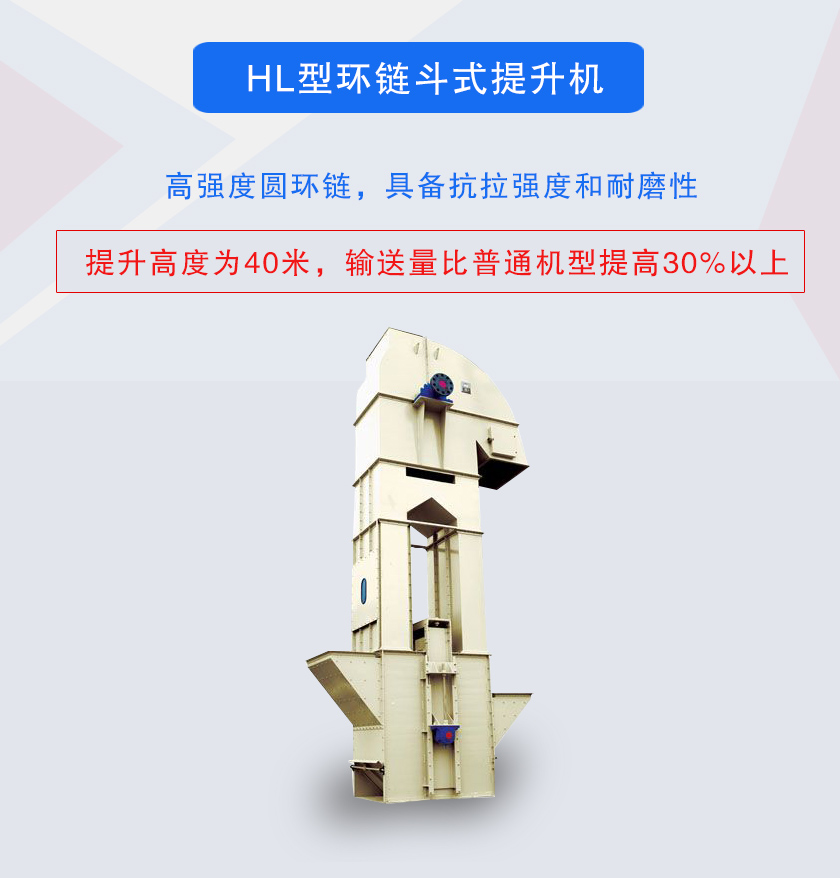

TH型环链斗式提升机高强度圆环链，具备抗拉强度和耐磨性

产品分类

1、材质分类

碳钢：采用Q235碳钢材质，适合对耐腐蚀要求和卫生要求不高的物料使用，成本较低。

不锈钢：采用SUS304/316不锈钢材质，具有耐酸、碱、盐等腐蚀，高温下抗氧化、硫化、氯化、氟化、干净卫生等特点。

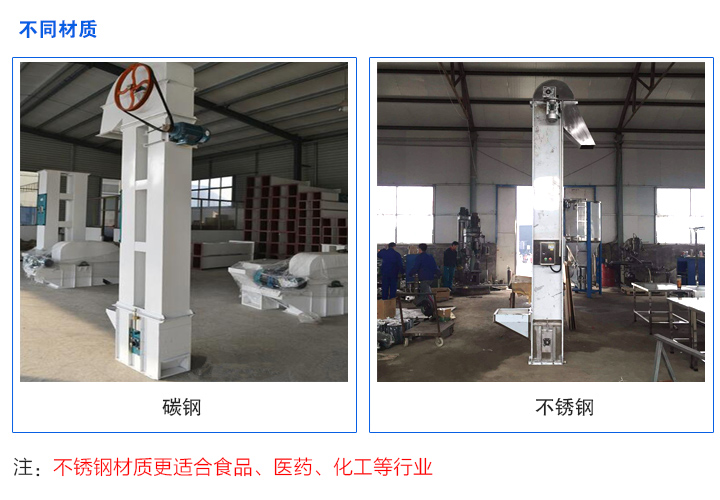

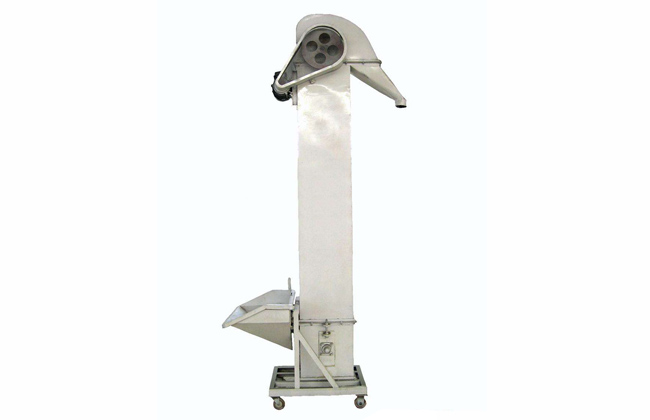

不同材质

2、外形分类

单通道：中间一个箱体，单通道环链斗式提升机是料斗的上行和下行都是在一个机壳通道内。

双通道：中间两个箱体，上升通道和下降通道分别独立，不宜荡料，提升效率高，提升量要比单通道垂直提升机提升量高30%左右。

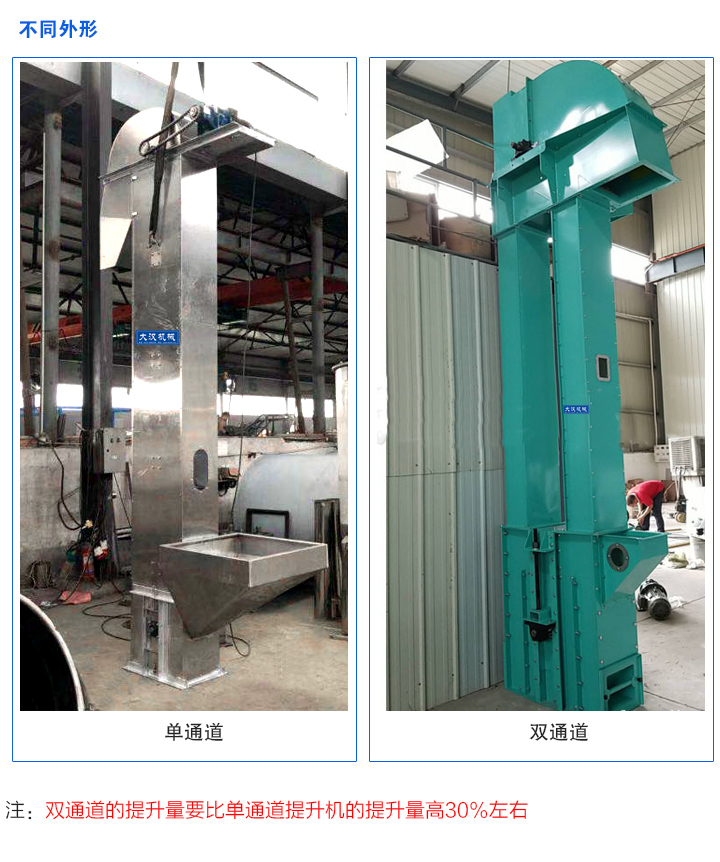

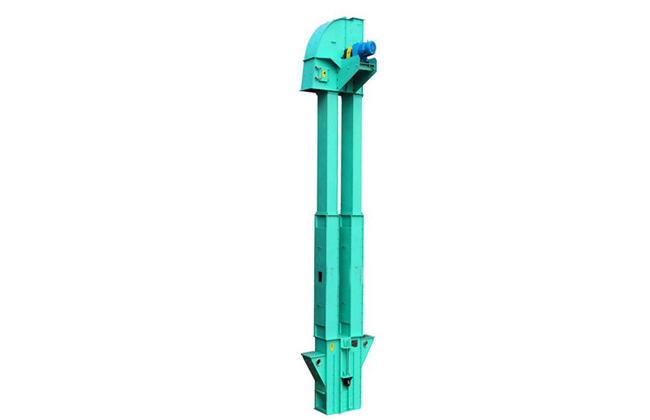

不同外形

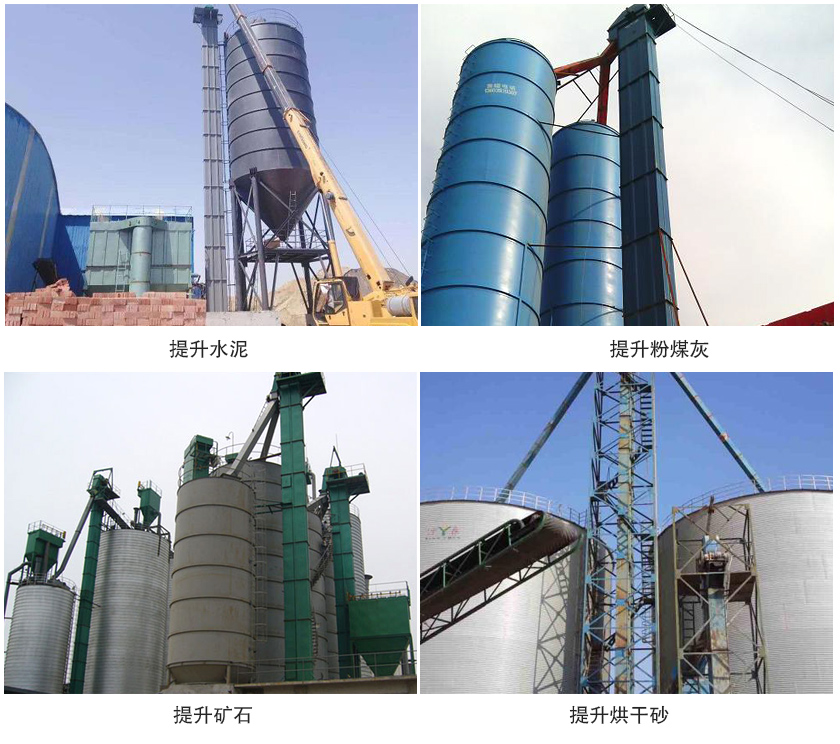

行业应用

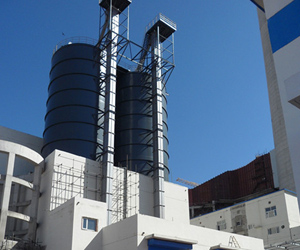

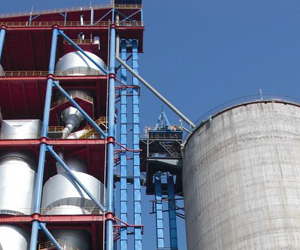

水泥生产线熟料输送
混凝土搅拌站粉料输送

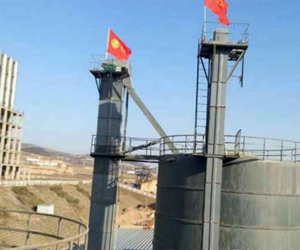

矿石矿粉装罐上料
选矿厂碎矿石输送

HL环链型斗式提升机是生产线中常用的斗式提升机设备，适用于输送堆密度不大于1.5t/m3的物料的粉状、粒状、小块状的磨琢性较大的物料，如粮食、煤、水泥、碎矿石、化肥等，提升高度高达40米，物料的温度不得超过250℃。

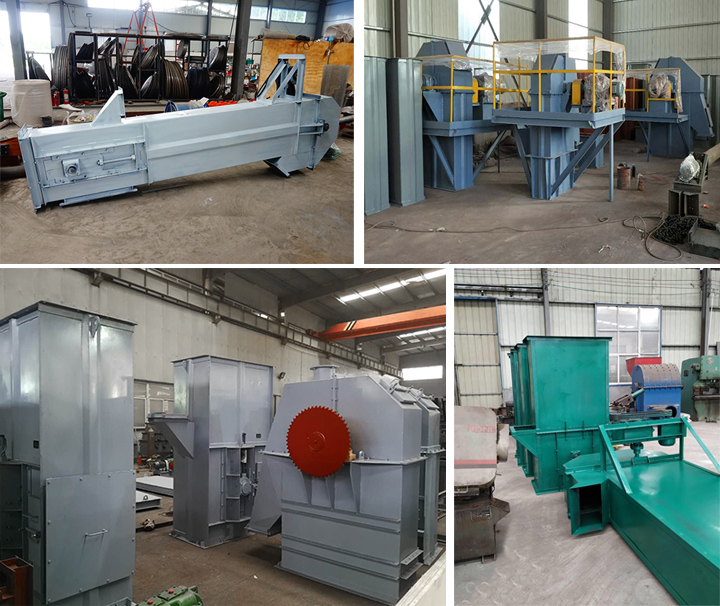

现场视频

环链斗式提升机适用于各种散状物料垂直提升，物料温度≤250℃

产品特点

1、运行平稳、输送效率高。

2、料斗形式多，可根据物料性质选用。

3、适应性强、安装维修方便、使用寿命长。

4、整机体积小、转速高、可确保快速均匀输送。

细节与结构

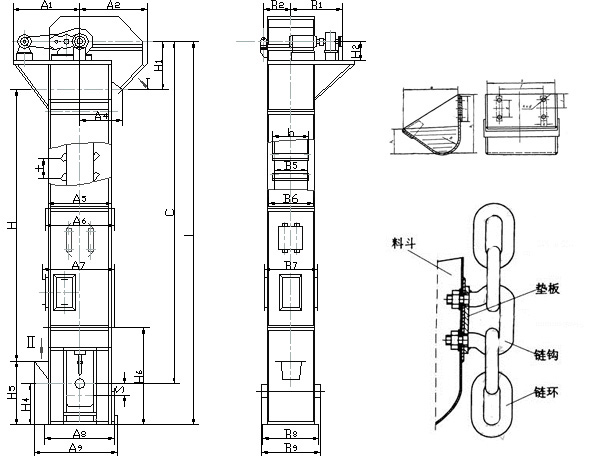

环链斗式提升机结构

HL型环链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用圆环链条组成,链条抗拉强度高、耐磨性好。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

TH环链斗式提升机有两种料斗

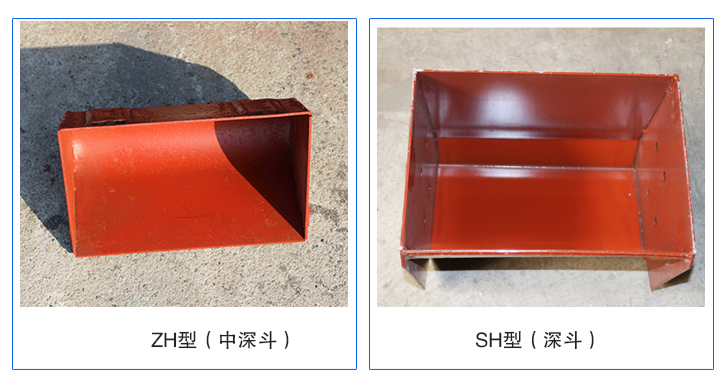

料斗分类

TH型斗式提升机 ——ZH型（中深斗）一般使用于输送湿的、结块、较难抛出的物料，如湿砂、型砂、化肥、碱粉等。

TH型斗式提升机 ——SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

工作原理

环链斗式提升机工作原理

我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用"掏取法"进行装载，"离心投料法"卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用"掏取法"进行装载，"离心投料法"卸料。HL型斗式提升机的牵引机构是两根环形链条。

技术参数

项目
		HL300				HL400
		S制法		Q制法		S制法		Q制法
输送能力，平方米/小时		28		16		47.2		30
料斗容量，升		5.2		4.4		10.5		10
斗距，毫米		500		500		600		600
运行部分（料斗牵引链条）公斤/米		24.8		24		29.2		28.3
牵引链条	型式	锻造环形链
	圆钢直径（毫米）	18				18
	节距（毫米）	50				50
	破断强度（公斤）	12800				12800
料斗运动速度（米/秒）		1.25				1.25
传动链条轴转数（转/分）		37.5				37.5
输送物料的散状比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23	8	26	7.6
1.6		31	9.7	39	5.3	18.5	8.4	22	8.2
2.0		24	9.7	29	5.35	15	8.6	18	8.4
传动装置制法		C1	C2	C3	C4	C1		C2
圆柱齿轮减速机	传动装置右装	JZQ400—IV—3U				JZQ400—IV—3U
	传动装置左装	JZQ400—IV—4Y				JZQ400—IV—4Y
电动机型号		Y132M2—6	Y160M—6		Y160L—6	Y160M—6		Y160L—6
传动装置功率（千瓦）		5.5	7.5	7.5	7.5	7.5		7.5
棘轮制动装置（齿轮X模数）		6X18	6X18	8X15	8X15	6X18		8X15
传动装置重量（公斤）		628	702	870	885	902		917
物料的块度(毫米)		25		35		45		55

型号	输送量		料斗			传动链轮转速 r/min	牵引部件
	Zh m3/h	Sh m3/h	容积(L)		斗距 mm		环链规格	环钩规格	载荷 KN
	Zh m3/h	Sh m3/h	Zh	Sh	斗距 mm		环链规格	环钩规格	载荷 KN
TH160	8	10	1.2	1.9	355	65.8	Φ12×45-7	Φ12×40-M14	≥250
TH250	30	48	3	4.8	512	46.8	Φ18×64-7	Φ18×64-M14	≥320
TH315	37	58	3.7	5.8	512	42.5	Φ18×64-7	Φ18×64-M14	≥320
TH400	58	92	5.9	9.4	512	37.6	Φ18×64-7	Φ18×64-M14	≥320
TH500	81	129	9.3	15	688	35.8	Φ22×86-7	Φ22×86-M18	≥480
TH630	144	207	14.6	23.5	688	31.8	Φ22×86-7	Φ22×86-M18	≥480

说明：

1.订货时除注明型号外，必须提供提升高度数据。

2.深斗式料斗适用于干燥松散物料，浅斗式料斗适用于潮湿粘性物料。

客户案例

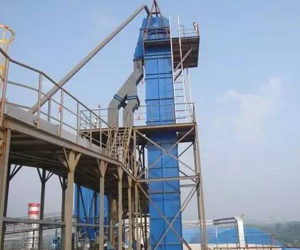

环链斗式提升机案例

采购指南

环链斗式提升机安装说明书

您在采购环链斗式提升机时，请将您需要的规格、型号告知生产厂家销售人员，他们会问提供详细报价作为参考依据，如果您对本设备不是很了解时，可将提升物料颗粒度大小，有无粘度，含水大小与提升量和提升高度，使用工况与安装环境告知我公司销售或技术人员，他们会帮您选型一款符合现场使用要求的环链斗式提升机。
