斗式提升机型号与参数一文主要围绕环链斗式提升机、板链斗式提升机、皮带斗式提升机、z型斗式提升机四种类型为大家介绍。
环链斗式提升机采用离心重力抛料与掏取方式装载卸料,提升料斗把煤粉、水泥、碎石、砂子、化肥、粮食等潮湿或粘度不大的粉状、粒状、小块状物料在下面舀起,随输送链提升到顶部,绕过顶轮后向下翻转,把物料抛向下方设备。环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。
板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料,链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
型号 | 提升量(立方/小时) | 物料*大块度 | ||||
占百分比 % | ||||||
10 | 25 | 50 | 75 | 100 | ||
NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 60 | 75 | 58 | 47 | 40 |
NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
皮带斗式提升机用的胶带传动来提升物料,适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度40m。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。其特点是:结构简单、运行平稳、挖取式装料、离心重力式卸料、物料温度不超过60℃。
型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |

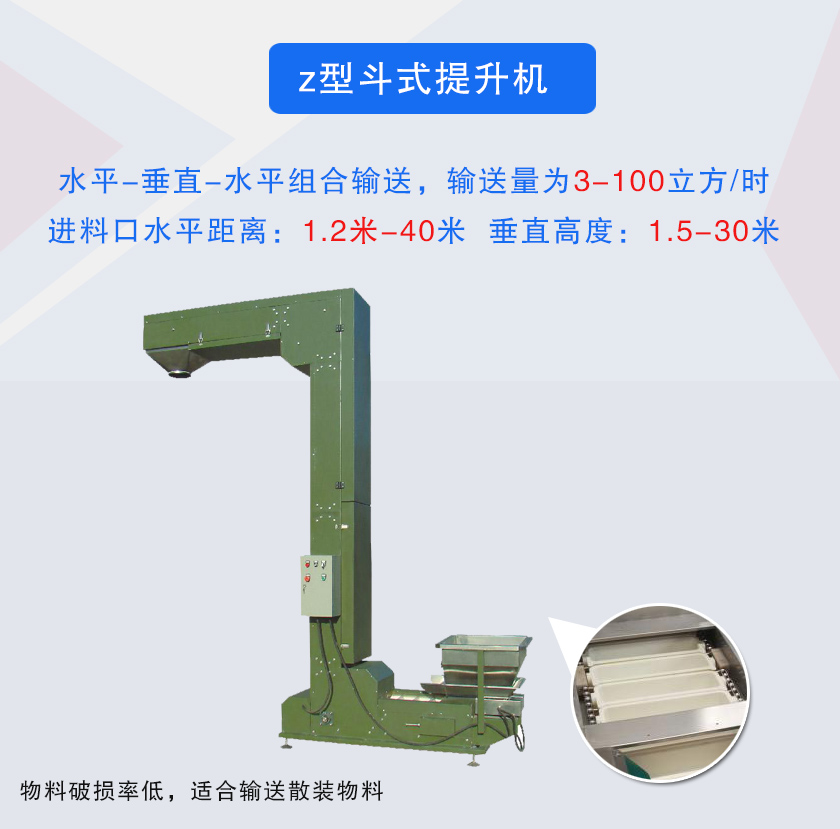

z型斗式提升机又叫转斗式提升机,能水平——垂直——水平组合输送,可以单点或多点加料,通过卸料装置完成单点或多点卸料可以输送各种粉状物料和颗粒状物料,比较适合输送非黏性物料。具备占地面积小、提升高度大、密封性能好、物料无破损的特点。
型 号 | ZD-3 | ZD-6 | ZD-10 | ZD-15 | ZD-20 | ZD-25 | ZD-30 | ZD-35 | ||
输送量 | 100% | m³/h | 6 | 15 | 22 | 30 | 45 | 56 | 68 | 80 |
75% | 4.5 | 11 | 16.5 | 22.5 | 33.5 | 42 | 51 | 60 | ||
料斗 | 斗容 | L | 3 | 6 | 10 | 15 | 20 | 25 | 30 | 35 |
斗宽 | mm | 370 | 470 | 870 | 500 | 560 | 690 | 815 | 940 | |
斗距 | mm | 228.6 | 330 | |||||||
链条 | 节距 | mm | 38.1 | 66 | ||||||
条数 | —— | 2 | ||||||||
单条链条破断载荷(kv)(最小值) | —— | 37.6 | 90 | |||||||
链轮 | 齿数 | —— | 26 | 22 | ||||||
节圆直径 | mm | 316.09 | 463.75 | |||||||
料斗运行速度 | m/s | ≤0.3 | ≤0.25 | |||||||
传动轴转速 | r/min | ≤0.3 | ||||||||
提升高度 | m | ≤4.5 | ||||||||
水平输送距离 | m | ≤100 | ||||||||
总功率 | KW | 0.75~22 | 1.1~22 | 2.2~22 | 5.5~22 | 5.5~30 |
