橡胶带为牵引构件、强度大流入式喂料、不撒料易损件少,维护费用可减少80%
售价:17000~40000元(单笔订单满5000元,减5,单笔订单满10000元,减200)
垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料输送量:400立方/时提升高度:40米
用户保障:30天价保,30天质量问题包退,365天免费维护
带料试机:携带物料免费试机,专人接待
极速发货:常规型号当天发货,定制型号7天内发货
无忧售后:定期回访,售后跟踪,7*24h客服在线
选择材质:碳钢不锈钢
立即订购全国统一热线:
0373—268 2333

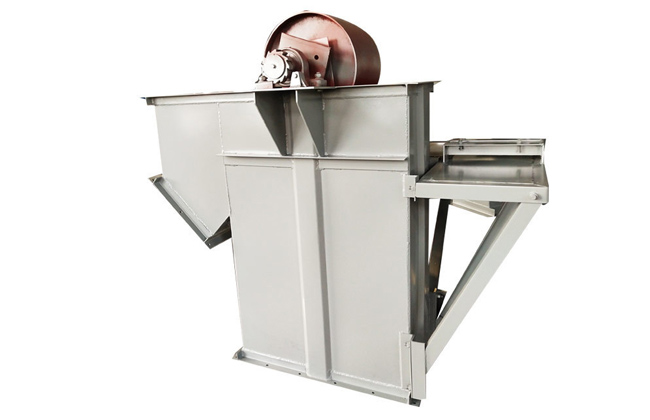

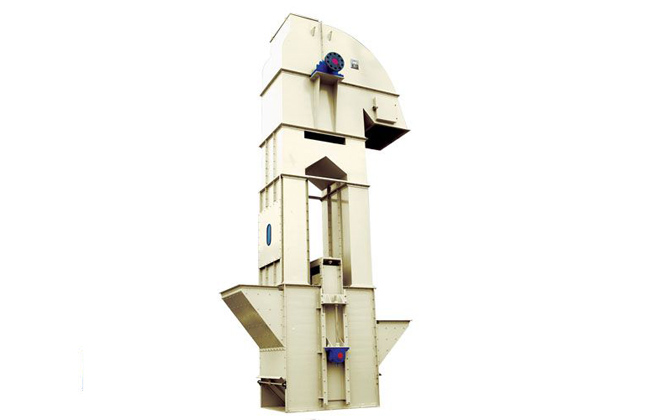

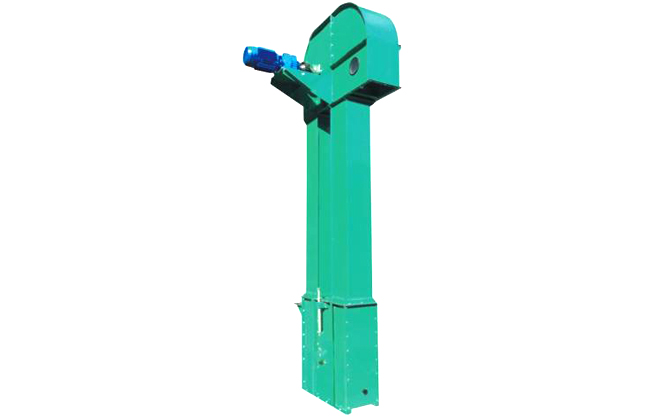

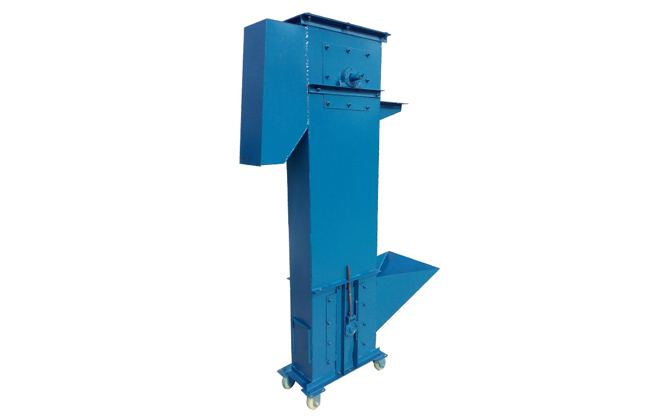

胶带斗式提升机垂直提升铜屑

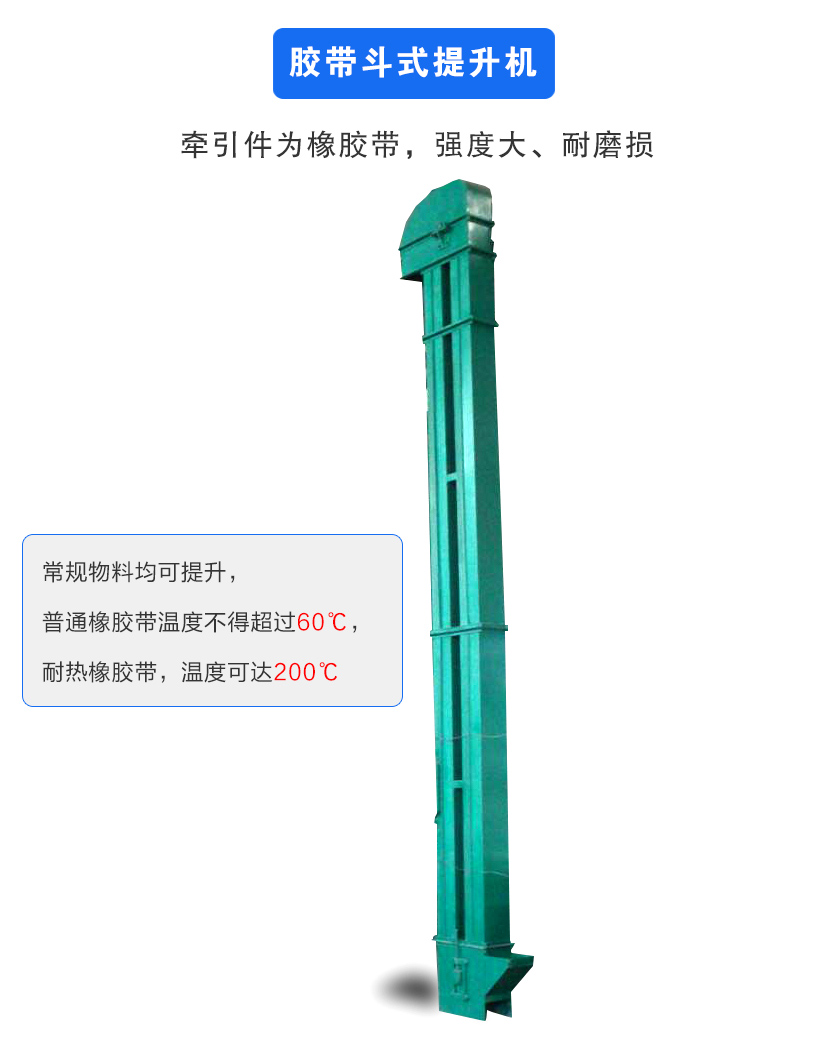

胶带斗式提升机是以橡胶带作为牵引构件的一种输送机,主要用于输送提升一些粉状、颗粒状及小块状等磨琢性低的物料,大汉胶带斗式提升机可按照输送物料的不同采用不同的性质的胶带牵引件,普通胶带物料温度不超过60℃,钢芯绳胶带允许输送的物料温度可达80℃,耐热型胶带允许物料温度在120℃。
胶带斗式提升机可根据料斗运行速度的快慢分为:离心式卸料、重力式卸料和混合式卸料三种,离心式卸料主要用于输送粉状、颗粒状、小块状等磨琢性小的物料,重力式卸料斗速较慢,适合输送块状、磨琢性大的物料。
1、采用橡胶带作为牵引构件,自重轻、运行速度高,使用寿命可达2年;
2、输送量可达686立方/时,可以提升至100米;
3、料斗采用了密排方式,壳体采用双通道结构,输送量大;
4、设备密封性好,输送物料过程中少有撒料现象。

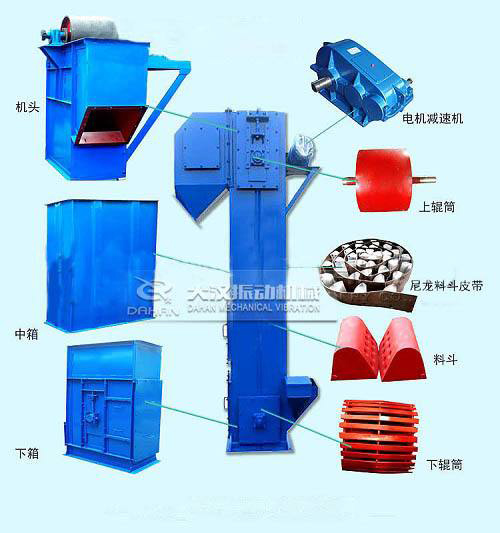

胶带斗式提升机主要由胶带、料斗、驱动装置、张紧滚筒、机壳上部、中间算、机座、观察孔、驱动装置、张紧装置、导向轨板等部分组成。
运行部件:高强度橡胶带为牵引件,配以专用的胶带接头和料斗固定件使胶带能长期可靠运行,料斗设计布局合理,并有不同型式排列,确保物料连续提升和卸出。平时注意钢芯胶带斗式提升机拉紧装置内是否有异常噪音或振动。
驱动装置:直交轴硬齿面的减速机与提升机主轴直联,配液力偶合器,慢速检修电机和逆止器,传动装置结构紧凑合理,,实现柔性起动。注意检查卸料溜子的物料流是否正常、是否堆积或堵塞、提升机机壳内的气压是否略为负。
上部装置:滚筒设计采用自动对中装置,滚筒采用高性能橡胶包胶,使用寿命长,摩擦力大;检查钢芯胶带斗式提升机减速机是否有泄漏、润滑油油位状况。
中部机壳:采用优化设计机壳,双通道设计,避免相对高速运行的胶带带来的涡流干扰,附设加强角钢。检查斗式提升机机壳的情况,是否有异响、是否有磨损或损坏的迹象。
下部装置:采用齿轮齿条张紧装置,同步调节张紧,尾部滚筒采用自动对中设计,并附设皮带防跑偏装置和料位控制仪。检查钢芯胶带斗式提升机驱动装置安装基座是否有损坏、有裂纹、螺栓是否松动。
保护装置:本机在头、尾部设置有防跑偏装置,在胶带跑偏时可输送信号至中控室,及时切断主电机电源,在提升机的尾部设有料位控制仪及旋转开关。注意检查所有的检查门和检查口是否关闭、是否正确密封。
胶带斗式提升机固接着一系列料斗的牵引构件(皮带)环绕在提升机的头轮与底轮之间构成闭合轮廓。驱动装置与头轮相连,使斗式提升机获得动力并驱动运转。张紧装置与底轮相连,使牵引构件获得必要的初张力,以保证正常运转。物料从提升机的底部供入,通过轮廓。驱动装置与头轮相连,使斗式提升机获得动力并驱动运转。张紧装置与底轮相连,使牵引构件获得必要的初张力,以保证正常运转。物料从提升机的底部供入,通过一系列料斗向上提升至头部,并在该处实现卸载,从而实现在竖直方向内运送物料。
型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |
胶带斗式提升机由于采用橡胶带为牵引件,特别适和自由流动的散装物料的连续垂直输送,进行了适当的调整可以处理粗粒或更高温度的物料。
问胶带斗式提升机价格多少?
答胶带斗式提升机的价格受多方面影响,如品牌、类别、规格、市场等,一般情况下,其价格大概在17000~40000元之间,想要了解更多关于胶带提升机的信息和价格,可随时咨询大汉机械有限公司。
问钢丝胶带斗式提升机多少钱?
答根据所选厂家、型号等不同,一台钢丝胶带斗式提升机价格在17000-45000元之间。
问环链,板链和胶带三种斗式提升机有什么区别?
答①环链的结构和制造比较简单,与料斗的链接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。②板链结构比较牢固,自重较轻,适用于提升量大的提升机,但交接壮举易被磨损。③胶带斗式提升机结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60℃,钢绳胶带允许物料温度达80℃,耐热胶带允许物料温度达120℃,环链、板链输送物料的温度可达250℃。
问胶带斗式提升机皮带老是跑偏,有什么解决方法吗?
答①提升机在安装时机筒的中心线的垂直度偏差过大,主动轮轴的水平度偏差过大,垫整轴承座;主、从动轮不在一个垂直投影面上,可以将下轴承座改为外伸式轴承座,轴向或径向移动都很方便,便于安装调节。②胶带弯曲,更换皮带或将弯曲严重的部分打断重新接头校直。③头轮为直筒式,物料进料不均匀时出现跑偏,将头轮换成鼓状结构,同时在进料口处增加节料挡板。
